Литейные предприятия постоянно сталкиваются с необходимостью повышения точности литья при одновременном сокращении затрат на электроэнергию и времени цикла. Переход от термического изготовления стержней к процессам холодного отверждения часто является решающим шагом в масштабировании производства. Многие предприятия изо всех сил пытаются найти баланс между высокими требованиями к производительности, растущими расходами на коммунальные услуги и строгими допусками по размерам. Использование устаревших нагретых инструментов часто приводит к узким местам в работе, короблению отливок и системной неэффективности. Вам нужно современное решение для решения этих проблем структурного производства.

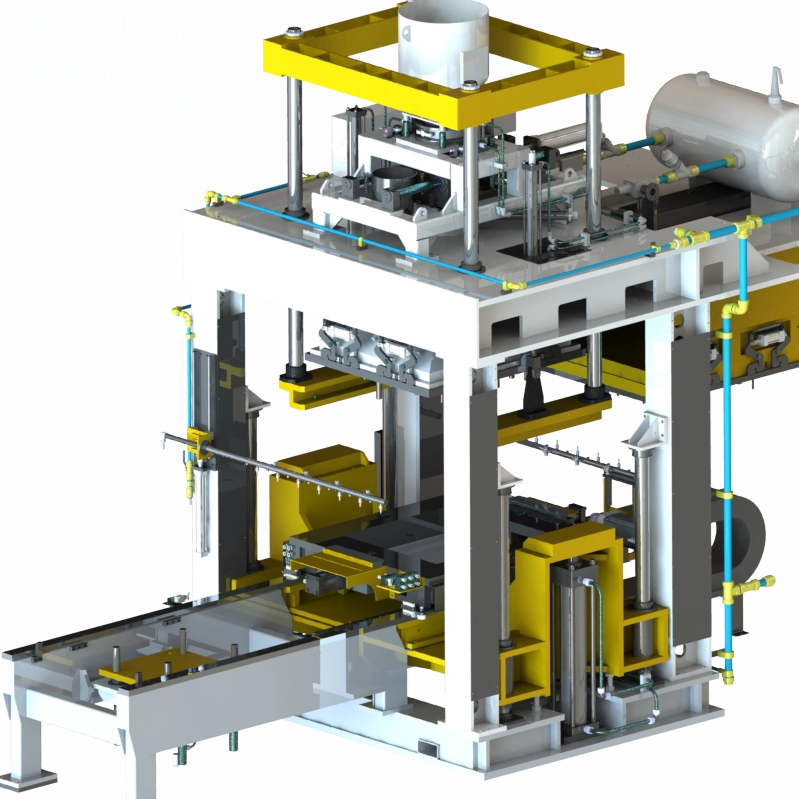

Мы представляем машину для производства стержней с холодным ящиком в качестве отраслевого стандарта для крупносерийного производства песчаных стержней с точными размерами. Эти результаты достигаются без необходимости нагрева инструментов. В этом руководстве подробно рассматривается механический рабочий процесс и проводится объективное сравнение с альтернативными процессами изготовления стержней. Вы также узнаете о конкретных технических критериях, необходимых для оценки и выбора подходящего оборудования для вашего предприятия. Мы разработали эту структуру, чтобы помочь вашей команде уверенно ориентироваться в выборе оборудования.
Определение процесса: Машина для производства стержней с холодным ящиком производит песчаные стержни при комнатной температуре путем вдувания смеси смолы и песка в стержневой ящик и мгновенного отверждения ее каталитическим газом (обычно амином).
Основное преимущество: устраняются высокие затраты на электроэнергию и искажения оснастки, связанные с нагреваемыми стержневыми ящиками, что позволяет сократить время цикла и обеспечить превосходную стабильность размеров.
Цель оценки: выбор подходящей машины требует баланса объема выстрела (вес сердечника), ориентации линии разъема (вертикальная или горизонтальная) и возможностей соблюдения экологических требований (очистка газа).
Реальность реализации: Хотя затраты на электроэнергию снижаются, литейные заводы должны инвестировать в надежные системы вентиляции и нейтрализации аминного газа для обеспечения безопасности и соблюдения требований.
Понимание внутренней механики помогает операторам оптимизировать время цикла и устранять типичные производственные ошибки. Процесс холодного бокса осуществляется посредством высокосинхронизированной последовательности механических, пневматических и химических процессов. Мы можем разбить этот рабочий процесс на четыре отдельных рабочих этапа.
Этап 1: Подготовка и смешивание песка
Кремнезем или специальный песок подвергаются подготовке перед подачей в машину. Операторы покрывают песчинки двухкомпонентной полиуретановой смолой. Первая часть содержит фенольную смолу. Вторая часть состоит из полимерного изоцианата. Эти химические вещества остаются относительно бездействующими при смешивании при комнатной температуре. Система смешивания песка подает предварительно покрытый материал непосредственно в магазин станка. Здесь решающее значение имеет точная дозировка смолы. Использование слишком большого количества смолы увеличивает производственные затраты и выбросы. Использование слишком малого количества смолы нарушает структурную целостность конечного ядра.
Этап 2: Стрельба по керну (продувка)
Этап съемки стержня определяет физическую плотность вашего конечного продукта. В машине используется контролируемый сжатый воздух. Он впрыскивает или «выстреливает» смесь песка и смолы в необогреваемую полость стержневого ящика. Воздух выступает в качестве транспортной среды. Он разжижает песок и переносит его через выдувные трубы. Вентиляционные отверстия внутри стержневого ящика позволяют транспортируемому воздуху выходить наружу. Частицы песка плотно прилегают друг к другу. Это обеспечивает высокую плотность и равномерную упаковку изделий сложной геометрии. Правильная конструкция вентиляции предотвращает образование воздушных карманов и рыхлых участков песка.
Этап 3: Газирование и отверждение
Волшебство процесса холодного бокса происходит на этапе химического отверждения. Специальный генератор испаряет жидкий катализатор. Литейные предприятия обычно используют диметилэтиламин (ДМЭА) или триэтиламин (ТЭА). Машина проталкивает этот испаренный катализатор через уплотненный песок внутри стержневого ящика. Газ действует как триггер. Он инициирует немедленную химическую реакцию сшивки между двумя компонентами смолы. Эта реакция затвердевает все ядро за считанные секунды. Отверждение происходит при температуре окружающей среды. Он не зависит от теплопроводности.
Этап 4: Очистка и экстракция
Остаточный каталитический газ остается внутри пористой структуры песка после отверждения. Машина должна удалить этот опасный пар. Через активную зону продувается продувочный воздух под высоким давлением. Он вытесняет оставшийся газ из инструмента и направляет его в специальную систему скруббера. Затем машина открывает зажимной узел. Автоматические выталкиватели выталкивают стержень из формы. В качестве альтернативы программируемые роботизированные манипуляторы удаляют полностью затвердевший сердечник. Сердцевина сразу готова к обработке, нанесению покрытия или помещению в форму.
Менеджеры литейного производства должны проверить выбранную ими технологию на соответствие доступным альтернативам. Вы должны понимать, чем холодное отверждение отличается от традиционных термических методов. Мы сопоставляем эти различия по четырем ключевым операционным измерениям, чтобы обеспечить четкую структуру этапа принятия решений.
Процессы изготовления термических стержней требуют непрерывного выделения тепла. Машины с горячими ящиками и стержневыми стержнями используют электрические нагревательные элементы или горелки, работающие на природном газе. Они должны поддерживать температуру инструмента от 200°C до 300°C. Постоянное отопление приводит к огромным накладным расходам на коммунальные услуги. Напротив, системы холодных боксов работают полностью при комнатной температуре. Они устраняют потребность в тепловой энергии. Вы платите только за производство сжатого воздуха, смолы и катализатора. Такое резкое сокращение потребления коммунальных услуг дает убедительное эксплуатационное преимущество.
Скорость пропускной способности сильно влияет на рентабельность предприятия. Отверждение в холодном ящике происходит практически мгновенно. Химическая реакция затвердевает песок за считанные секунды. Это обеспечивает максимально возможную производительность для массового производства. Процессы в горячем ящике требуют более длительного времени цикла, поскольку тепло должно проходить через массу песка. Основные процессы оболочки происходят значительно медленнее. Они полагаются на термическое отверждение, чтобы постепенно слой за слоем создавать затвердевшую оболочку. Литейные предприятия, производящие большие объемы блоков двигателей или автомобильных компонентов, в подавляющем большинстве предпочитают быстрые циклы метода холодного ящика.
Экстремальные температурные циклы со временем разрушают инструменты. Циклы нагрева и охлаждения заставляют металл расширяться и сжиматься. В конечном итоге это приводит к деформации стержневых ящиков и несоответствию линий разъема. Для работы в таких условиях для изготовления инструментов для горячих ящиков требуется дорогой чугун или закаленная сталь. Поскольку инструменты для холодных коробок никогда не подвергаются сильному нагреву, они служат намного дольше. Литейные предприятия могут изготавливать эти стержневые ящики из алюминия, прочного пластика или даже дерева для небольших производственных циклов. Их дешевле производить и поддерживать допуски на протяжении сотен тысяч циклов.
Стабильность размеров напрямую влияет на качество отливки. Тепловая деформация во время термического отверждения может привести к деформации стержней по мере их охлаждения. Сердечники холодного ящика обеспечивают превосходную стабильность размеров прямо из коробки. Они жестко затвердевают внутри формы перед ее извлечением. Это уменьшает количество дефектов при литье на выходе. Оболочечные сердечники часто обеспечивают превосходные характеристики полых сердечников. Они естественным образом отводят неотвержденный песок из центра. Однако сердечники оболочки достигают этого за счет гораздо более высоких затрат на инструмент. Современный стержневой шутер Cold Box обеспечивает наилучший баланс скорости и точности.
Сравнительная таблица процессов
Метрика | Холодный процесс | Процесс горячего ящика | Основной процесс оболочки |
|---|---|---|---|
Рабочая температура | Окружающая среда (комнатная температура) | 200°С - 260°С | 250°С - 300°С |
Среднее время цикла | 10–30 секунд | 40–90 секунд | 60–180 секунд |
Инструментальный материал | Алюминий, Пластик, Дерево | Чугун, Сталь | Чугун, Сталь |
Спрос на энергию | Низкий (сжатый воздух/насосы) | Высокий (непрерывный нагрев) | Очень высокий (непрерывный нагрев) |
Приобретение тяжелого оборудования требует сопоставления характеристик оборудования непосредственно с ожидаемыми результатами литейного производства. Не все машины одинаково работают в условиях стресса. Вы должны оценить несколько технических параметров, чтобы убедиться, что оборудование точно соответствует вашим производственным требованиям. Рассмотрим эти основные критерии оценки.
Вы должны оценить емкость магазина автомата. Производители измеряют этот параметр в литрах или килограммах песка. Подберите максимальную громкость съемки в соответствии с вашими основными потребностями. Однако никогда не покупайте машину, точно соответствующую вашему максимальному весу. Всегда учитывайте запас прочности от 15% до 20%. Этот буфер предотвращает недостаточную упаковку. Если во время стрельбы магазин полностью опустошится, полученному сердечнику будет недоставать плотности. Сердечники низкой плотности ломаются при транспортировке или вызывают дефекты проникновения металла во время заливки.
Рекомендация: рассчитайте объем вашего самого большого стержневого ящика с несколькими полостями. Добавьте объем выдувных трубок и такелажа. Затем примените запас прочности в 20 %, чтобы определить минимально необходимый размер магазина.
Ориентация машины определяет, как открывается и закрывается стержневой ящик. Это сильно влияет на вашу стратегию извлечения ядра. Литейные предприятия обычно выбирают между двумя основными конструкциями.
Горизонтальное разделение: стержневой ящик разделяется сверху и снизу. Эта конфигурация лучше всего работает для плоских, широко распространённых ядер. Это обеспечивает превосходный доступ для ручного удаления сердцевины. Операторы могут легко дотянуться и поднять сердечник вверх.
Вертикальное разделение: стержневой ящик разделяется налево и направо. Эта установка идеально подходит для высоких и сложных ядер. Он легко интегрируется с автоматизированными роботами-экстракционистами. Машина может сбрасывать сердцевину на конвейерную ленту или идеально представлять ее для роботизированного захвата.
Крупносерийные литейные заводы не могут позволить себе иметь изолированные островки оборудования. Бесшовная интеграция обязательна. Оцените архитектуру программируемого логического контроллера (ПЛК) машины. Определите его совместимость с существующими заводскими сетями. Современные средства используют протоколы связи, такие как Profinet или EtherCAT. Стрелок керна должен постоянно поддерживать связь с автоматизированными установками подготовки песка. Он должен сигнализировать миксеру, когда уровень песка падает. Он также должен синхронизироваться с роботами-манипуляторами, чтобы предотвратить столкновения во время извлечения.
Процесс впрыска создает огромное внутреннее давление. Сжатый воздух с силой нагнетает песок в полость инструмента. На этом интенсивном этапе машина должна плотно удерживать две половины стержневого ящика вместе. Недостаточное давление зажима приводит к прошивке сердечника. Оплавление происходит, когда песок и смола вытекают через линию разъема. Это приводит к трате дорогой смолы и последующей утомительной ручной шлифовке. Убедитесь, что гидравлическая или пневматическая система зажима значительно превышает требования к внутреннему давлению впрыска для вашего самого большого запланированного стержневого ящика.
Эксплуатация оборудования химического отверждения создает особые проблемы на предприятии. Хотя ваши затраты на электроэнергию значительно снизятся, вам необходимо перенаправить внимание на протоколы безопасности. Литейные предприятия должны использовать прозрачный, проверенный на практике опыт, чтобы управлять реалиями реализации.
Использование аминного газа требует строгого экологического контроля. Эти катализаторы представляют собой летучие органические соединения (ЛОС). Они опасны и издают сильный неприятный запах, похожий на аммиак. Приобретение колонкового шутера требует одновременных инвестиций в высокоэффективную систему кислотного скруббера. Без него невозможно запустить машину. Машина работает под отрицательным давлением. Он направляет весь отработанный воздух через вентиляционный канал в скруббер. Скруббер использует разбавленный раствор серной кислоты. Кислота реагирует с щелочным газообразным амином. Этот процесс химической нейтрализации превращает газ в безвредную жидкую соль. Эта система обеспечивает полное соответствие требованиям OSHA и EPA.
Инструменты для холодного короба избегают термической деформации, но подвержены химическому загрязнению. Смолы для холодных боксов естественным образом оставляют микроскопические остатки после каждого цикла. Это накопление накапливается в течение тысяч циклов. В конечном итоге это изменяет размерную точность инструмента. Это также приводит к залипанию, когда стержни отказываются аккуратно извлекаться. При эксплуатации необходимо учитывать регулярные циклы очистки инструментов. Современные литейные заводы в значительной степени полагаются на струйную очистку сухим льдом. Этот метод позволяет быстро очистить инструмент без использования абразивных материалов. Ванны с химическими растворителями предлагают еще один эффективный способ очистки. Вы должны установить строгие графики профилактического обслуживания для поддержания качества поверхности ядра.
Таблица стандартного графика технического обслуживания
Задача обслуживания | Частота | Операционная цель |
|---|---|---|
Очистка выдувной пластины и вентиляционных отверстий | Конец каждой смены | Обеспечивает равномерное уплотнение песка и предотвращает образование воздушных ловушек. |
Струйная обработка оснастки сухим льдом | Еженедельно | Удаляет остатки смолы, предотвращая прилипание стержня. |
Проверьте pH кислоты скруббера | Ежедневно | Гарантирует эффективную нейтрализацию выбросов аминного газа. |
Осмотр зажимных уплотнений | Ежемесячно | Предотвращает утечку по линии разъема и оплавление сердечника. |
Температура и влажность управляют химическими реакциями. Смешанный песок для холодных коробок имеет ограниченный срок годности. Литейщики называют этот период «сроком на стенде». Как только песок покрывает смолой, начинается процесс предварительного отверждения. Если песок находится в магазине слишком долго, он теряет сыпучесть. Деградированный песок создает хрупкие ядра с плохой прочностью на разрыв. Оборудование должно сочетаться с точными системами смешивания песка по требованию. Вам следует смешивать только то, что вы планируете снимать в течение узкого временного окна. Высокие летние температуры окружающей среды значительно сокращают срок службы этого стенда, что требует тщательного планирования производства.
Распространенная ошибка: смешивание больших партий песка для экономии времени. Эта практика гарантирует потерю материала, когда срок службы стенда истекает до того, как песок можно будет утилизировать.
Выбор оптимального оборудования требует стратегического подхода. Вы не можете просто купить готовую технику. Система должна адаптироваться к вашей уникальной геометрии отливки и производственным ограничениям. Следуйте этой логике составления короткого списка, чтобы определить свои следующие шаги.
Начните с анализа существующего производственного цеха. Определите точную природу ваших текущих ограничений. Время вашего цикла слишком медленное, чтобы удовлетворить спрос клиентов? Снижают ли затраты на замену инструментов вашу прибыль? Чрезмерные счета за коммунальные услуги сокращают ваш операционный бюджет? Выявление основного узкого места определяет, какие функции машины имеют наибольшее значение. Если время цикла является вашим врагом, отдайте предпочтение передовой интеграции робототехники и генераторам быстрой отверждения газом.
При обращении к производителям расплывчатые запросы приводят к расплывчатым предложениям. Предоставьте весьма конкретные данные. Отправьте им свои максимальные размеры сердечника и ожидаемый вес сердечника. Подробно опишите требуемую почасовую производительность. Предоставьте им карту доступной площади и высоты потолка. Наконец, поделитесь своими местными муниципальными правилами выбросов. Эти данные позволяют производителю правильно подобрать параметры зажимной гидравлики, емкости магазина и скруббера.
Никогда не подписывайте заказ на поставку на основании брошюры. Авторитетные производители оборудования должны предложить тестирование на утечку. Отправьте им существующие проекты стержневых ящиков. Попросите их протестировать вашу конкретную смесь песка и смолы на машинах в их выставочном зале. Этот пилотный тест подтверждает плотность стрельбы. Он подтверждает прогнозируемое время цикла. В нем также указываются любые непредвиденные проблемы добычи перед окончательными закупками. Реальные данные снижают риск внедрения.
Машина для дробления стержней с холодным ящиком представляет собой высокоэффективную инвестицию в промышленность. Он обменивает огромные затраты тепловой энергии на точность химического отверждения. Этот процесс обеспечивает непревзойденное время цикла и исключительную долговечность инструмента. Он остается абсолютным стандартом для литейных предприятий массового производства, которым необходимы жесткие допуски на размеры.
Успешное внедрение полностью зависит от точного предварительного определения размера. Вы должны тщательно рассчитать необходимый объем стрельбы и указать достаточную силу зажима. Более того, соблюдение строгого подхода к соблюдению экологических требований посредством очистки кислых газов не подлежит обсуждению. Современное производство требует скорости и безопасности.
Сделайте следующий шаг к оптимизации литейного производства. Соберите данные о самых больших размерах стержневого ящика и текущих данных о времени цикла. Загрузите подробную техническую спецификацию или просмотрите полный контрольный список для покупателя. Запишитесь на консультацию к инженеру по применению, чтобы оценить ваши конкретные требования к изготовлению стержней и изучить индивидуальные схемы автоматизации.
Ответ: В отличие от термических процессов, требующих дорогого чугуна или закаленной стали, инструменты в холодных камерах работают при комнатной температуре. Литейные предприятия могут изготавливать эти стержневые ящики из алюминия, прочного пластика или даже дерева для небольших тиражей. Это значительно снижает первоначальные затраты на оснастку и продлевает срок службы форм.
Ответ: В зависимости от объема сердцевины и сложной геометрии вся фаза подачи газа и отверждения обычно занимает от 1 до 15 секунд. Такое быстрое химическое сшивание делает процесс холодного бокса одним из самых быстрых и эффективных методов изготовления стержней, доступных в мире.
Ответ: Хотя этот процесс в основном производит сплошные стержни, производители могут встроить в конструкцию стержневого ящика стальные оправки для создания полых внутренних секций. Однако это увеличивает сложность оснастки и время настройки по сравнению с традиционными процессами термической оболочки.
Ответ: Аминовые катализаторы представляют собой опасные летучие органические соединения с сильным запахом. Однако современные машины с холодным боксом полностью закрыты. Они работают под строгим отрицательным давлением. Эта установка направляет все выхлопные газы в специальные химические кислотные скрубберы, обеспечивая абсолютную безопасность оператора и строгое соответствие нормативным требованиям.
