Точность изготовления песчаных стержней определяет точность размеров и чистоту поверхности конечных отливок. Когда на предприятии наблюдается непостоянная плотность сердцевины, чрезмерный расход смолы или неполное отверждение, вину часто берут на себя операторы. Однако эти проблемы редко возникают из-за человеческой ошибки. Это симптомы изношенных, плохо подобранных или устаревших компонентов машин, которые выходят из строя в условиях непрерывного производства.
Понимание точной конструкции колонкового станка Cold Box поможет вам точно диагностировать узкие места производства. Оценивая механическое состояние каждой подсистемы, инженеры-литейщики принимают обоснованные решения относительно графиков технического обслуживания и замены компонентов. Понимание того, как взаимодействуют отдельные детали, позволяет командам эффективно оценивать варианты OEM и послепродажного обслуживания и обосновывать капитальные затраты на целевые обновления или специально разработанные решения, которые навсегда устраняют повторяющиеся дефекты качества.
Целостность стреляющей головки. Узел стреляющей головки и ударной пластины являются наиболее важными переменными для достижения равномерного уплотнения песка и предотвращения дефектов керна, особенно в кернах сложной геометрии.
Эффективность генерации газа: Точный контроль газогенератора и системы продувки напрямую влияет на время отверждения, расход амина/катализатора и соблюдение экологических требований, устраняя риск неполного отверждения.
Экономика изнашиваемых деталей: упреждающая оценка подверженных абразивному износу деталей (форсунки, выпускные клапаны, магазины песка) сокращает время незапланированных простоев и снижает общие эксплуатационные расходы.
Автоматизация и индивидуализация: Модернизация устаревших механических систем современными ПЛК или инвестиции в специально разработанные инструменты предлагают высокорентабельный путь к преобразованию производительности литейного производства без замены всего оборудования.
Составление карты жизненного цикла песчаного стержня внутри машины показывает высокосинхронизированную последовательность механических и химических событий. Каждый компонент в этой цепочке должен выполнять свою функцию точно по времени и с силой, чтобы поддерживать непрерывное производство. Стандартная последовательность операций состоит из следующих отдельных этапов:
Впуск и подготовка: Точная смесь кварцевого песка, смолы и катализатора поступает в зону подготовки из верхнего смесителя.
Псевдоожижение и впрыск: машина псевдоожижает и впрыскивает эту смесь под высоким давлением в закрытую полость стержневого ящика.
Химическое отверждение: газогенератор вводит испаренный катализатор для отверждения связующего, придавая песку его окончательную форму.
Очистка и выброс: машина удаляет остаточные газы через выхлопную систему и выбрасывает готовую сердцевину для обработки.
Конфигурации машины диктуют особые требования к компонентам и профили износа. Полуавтоматические стержневые стрелы полагаются на ручное вмешательство при загрузке и разгрузке стержневого ящика. Их предохранительные блокировки, ручные зажимные механизмы и направляющие подвергаются сильному физическому износу от постоянного взаимодействия с оператором. Полностью автоматические системы работают непрерывно, создавая огромную нагрузку на пневматические клапаны, концевые выключатели и автоматические выбрасывающие штифты. Непрерывный рабочий цикл автоматических машин ускоряет разрушение внутренних уплотнений и сопел. Для обеспечения эффективной работы вам необходимы строгие графики профилактического обслуживания.
Высокопроизводительная система отвечает строгим критериям успеха на всех этапах эксплуатации. Минимальное скопление песка в бункере обеспечивает бесперебойную подачу материала. Точная объемная дозировка предотвращает потери материала и поддерживает постоянный вес сердцевины. Оптимальное распределение газа гарантирует равномерную прочность на разрыв по всему сердечнику. Жесткий зажим предотвращает искажение размеров во время фазы впрыска под высоким давлением.
Чтобы эффективно оценивать и обслуживать эти машины, мы разделяем архитектуру на четыре отдельные рабочие зоны:
Подготовка и доставка песка
Стрелковый механизм
Отверждение и газовый контроль
Оснастка и автоматизация
Бункер для смеси служит основной средой приема и подготовки подготовленной смеси кварцевого песка, смолы и катализатора. Его основная функция — поддерживать текучесть смеси, предотвращая преждевременное отверждение или отделение связующего от зерен песка. Бункер должен вмещать достаточный объем, чтобы обеспечить непрерывные циклы стрельбы, не вызывая уплотнения тяжелой песчаной смеси под собственным весом.
Конструктивные изменения бункера напрямую влияют на динамику потока материала. Конические конструкции являются стандартными, но часто страдают от «крысиных нор». Это происходит, когда песок прилипает к наклонным стенам и только центральная колонна стекает вниз, оставляя по бокам застойный материал, который со временем затвердевает и затвердевает. Цилиндрические конструкции с перемешиваемым днищем или более крутыми углами выпуска обеспечивают более равномерный массовый поток. Они обеспечивают подачу в стрелковую камеру одинакового объема песка для каждого цикла.
Для оценки производительности бункера необходимо осмотреть внутренние поверхности. Смесь кварцевого песка очень абразивна и химически липка. Голые стальные стены быстро разрушаются, что приводит к сильному скоплению песка и перебоям в потоке. Нанесение внутренних покрытий, таких как тефлон или полиэтилен сверхвысокой молекулярной массы (СВММ), на все части, контактирующие со смесью, снижает коэффициент трения. Эти покрытия предотвращают прилипание, способствуют плавному переносу материала и защищают сталь от быстрого истирания.
Контроль падения песчаной смеси из бункера в камеру стрельбы осуществляется с помощью надежных выпускных клапанов. В дисковых затворах используется вращающийся диск, открывающий и закрывающий путь потока. Они обеспечивают быстрое срабатывание, но подвергают края диска постоянному истиранию. В пережимных клапанах используется гибкая резиновая втулка, которая сжимается и останавливает поток. В открытом состоянии они обеспечивают совершенно беспрепятственный проход, но требуют частой замены втулки. Откатные ворота работают за счет перемещения стальной пластины поперек проема. Он эффективно разрезает столб песка, но легко застревает, если песчинки попадают в направляющие.
Абразивная природа кварцевого песка представляет собой серьезный риск износа и технического обслуживания всех компонентов управления потоком. Когда песок проходит мимо уплотнений клапанов, он действует как наждачная бумага. Он медленно разрушает допуски, необходимые для поддержания герметичного уплотнения. Когда выпускные клапаны не полностью закрываются, последующий цикл стрельбы заставляет сжатый воздух возвращаться в бункер. Это приводит к утечкам давления и слабому уплотнению керна. Использование закаленных стальных пластин или корпусов клапанов с полиуретановой облицовкой продлевает срок службы компонентов и обеспечивает целостность давления во время стрельбы.
Плановое техническое обслуживание выпускных клапанов должно включать:
Еженедельный визуальный осмотр резиновых втулок пережимных клапанов на наличие признаков растрескивания или утончения.
Ежемесячная калибровка пневматических приводов створок для обеспечения полного закрытия.
Ежеквартальная замена уплотнений по периметру поворотных затворов для предотвращения прорывов.
Стреляющая головка — это механическое сердце машины. Его основная функция — мгновенно создавать давление в песчаной смеси и впрыскивать ее в полость инструмента. Когда выпускной клапан открывается, огромный объем сжатого воздуха разжижает песок, перенося его через выдувную пластину в стержневой ящик. Скорость и равномерность этого давления определяют кинетическую энергию, передаваемую песчинкам.
Объем стреляющей головки и время срабатывания выпускного клапана напрямую влияют на плотность сердечника и структурную целостность. Если объем головки слишком мал для стержневого ящика, песок не уложится плотно. Это приводит к образованию мягких сердцевин, которые крошятся во время обработки. И наоборот, выпускные клапаны должны сбрасывать остаточное давление сразу после заполнения полости. Медленные выпускные клапаны оставляют стержневой ящик под давлением слишком долго, загоняя песок в линии разъемов и создавая вспышку.
Операторы должны найти концептуальный компромисс между давлением стрельбы и износом оборудования. Высокое давление выстрела, обычно от 3 до 6 бар, обеспечивает превосходное уплотнение. Это необходимо для забивания песка в глубокие ребра и сложные геометрические формы. Однако чрезмерное давление ускоряет износ поверхностей стержневого ящика и увеличивает риск попадания песка на линии разъема. Оптимизация стреляющей головки предполагает настройку давления точно до минимума, необходимого для полного уплотнения, тем самым сохраняя срок службы инструмента.
Выдувные пластины служат связующим звеном между стреляющей головкой и стержневым ящиком. Технические характеристики выдувных пластин требуют точного расположения отверстий и точного выравнивания сопел в соответствии с инжекторными отверстиями инструмента. Пластина должна выдерживать огромную направленную вниз силу зажимной системы, одновременно сопротивляясь абразивной струе псевдоожиженного песка.
Специально разработанные выдувные пластины и специальные конфигурации сопел решают конкретные технические проблемы при производстве очень сложных стержней. Стандартное равномерное расположение сопел часто не позволяет заполнить сложные участки. Сопоставляя форсунки большего размера с толстыми секциями сердцевины, а направленные форсунки меньшего размера - с тонкими или ограниченными областями, инженеры контролируют скорость потока песка и предотвращают образование пустот в конечном продукте.
Выбор материала форсунок определяет их срок службы и герметичность.
Материал сопла | Износостойкость | Герметизирующая способность | Лучшее приложение |
|---|---|---|---|
Стандартная сталь | Умеренный | Плохой (жесткий) | Базовые, объемные стержни с плоскими линиями разъема. |
Закаленный сплав | Отличный | Плохой (жесткий) | Высокоабразивные песчаные смеси, длительные производственные циклы. |
Полиуретановый/резиновый наконечник | От низкого до среднего | Отлично (гибкий) | Сложный инструмент, требующий идеального герметичного уплотнения для предотвращения прорыва. |
Реалии реализации технического обслуживания форсунок сильно влияют на экономику производства. Работа изношенных сопел приводит к ухудшению четкости кромок на сердцевинах, появлению локальных мягких мест и значительному увеличению количества брака. Установление строгой частоты замены на основе количества циклов, а не визуального отказа предотвращает снижение качества и поддерживает стабильную производительность литейного производства.
Процесс отверждения в холодном боксе основан на точной химической обработке катализатора, обычно газообразного амина или диоксида серы (SO2). Газогенераторная установка принимает жидкий катализатор, полностью испаряет его и дозирует в стержневой ящик. Жидкий катализатор необходимо нагреть и смешать с газом-носителем, обычно со сжатым воздухом или азотом, для создания однородного пара, который проникает в уплотненную матрицу песка.
Оценка газогенераторов требует оценки их способности поставлять точные, повторяемые объемы катализатора при поддержании постоянной температуры испарения. Если температура падает, катализатор остается в жидкокапельном состоянии. Эти капли вызывают локальное переотверждение, оставляя на инструменте тяжелые отложения смолы, в то время как другие области сердцевины остаются неотвержденными и слабыми.
Передовая технология газодисперсии решает распространенную техническую проблему неполного отверждения в сложных секциях сердцевины. Используя пропорциональные клапаны и контроллеры массового расхода, современные генераторы динамически регулируют концентрацию газа во время цикла отверждения. Это гарантирует, что пар достигнет самых глубоких углублений стержневого ящика раньше, чем газ-носитель пройдет по пути наименьшего сопротивления.
Эффективный газогенератор выступает в качестве основного фактора, влияющего на стоимость всего литейного завода. Амины и специализированные катализаторы — дорогостоящие расходные материалы. Оптимизируя процесс испарения и дозирования, высокопроизводительный генератор значительно снижает расход катализатора. Это устраняет угрозу для окружающей среды, связанную с чрезмерным выделением газа, и сокращает общее время цикла за счет ускорения фазы отверждения.
После впрыска газа машина запускает цикл продувки нагретым воздухом. Механика процесса предполагает нагнетание большого объема нагретого воздуха под низким давлением через одни и те же сопла выдувных пластин. Эта продувка полностью проталкивает активный катализатор через матрицу песка, обеспечивая полную химическую реакцию со смолой, а затем удаляет все остаточные газы из стержневого ящика. Продувочный воздух обычно нагревается до температуры от 80°C до 100°C, чтобы предотвратить конденсацию испаренного амина обратно в жидкость внутри инструмента.
Выхлопная система функционирует как важный компонент экологии и безопасности. Непрореагировавший аминовый газ очень токсичен и коррозионно-активен. Выхлопные трубопроводы захватывают очищаемые газы и направляют их в систему кислотного скруббера. Скруббер нейтрализует химические вещества перед их выбросом в атмосферу. Поддержание герметичности и устойчивости к коррозии трубопроводов защищает операторов от вредного воздействия и обеспечивает соответствие объекта строгим экологическим стандартам.

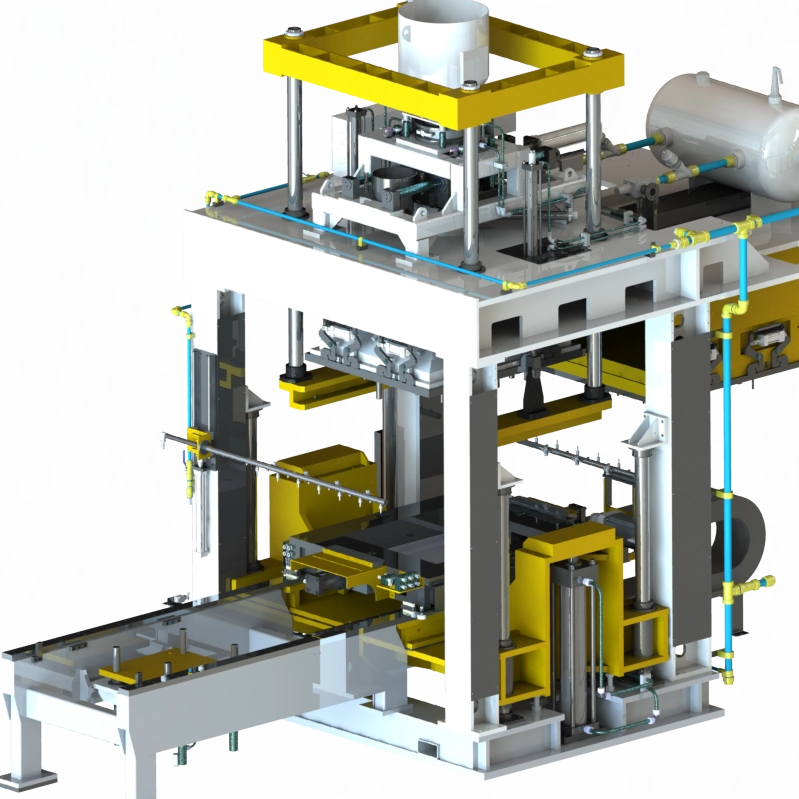

Базовая рама обеспечивает структурную основу для всей установки Cold Box Core Shooter . Конструктивные требования диктуют необходимость использования тяжелой стальной конструкции высокой жесткости, способной поглощать тяжелую кинетическую энергию, возникающую в процессе стрельбы. Если рама прогибается под давлением хотя бы на долю миллиметра, стержневой ящик отделяется, что приводит к выходу стержней из строя и повреждению оборудования.
Гидравлические и пневматические трубопроводы образуют нервную систему машины. Шланги высокого давления, стальные коллекторы и прочные фитинги обеспечивают точную синхронизацию работы машины и безопасность эксплуатации. Внезапная потеря гидравлического давления из-за перегорания фитинга во время цикла съемки приводит к катастрофическому выходу инструмента из строя. Регулярная проверка этих трубопроводов на предмет износа, теплового разрушения и надежности прокладки является обязательной.
Зажимные механизмы скрепляют половины стержневого ящика вместе во время съемки под высоким давлением. Гидравлические цилиндры обеспечивают огромную и непревзойденную силу зажима. Это делает их идеальными для больших или сложных инструментов, требующих абсолютной жесткости. Пневматические цилиндры обеспечивают более высокую скорость срабатывания для небольших стержневых ящиков, но слегка сжимаются при экстремальном давлении стрельбы. Крайне важно обеспечить достаточную силу зажима. Недостаточное давление приводит к тому, что песчаная смесь разбивает инструмент, создавая заусенцы, для удаления которых требуется дорогостоящее шлифование вручную.
Интеграция инструментов определяет, как машина взаимодействует с стержневым ящиком. Плиты машины должны соответствовать индивидуальным конструкциям литейного производства с использованием стандартизированных монтажных решеток или быстросменных магнитных систем. Точное выравнивание между выдувной пластиной машины и впускными отверстиями стержневого ящика обеспечивает плавную передачу песка без турбулентности или потери давления.
Не менее важна правильная вентиляция внутри стержневого ящика. Вентиляционные отверстия позволяют газу-носителю и вытеснённому воздуху выходить, улавливая при этом песчинки. Засоренные вентиляционные отверстия создают противодавление, препятствующее заполнению полости песком и приводящему к образованию мягких и непригодных для использования сердечников. Операторы должны регулярно проверять и очищать эти вентиляционные отверстия.
После отверждения стержня системы выброса безопасно удаляют его из инструмента. Механические или пневматические выталкиватели выталкивают сердечник из полости. Эти штифты должны срабатывать одновременно и со сбалансированной силой. Неравномерное давление выталкивания приводит к разрушению жесткого песчаного стержня или деформации его размеров, что делает его бесполезным для окончательного процесса отливки.
Модернизация литейного оборудования привела к полному переходу от устаревших релейно-логических панелей к современным программируемым логическим контроллерам (ПЛК) в сочетании с интуитивно понятными сенсорными экранами HMI. Современные ПЛК обрабатывают тысячи входных данных в секунду. Они позволяют осуществлять регулировку фаз газораспределения, регулирования давления и защитных блокировок за микросекунды. Это цифровое управление устраняет механическую задержку, связанную со старыми электрическими системами.
Интеграция датчиков обеспечивает обратную связь по замкнутому контуру, необходимую для точного производства. Датчики давления контролируют точную силу внутри стреляющей головки. Концевые выключатели проверяют абсолютное положение зажимных цилиндров. Датчики температуры обеспечивают поддержание газогенератором оптимального тепла испарения. Если какой-либо датчик обнаруживает отклонение от запрограммированных параметров, ПЛК останавливает цикл до того, как будет изготовлен дефектный сердечник.
Оценка масштабируемости этих систем управления включает в себя оценку их связности. Современные ПЛК легко интегрируются в более широкие системы управления производством (MES). Эта интеграция позволяет менеджерам литейного производства отслеживать данные в режиме реального времени, отслеживать отклонения во времени цикла, интегрироваться с программным обеспечением для моделирования литья и внедрять графики профилактического обслуживания на основе фактических циклов машины, а не календарных оценок.
Диагностика отказов деталей требует структурированной структуры, основанной на показателях производительности и конечного результата. Анализируя конкретные дефекты ядра, группы технического обслуживания отслеживают проблему до неисправного компонента. Например, постоянно мягкие сердечники обычно указывают на низкое давление выстрела, вызванное изношенными выпускными клапанами или поврежденным уплотнением стреляющей головки. Наличие заусенцев по линиям разъема прямо указывает на недостаточную силу прижима или прогибающуюся опорную раму. Локализованный незатвердевший песок указывает на плохую дисперсию газа, что требует проверки газогенератора и продувки трубопроводов.
При устранении неполадок в работе машины соблюдайте следующую диагностическую последовательность:
Определите дефект: определите, является ли проблема размерным (засветка, деформация) или структурным (мягкие места, разрушение).
Проверьте пневматическую подачу: убедитесь, что основная магистраль обеспечивает постоянное давление без падений во время цикла стрельбы.
Осмотр уплотнений: Осмотрите уплотнительные кольца выдувной пластины и втулки выпускного клапана на предмет абразивного износа.
Проверьте расход катализатора: убедитесь, что газогенератор поддерживает правильную температуру испарения и что контроллеры массового расхода регистрируют правильную дозировку.
При замене компонентов литейные заводы должны объективно взвешивать варианты выбора поставщиков. В следующей таблице представлены сравнительные преимущества OEM, послепродажных и нестандартных запчастей:
Стратегия поиска запчастей | Основные преимущества | Идеальные сценарии применения | Соображения реализации |
|---|---|---|---|
OEM-компоненты | Гарантированные допуски, точная посадка, сохранение гарантии на машину, предсказуемый срок службы. | Системы управления (ПЛК, датчики), гидрораспределители высокого давления, газогенераторы. | Более высокая первоначальная цена покупки; время выполнения заказа может быть больше в зависимости от местоположения производителя. |
Изнашиваемые детали вторичного рынка | Экономичный, легко доступный, стандартные размеры. | Высокооборотные расходные материалы, такие как стандартные стальные форсунки, резиновые втулки пережимных клапанов, базовые уплотнения. | Переменный контроль качества; требует тщательного входного контроля для обеспечения точности размеров. |
Детали, изготовленные по индивидуальному заказу | Решает конкретные проблемы с геометрией, оптимизирует поток песка, уменьшает количество отходов при выполнении сложных работ. | Специализированные выдувные пластины, направленные сопла, модифицированные магазины песка для уникальных смол. | Высокие первоначальные затраты на проектирование; требует тесного сотрудничества с разработчиками оснастки и моделирования потоков. |
Капитальный ремонт основных компонентов несет в себе присущие им риски внедрения. Замена газогенератора или модернизация панели ПЛК требует значительного простоя машины. Чтобы снизить эти риски, литейные предприятия должны планировать стратегии поэтапной модернизации во время плановых остановок на техническое обслуживание. Предварительная сборка и стендовые испытания нестандартных выдувных плит или пневматических коллекторов перед выводом машины из эксплуатации обеспечивают быстрый возврат к полной производственной мощности.
Проведите комплексную проверку машины, уделив особое внимание характеру износа надувных пластин, сопел и выпускных клапанов, чтобы определить основу для замены.
Ежедневно регистрируйте отклонения времени цикла и падения давления, чтобы выявить неисправности гидравлических или пневматических уплотнений до того, как они приведут к катастрофическому простою.
Ежемесячно калибруйте газогенератор и системы продувки, чтобы предотвратить унос жидкого катализатора и снизить расход дорогостоящих химикатов.
Проконсультируйтесь с инженерами-инструментальщиками, чтобы подобрать специальные выдувные пластины и направленные сопла для стержневых ящиков, в которых в настоящее время наблюдается высокий уровень брака.
A: Стреляющая головка создает давление в подготовленной смеси песка и смолы, используя мощный поток сжатого воздуха. Он разжижает песок и впрыскивает его через выдувную пластину в стержневой ящик, обеспечивая кинетическую энергию, необходимую для плотной упаковки песка в инструменты сложной геометрии.
О: Частота замены полностью зависит от количества циклов и абразивности песчаной смеси. Стандартные стальные форсунки требуют замены каждые несколько недель в условиях высокой производительности, тогда как закаленные сплавы служат дольше. Немедленно замените их, если внутренний износ приводит к изменению потока песка или ухудшению четкости кромок сердечников.
Ответ: Неполное отверждение обычно вызвано плохой дисперсией газа, низкой температурой испарения в газогенераторе или недостаточным давлением продувки. Если катализатор остается в жидком состоянии или газ-носитель проходит по пути наименьшего сопротивления, глубокие или сложные участки сердцевины не затвердеют.
Ответ: Закаленная сталь или специальные сплавы лучше всего противостоят сильному истиранию кварцевого песка. Форсунки с полиуретановыми или резиновыми наконечниками часто используются, поскольку они создают превосходное герметичное уплотнение относительно стержневого ящика, хотя они быстрее разрушаются под воздействием химического воздействия отверждающих газов.
Ответ: Высокоэффективный газогенератор полностью испаряет катализатор и точно дозирует его. Это обеспечивает равномерную прочность сердечника, предотвращает накопление липкой смолы на оснастке, резко снижает потребление дорогих аминных газов и сокращает общее время производственного цикла.
А: Да. Модернизация устаревших машин современными ПЛК и сенсорными экранами HMI является распространенным и высокоэффективным обновлением. Он заменяет ненадежные механические реле цифровыми элементами управления, обеспечивая точную интеграцию датчиков, лучшее регулирование давления и мониторинг цикла в реальном времени без покупки совершенно новой машины.
Ответ: Нагнетание песка под высоким давлением генерирует огромную кинетическую энергию, которая пытается раздвинуть половинки стержневого ящика. Достаточная гидравлическая или пневматическая сила зажима удерживает инструмент полностью закрытым. Недостаточный зажим позволяет песку выйти из полости, создавая засветку, разрушающую сердечник.
