Ручное дегейтирование создает серьезные узкие места в условиях крупносерийного литья под давлением. Операторы, владеющие ручными кусачками, с трудом справляются с быстрыми машинными циклами, создавая скрытые затраты, которые снижают рентабельность производства каждой детали. Неровный остаток ворот требует операций вторичной отделки, а процент брака возрастает из-за случайного повреждения детали во время снятия литника. Кроме того, повторяющиеся движения рук подвергают работников серьезным эргономическим травмам, что приводит к увеличению требований о компенсации и затратам на рабочую силу. Переход на специальный станок для резки ворот устраняет эту неэффективность. Это представляет собой необходимый шаг для масштабирования производства и стандартизации качества. Внедрение решений механической резки позволяет полностью автоматизировать рабочие места с выключенным освещением. Вы достигаете стабильного времени цикла, перераспределяя людей-операторов на более важные задачи контроля качества.
Автоматизация процесса резки с помощью станка для резки литников стандартизирует резку заподлицо, сокращает операции вторичной отделки и снижает процент брака.
Выбор подходящего станка требует подбора силы резания, метода приведения в действие и геометрии лезвия в зависимости от прочности и хрупкости конкретного полимера (например, стеклонаполненные и ненаполненные смолы).
Варианты интеграции варьируются от автономных пневматических настольных устройств до полностью интегрированных роботизированных резаков End-of-Arm Tooling (EOAT), каждый из которых предлагает различные сроки окупаемости инвестиций.
Для снижения рисков внедрения необходимо предварительное тестирование материала, выбор правильной металлургии лезвия и установление строгих графиков профилактического обслуживания.
Оценка пониженной модернизации требует установления четких базовых показателей. Вы должны измерить сокращение времени цикла, потенциал перераспределения рабочей силы и пределы допуска к остаткам. Успех зависит от отказа от ручного изменения. Производители литьевого формования не могут эффективно масштабировать операции, если они привязаны к скорости человеческих рук. Установление строгих критериев успеха позволяет инженерным группам оправдать капитальные затраты. Вы должны проверить текущие показатели брака, напрямую связанные с некачественным снятием ворот. Отслеживайте точное время, которое операторы тратят на обрезку деталей, по сравнению с фактическими проверками качества.
Влияние времени цикла: Измерьте точные секунды, добавленные к общему циклу при снятии ворот вручную.
Аудит процента брака: определите процент бракованных деталей из-за строжки, побеления под напряжением или чрезмерных остатков.
Распределение рабочей силы: подсчитайте человеко-часы, затраченные исключительно на обрезку литников за смену.
Частота эргономических инцидентов: просмотрите журналы безопасности на предмет жалоб на кисти, запястья и предплечья за последние 24 месяца.
Привлечение операторов к ручной резке литников истощает финансовые ресурсы. Человеческие руки не могут сравниться по скорости и последовательности с механическими действиями. Затраты на рабочую силу возрастают, когда операторам приходится проверять и дорабатывать неровные разрезы. Ручной процесс обрезки часто добавляет от трех до пяти секунд на каждую часть. За стандартную производственную смену эти секунды превращаются в часы потерянного машинного времени. При работе с многогнездными формами оператор отстает от пресса, заставляя формовочную машину ждать и нарушая тепловой ритм формы.
Повторяющиеся травмы от перенапряжения (RSI) представляют собой огромную ответственность в цехах. Использование ручных кусачек тысячи раз за смену повреждает сухожилия и суставы. Синдром запястного канала и тендинит широко распространены в отделах ручной отделки. Требования компенсаций работникам, возникающие в результате этих травм, серьезно влияют на операционные бюджеты и приводят к увеличению страховых взносов. Автоматизация резки полностью устраняет эргономические риски. Оно защищает вашу рабочую силу, стабилизирует трудозатраты и обеспечивает соответствие производственных цехов стандартам гигиены труда.
Механическая резка ворот исключает человеческие ошибки в процессе отделки. Это обеспечивает повторяемый рез заподлицо, соответствующий строгим допускам по размерам. Ручные инструменты часто оставляют неровные края или стягивают материал с поверхности детали, особенно когда операторы устают в конце смены. Жесткая установка резки обеспечивает точное позиционирование лезвия для каждого цикла. Эта точность значительно снижает процент брака, вызванного чрезмерным надрезом А-поверхности или подрезом и образованием острых выступов.
Ручное удаление часто создает нагрузку на формованную деталь, создавая невидимые микротрещины. Операторы склонны скручивать или тянуть литник во время обрезки, что передает механическое напряжение непосредственно в область литника. Автоматизированные системы применяют целенаправленную, мгновенную силу. Они аккуратно разрезают ворота, не передавая напряжения окружающей полимерной структуре. Достижение остатков смыва размером менее 0,5 мм всегда требует механического вмешательства. Люди-операторы просто страдают от усталости, что приводит к переменным углам среза и неприемлемым косметическим дефектам, которые не проходят проверку контроля качества.
Производители литьевого формования могут выбирать из различных архитектур оборудования. Выбор зависит от уровня автоматизации, типа срабатывания и конкретных требований применения. Понимание различных категорий гарантирует, что вы сможете использовать правильную технологию для вашей конкретной производственной ячейки и геометрии детали.
Это стационарные пневмоагрегаты, монтируемые непосредственно на рабочие места или выходы конвейера. Операторы запускают их с помощью ножных педалей или простых оптических датчиков. Они подходят для полуавтоматических камер и производств средних объемов, где полная роботизированная экстракция невозможна. Настольные устройства превосходно справляются с задачами, требующими манипуляций с деталями двумя руками оператором. Они обеспечивают огромную силу резания, сохраняя при этом руки оператора свободными, что позволяет позиционировать детали сложной формы с помощью специальных приспособлений для раскроя.
Эти устройства часто оснащены регулируемыми монтажными кронштейнами. Это позволяет техническим специалистам изменять угол режущей головки в соответствии с конкретной геометрией поступающей детали. Настольные системы устраняют разрыв между ручными ручными инструментами и полностью роботизированной интеграцией. Они требуют минимального программирования и работают на стандартном цеховом уровне, что делает их легко применимыми на различных формовочных машинах при изменении производственных графиков.

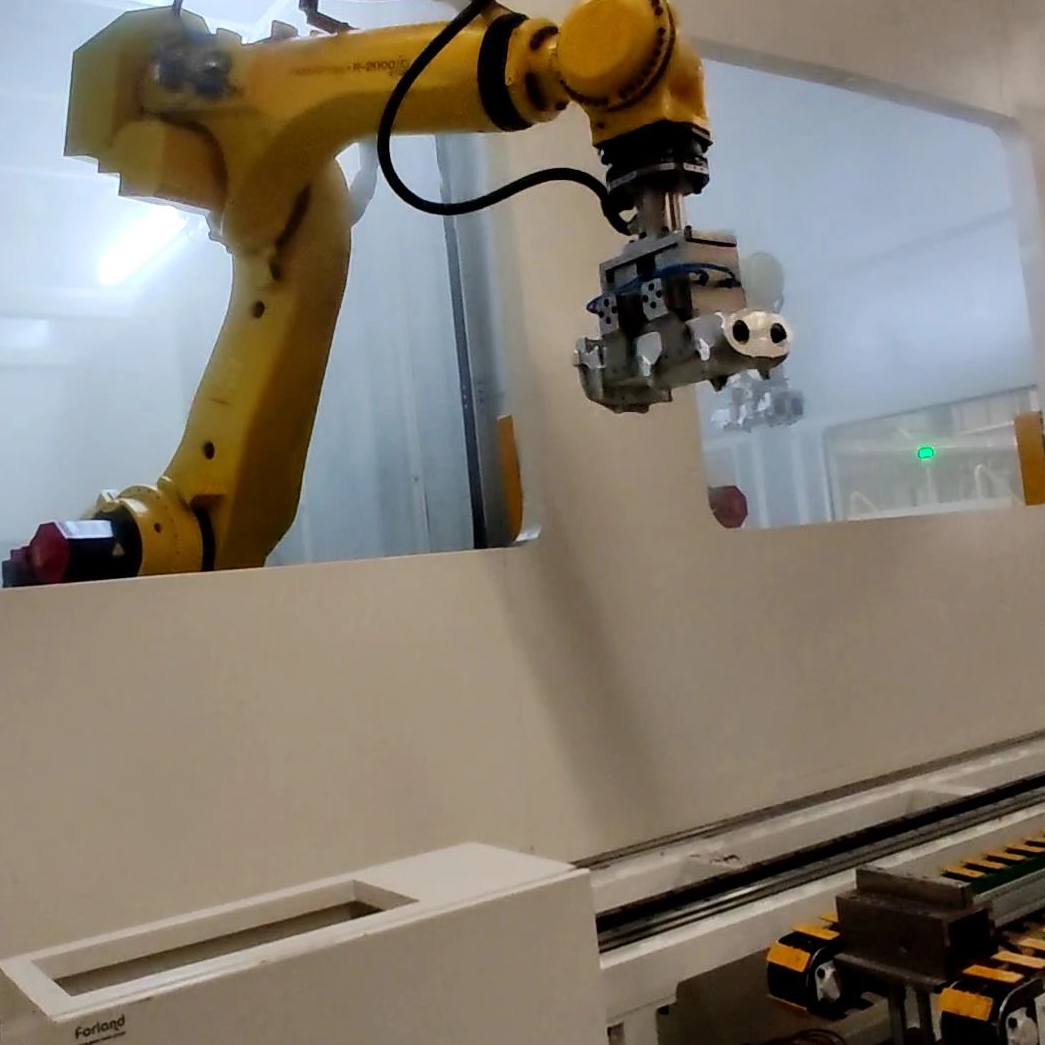

Эти системы монтируют кусачки непосредственно на декартовых линейных роботах или 6-осевых шарнирных рычагах. Они представляют собой вершину автоматизации литья под давлением. Фрезы EOAT подходят для крупносерийного производства. Робот снимает литник перед тем, как уронить или поместить деталь на конвейер. Такая последовательность гарантирует отсутствие повреждений при падении и поддерживает строгую ориентацию деталей при последующей сборке или упаковке.
Интеграция станка для резки ворот непосредственно в манипулятор робота максимизирует эффективность использования пространства. Резка происходит в воздухе или прямо над желобом для лома. Это устраняет необходимость во вторичных перегрузочных станциях. Для интеграции EOAT требуются легкие корпуса кусачек, чтобы предотвратить перегрузку полезной нагрузки робота. Инженеры должны сбалансировать вес пневматического цилиндра и лезвий с возможностями динамического движения робота, чтобы предотвратить вибрацию во время резки.
Пневматические резаки остаются отраслевым стандартом. Они обеспечивают высокую мгновенную силу резания и исключительную долговечность в суровых условиях. Сжатый воздух обеспечивает быстрое срабатывание, необходимое для сокращения времени цикла. Большинство пневматических систем эффективно работают при давлении от 60 до 90 фунтов на квадратный дюйм. В них используются простые гидрораспределители, которые требуют минимального обслуживания, за исключением периодической замены уплотнений.
Электрические или сервоприводные резаки имеют различные преимущества. Они оснащены программируемым контролем хода и точной регулировкой скорости. Электрические модели исключают необходимость в сжатом воздухе, что делает их идеальными для объектов, где отсутствует надежная пневматическая инфраструктура. Устройства с сервоприводом позволяют инженерам программировать точную скорость закрытия челюстей. Такое контролируемое срезающее действие оказывается очень полезным для обработки деликатных или сильно напряженных полимеров, где внезапный пневматический щелчок может привести к разрушению литника.
Тип срабатывания | Основное преимущество | Идеальная среда применения | Требования к техническому обслуживанию |
|---|---|---|---|
Пневматический (Стандартный) | Высокая мгновенная сила, низкая стоимость | Прочные цеха, высокоскоростные ячейки | Низкая (проверка уплотнений, воздушная смазка) |
Пневматический (Слайд) | Резка заподлицо на плоских поверхностях | Косметические детали, не требующие остатков | Средняя (линейная смазка подшипников) |
Электрический (Соленоид) | Не требуется сжатый воздух | Чистые помещения, легкая резка | Низкий (проверка электрических контактов) |
Электрический (Сервопривод) | Программируемая скорость и положение челюсти. | Хрупкие смолы, высокоточные медицинские | Высокий (обновление ПО, настройка двигателя) |
Стандартные кусачки имеют губки, которые открываются и закрываются в фиксированном положении. Они идеально подходят для стандартных литников и легкодоступных ворот, где допустимы небольшие остатки. Механическое действие простое, надежное и с высокой повторяемостью. Однако, поскольку лезвия замыкаются по дуге, они иногда могут слегка оттолкнуть деталь во время резки, если они не закреплены должным образом.
Скользящие кусачки действуют по-другому. Перед тем как приступить к работе, весь режущий блок физически скользит вперед заподлицо с формованной деталью. Этот механизм скольжения незаменим для достижения отсутствия остатков на плоских поверхностях. Это предотвращает перетаскивание лезвий по детали во время извлечения. В скользящих кусачках используются прецизионные линейные подшипники, обеспечивающие плавное и повторяемое движение вперед. Длина хода регулируется в соответствии с различными конструкциями пресс-форм и зазорами между деталями, что позволяет лезвиям проникать в узкие карманы, прежде чем защелкнуться.
Для холодной резки используются стандартные лезвия, работающие при температуре окружающей среды. Он эффективно работает с большинством гибких и полужестких термопластов, таких как полипропилен, полиэтилен и стандартный АБС-пластик. Механическая сила сдвига легко преодолевает предел прочности этих материалов, не вызывая структурных повреждений.
В системах резки с подогревом используются термощипцы, разработанные специально для хрупких материалов. Холодная резка акрила (ПММА), полистирола (ПС) или поликарбоната (ПК) часто приводит к образованию микротрещин, растрескиванию и побелению под напряжением в месте расположения литника. Нагретые лезвия слегка расплавляются через затвор при резке. Это локализованное тепло предотвращает разрушение хрупкой структуры полимера механическими силами сдвига. Для систем отопления требуются специальные регуляторы температуры. Техники должны откалибровать температуру лезвия в соответствии с конкретной температурой плавления обрабатываемой смолы, обычно в диапазоне от 60°C до 150°C.
Оценка машины требует строгой технической базы. Вы должны согласовать характеристики оборудования с вашими конкретными требованиями к литьевому формованию. Догадки на этапе спецификации приводят к недостаточной силе резания, преждевременному выходу оборудования из строя и неприемлемому качеству деталей.
Расчет необходимой силы резания является важным первым шагом. Усилие полностью зависит от площади поперечного сечения ворот, а также твердости и прочности полимера. Мягкие эластомеры (TPE/TPU) требуют минимального усилия, а жесткие конструкционные смолы (PEEK, стеклонаполненный нейлон) требуют значительной мощности. Инженеры рассчитывают необходимую силу, умножая площадь поперечного сечения ворот на предел текучести конкретного полимера.
Во время спецификации необходимо увеличить силу резания на 20–30 процентов. Этот буфер обеспечивает естественное затупление лезвия с течением времени. Работа фрезы на абсолютно максимальной мощности ускоряет износ и приводит к неполному резу из-за износа кромки лезвия. Инженеры должны ознакомиться с техническими данными материалов, чтобы определить точный предел текучести при растяжении, прежде чем выбирать размеры пневматических цилиндров. Если цилиндр слишком большого размера, лезвия останавливаются на полпути через ворота, и для устранения застревания требуется ручное вмешательство.
Профили лезвий напрямую влияют на высоту остатка и качество конечной детали. Плоские лезвия обеспечивают максимально ровный срез на плоских поверхностях, практически не оставляя выступов. Конструкции с одинарной и двойной фаской обеспечивают различную динамику сдвига для угловых ворот или толстых литников. Металлургия определяет срок службы лезвия. Быстрорежущая сталь (HSS) эффективно справляется со стандартными ненаполненными смолами. Для высокоабразивных материалов, таких как нейлон со стеклонаполнителем, требуются напаянные лезвия с твердосплавными наконечниками, чтобы предотвратить быстрое разрушение кромок.
Плоские лезвия: идеально подходят для плоских поверхностей, не требующих остатков. Плоская сторона упирается непосредственно в деталь.
Стандартная фаска: обеспечивает прочные режущие кромки для толстых литников. Скошенная кромка отталкивает материал от разреза.
Угловые лезвия: преодолевают узкие зазоры внутри сложных полостей пресс-формы. Доступны со смещением 15, 45 и 90 градусов.
Твердосплавные вставки: обязательны для любой смолы, содержащей стекловолокно, углеродное волокно или минеральные наполнители, чтобы предотвратить закругление кромки в течение нескольких дней.
Конструкция пресс-формы и расположение ворот диктуют требования к физическому зазору. Дополнительные ворота, краевые ворота и ворота кешью представляют собой уникальные проблемы доступа. Челюсти машины должны перемещаться по пространству формы или по оболочке EOAT, не сталкиваясь с выталкивающими штифтами, стержнями или самой формованной деталью. 3D-моделирование последовательности резки в CAD гарантирует, что корпус кусачек преодолевает все препятствия перед срабатыванием.
Скорость срабатывания и восстановления резака должна соответствовать скорости литьевой машины. Оцените, насколько быстро лопасти закрываются и возвращаются в исходное положение. Убедитесь, что операция резки не станет новым ограничивающим фактором времени вашего цикла. Быстрые выпускные клапаны на пневматических цилиндрах помогают добиться времени отклика в миллисекунды, позволяя челюстям мгновенно закрываться и открываться.
Для приложений EOAT рассчитайте время перемещения робота, необходимое для позиционирования детали внутри губок кусачек. По возможности оптимизируйте траекторию движения робота, чтобы выполнять резку на этапе охлаждения формы. Параллельная обработка гарантирует, что этап дегатирования добавляет ноль секунд к общему производственному циклу. Робот извлекает деталь, перемещается в безопасную зону, а машина для резки ворот разрезает литник, в то время как термопластавтомат уже впрыскивает следующую порцию.
Установка нового оборудования требует анализа логистических реалий на заводе. Правильная интеграция обеспечивает максимальную отдачу от инвестиций в автоматизацию. Вы должны выйти за рамки самой машины и оценить всю производственную ячейку, включая протоколы связи и ограничения физического пространства.
Интеграция резака в существующую ячейку требует тщательного планирования. Вам необходимо соединить устройство с существующими ПЛК и контроллерами IMM. Защитные блокировки должны соответствовать стандартным протоколам связи, таким как стандарты Euromap 67 или Euromap 73. Правильное взаимодействие между формовочной машиной, роботом и резаком предотвращает катастрофические столкновения. Например, пресс не должен закрываться, если робот все еще находится в зоне пресс-формы и выполняет резку.
Задержки сигналов должны быть сведены к минимуму для обеспечения быстрого выполнения последовательности. Проводная обратная связь датчика непосредственно с контроллером робота гарантирует, что рука начнет двигаться только после полной проверки разреза. Магнитные герконы на пневматических цилиндрах подтверждают, что челюсти полностью закрылись и полностью открылись, посылая сигнал 24 В постоянного тока обратно в ПЛК, чтобы запустить следующий шаг в последовательности автоматизации.
Стандартная пневматическая вытяжка создает серьезные проблемы в чистых помещениях, сертифицированных по стандарту ISO. Выхлопной воздух разрушает твердые частицы, разносит пыль по стерильным поверхностям и нарушает целостность чистого помещения. Производство медицинского оборудования требует строгого контроля загрязнения. Переход на электрические резаки ворот полностью устраняет выхлопные газы, что делает их по своей сути безопасными для чистых помещений.
Альтернативно вы можете использовать пневматические системы с выхлопными трубами. Эти системы улавливают воздух, выбрасываемый из направляющих клапанов, и направляют его через трубки за пределы чистого помещения. Это обеспечивает соблюдение требований при одновременном использовании высокой силы и низкой стоимости пневматической энергии. Среды класса 7 и 8 по стандарту ISO требуют строгого соблюдения этих протоколов управления выхлопными газами для прохождения сертификационных аудитов.
Заводские площади представляют собой недвижимость премиум-класса. Автономные автоматизированные станции дегатации требуют выделенных квадратных метров рядом с печатной машиной. Они часто требуют дополнительных защитных ограждений, световых завес и конвейеров деталей для перемещения готовой продукции из зоны резки. Это значительно расширяет площадь формовочной ячейки.
Решения EOAT используют существующую оболочку робота. Выполняют распил над прессом или непосредственно над зоной дропса. Такая интеграция экономит ценную площадь и упрощает общую компоновку ячейки. Максимизация вертикального пространства над термопластавтоматом позволяет освободить пространство цеха для погрузочно-разгрузочного оборудования, вилочных погрузчиков и движения оператора.
Расчет срока окупаемости требует отслеживания конкретных операционных показателей. Используйте эту простую схему для оценки инвестиций: (Экономия рабочей силы + Сокращение брака + Увеличение пропускной способности) / (Стоимость оборудования + Стоимость интеграции + Техническое обслуживание). Фактор устранения вторичных инструментов для отделки и снижения компенсационных надбавок работникам.
Система правильного размера обычно демонстрирует быстрый срок окупаемости при больших объемах работ, часто менее шести месяцев. Учет стоимости восстановленного металлолома еще больше ускоряет окупаемость инвестиций. Отказываясь от ручной строжки, вы перестанете выбрасывать идеально отформованные детали, что напрямую увеличит производительность за смену.
После покупки производители литья под давлением сталкиваются с распространенными ошибками. Упреждающее планирование не позволяет этим проблемам нарушить производственные графики. Устранение рисков до установки гарантирует плавный переход к автоматизированному переходу и защитит ваши капиталовложения.
Тупые лезвия представляют собой огромный эксплуатационный риск. Они приводят к напряжению деталей, пластиковым натяжениям или неполным разрезам, которые блокируют последующую автоматику. Когда лезвие не может разрезать полностью, робот может попытаться уронить деталь, но прикрепленный литник приводит к ее зависанию, что приводит к отказу ячейки и остановке производства.
Уменьшите этот риск, установив графики профилактического обслуживания на основе количества циклов. Используйте счетчики ходов на пневматических цилиндрах или отслеживайте циклы с помощью ПЛК для контроля точного использования. Поддерживайте на месте запас запасных лезвий, чтобы предотвратить катастрофические простои. Заменяйте лезвия заранее, прежде чем качество резки ухудшится и превысит допустимые пределы допуска. Ожидание выхода лезвия из строя во время производственного цикла гарантирует брак деталей и потерю машинного времени.
Механические силы сдвига легко вызывают подповерхностные трещины в прозрачных или хрупких смолах, таких как поликарбонат или акрил. Эти микротрещины часто остаются невидимыми невооруженным глазом до тех пор, пока деталь не выйдет из строя под нагрузкой в полевых условиях, что приводит к дорогостоящим отзывам продукции.
Обязательное тестирование на разрез перед покупкой с использованием реальных формованных образцов. Отправьте ваш конкретный полимер производителю оборудования для проверки. Используйте нагретые лезвия, чтобы расплавить зону напряжения. Отрегулируйте скорость резки и давление в цилиндре, чтобы найти оптимальную динамику сдвига для чувствительных материалов. Проверка пробных разрезов в поляризованном свете выявляет скрытые концентрации напряжений еще до начала полномасштабного производства, что позволяет инженерам настраивать параметры резки.
Мощные пневматические и электрические резаки представляют серьезную опасность защемления и ампутации. Цилиндр, способный генерировать силу в 2000 Ньютонов, легко раздавит кость. Безопасность оператора должна оставаться абсолютным приоритетом во время внедрения и повседневной эксплуатации.
Обеспечьте строгое соблюдение стандартов безопасности OSHA и ISO. Используйте световые завесы для обнаружения присутствия оператора рядом с зоной резки, мгновенно сбрасывая давление воздуха в случае поломки луча. Внедрите двуручные реле, предотвращающие привязку, для настольных устройств, чтобы обе руки оставались свободными во время срабатывания. Установите физическую защиту из лексана, чтобы предотвратить случайный контакт с движущимися челюстями. Надлежащие протоколы безопасности защищают вашу рабочую силу и защищают ваше предприятие от штрафов со стороны регулирующих органов.
Переход на специальную систему резки является обязательным этапом эволюции для современных формовщиков. Это позволяет предприятиям масштабировать объемы, защищать прибыль и поддерживать строгий контроль качества. Использование ручных инструментов ограничивает рост и вносит ненужную вариативность. Мы рекомендуем пневматические настольные агрегаты для предприятий с большим количеством смеси и небольшими объемами, требующих гибкости оператора. Роботизированные резаки EOAT лучше всего подходят для операций с малым количеством смеси, больших объемов или в чистых помещениях, где скорость и стабильность имеют первостепенное значение.
Чтобы начать обновление, выполните следующие действия:
Изолируйте деталь с наибольшим объемом или наибольшим количеством брака, чтобы она могла служить базовым тестовым примером.
Рассчитайте точную необходимую силу резания, исходя из размеров литника и прочности полимера на разрыв.
Отправьте образцы деталей и направляющих производителям оборудования для проверки концепции.
Проведите аудит существующих роботизированных ячеек, чтобы определить грузоподъемность для интеграции EOAT.
Установите стандартизированный график замены лезвий на основе прогнозируемого количества циклов.
О: Это специализированное оборудование, используемое для аккуратного отделения литника или литника от формованной пластиковой детали. Он заменяет ручные инструменты, стандартизирует качество резки и устраняет эргономические риски, связанные с повторяющейся обрезкой вручную.
Ответ: Сила полностью зависит от площади поперечного сечения ворот и прочности на разрыв конкретного полимера. Требуемая сила обычно колеблется от 100 Ньютонов для мягких пластиков до более 2000 Ньютонов для толстых, жестких конструкционных смол.
Ответ: Укажите использование с подогревом для хрупких материалов, таких как акрил, полистирол или поликарбонат. Холодная резка этих пластиков часто приводит к побелению под напряжением, растрескиванию или микротрещинам. Нагретые лезвия слегка проплавляют материал, предотвращая передачу механического напряжения.
Ответ: Срок службы сильно варьируется в зависимости от обрабатываемого материала. Резка ненаполненных смол может потребовать сотен тысяч циклов, прежде чем она станет тусклой. И наоборот, смолы с высоким содержанием стекла могут затупить стандартные лезвия из быстрорежущей стали за несколько дней, что требует использования специальных твердосплавных вставок.
А: Да. Кусачки End-of-Arm Tooling (EOAT) разработаны специально для этой цели. Им требуются стандартные пневматические линии или электрические соединения, и они используют простую интеграцию ввода-вывода с существующим контроллером робота для синхронизации последовательности резки.
Ответ: Сборщик литников — это простой робот, который физически удаляет всю систему направляющих из области формы. Резак для ворот — это специальный инструмент, который физически разрывает соединение между направляющей или литником и конечной отлитой деталью.
О: Да, при условии, что вы выбрали правильную конфигурацию. Стандартные пневматические резаки выбрасывают воздух, который может мешать частицам. Однако электрические резаки или пневматические агрегаты, оснащенные воздуховодами, полностью совместимы с чистыми помещениями и предотвращают загрязнение окружающей среды.
