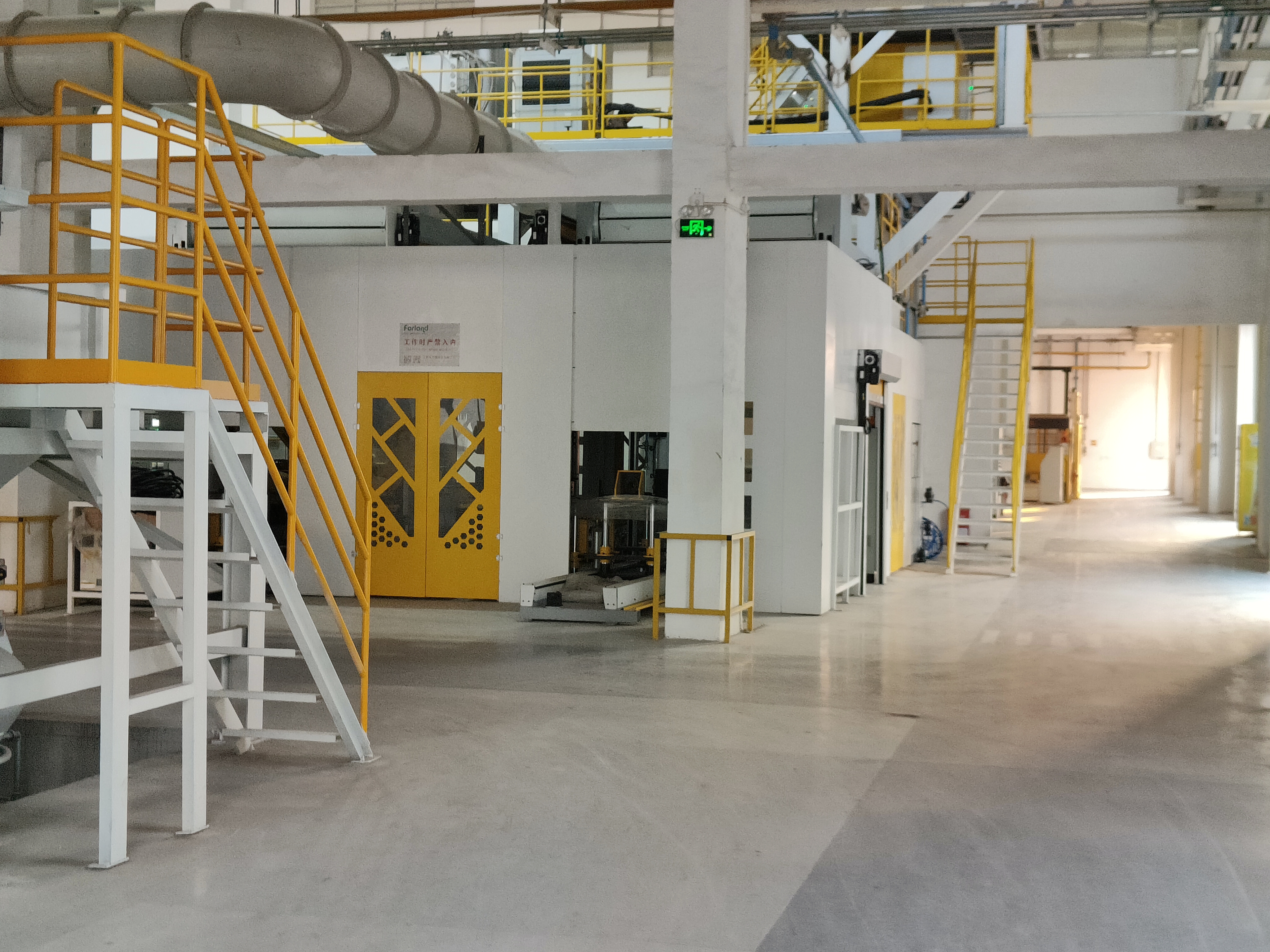

В современном литейном производстве стержневое помещение определяет темп всего процесса литья. Непостоянное качество стержня или медленное время цикла непосредственно создают узкие места на линии формования. Литейные предприятия изо всех сил пытаются сбалансировать крупносерийное производство со строгими допусками на размеры. Вы часто сталкиваетесь с чрезмерным использованием связующего, высоким процентом брака из-за низкой плотности сердцевины и проблемами соблюдения экологических требований, связанных с выбросами аминного газа. Когда производство стержней прекращается, весь литейный цех простаивает и снижается производительность.
Выбор правильного стержневого шутера Cold Box требует выхода за рамки базовых показателей производительности. Нам нужно взглянуть на фундаментальную механику оборудования. Вы должны проанализировать, как машина справляется с уплотнением песка, распределением газа и заменой инструментов, чтобы обеспечить непрерывную работу. В этом руководстве представлена строгая техническая основа для оценки систем стрельбы керном, основанная на контроле параметров процесса, совместимости инструментов и долгосрочной эксплуатационной надежности.
Контроль процесса имеет первостепенное значение: современные устройства для дробления стержней должны обеспечивать точный контроль давления впрыска, подачи газа и времени продувки, чтобы обеспечить равномерную плотность стержня, высокую прочность на разрыв и минимизировать расход связующего/катализатора.
Интеграция и подотчетность поставщиков. Автономные машины часто не обеспечивают окупаемости инвестиций; система должна легко интегрироваться с автоматизированными системами подготовки песка, генерации газа и очистки, в идеале под ответственностью одного поставщика, чтобы обеспечить бесперебойный ввод в эксплуатацию.
Гибкость оснастки определяет время безотказной работы. Для литейных производств с большим ассортиментом продукции при оценке необходимо уделять большое внимание механизмам быстрой замены, стратегиям вентиляции стержневого ящика и способности адаптировать существующий инструмент.
Безопасность и устойчивое развитие являются базовыми: требования к обращению с аминным газом, вентиляции и защите машин должны соответствовать строгим нормативным стандартам, что влияет на инфраструктуру предприятия, затраты на установку и общую экологическую устойчивость.
Прежде чем оценивать конкретное оборудование, операторы литейного производства должны установить четкие, измеримые критерии успеха, основанные на их уникальной производственной среде. Новая машина должна напрямую устранять существующие узкие места, обеспечивая при этом масштабируемость, необходимую для будущих проектов литья. Это требует глубокого аудита текущих операций и точного согласования возможностей оборудования с металлургическими требованиями конечного отлитого продукта.
Первым шагом при выборе оборудования является определение конкретных точек сбоя в текущем рабочем процессе основного производства. Проверьте существующее время цикла, чтобы определить, не перегружает ли стержневой цех формовочную линию. Проанализируйте процент брака сердечников и классифицируйте дефекты. Видите ли вы изменения размеров, которые приводят к смещению сердцевины во время заливки? Является ли плохое уплотнение песка причиной проникновения металла и дефектов пригара? Документирование этих проблем обеспечивает основу для оценки новой технологии.
Определите точки отказа, связанные с процессом химического отверждения. Неполное отверждение часто приводит к образованию мягких центров, а низкая начальная прочность на разрыв приводит к разрушению стержней во время автоматического извлечения или транспортировки. Оцените характер износа стержневого ящика. Чрезмерный износ часто указывает на неконтролируемое давление выстрела или неправильную конфигурацию выдувной трубки. Составив карту этих узких мест, вы сможете расставить приоритеты в таких функциях, как пропорциональное управление давлением или расширенное испарение амина в вашем новом оборудовании.
Кернострел должен иметь размер и конфигурацию, соответствующую геометрической сложности и весу требуемых кернов. Определите максимальный и минимальный вес сердечника, который может выдержать машина. Большие, громоздкие ядра требуют массивных складов с песком и газогенераторов большого объема. Сложные и деликатные керны требуют высокоточных выпускных клапанов и локализованных стратегий вентиляции, чтобы песок достигал каждой полости, не задерживая воздух.
Установите приемлемые допуски на качество поверхности и точность размеров в зависимости от конечного продукта. Чугунные блоки двигателей требуют совершенно других допусков сердечника, чем алюминиевые компоненты аэрокосмической отрасли. Определите необходимый объем производства в ядрах в час. Время цикла стержневого стрелка должно быть идеально синхронизировано с модернизированными или существующими автоматическими формовочными линиями. Машина недостаточного размера создает отставания, а машина слишком большого размера и плохо интегрированная приводит к чрезмерным простоям и ухудшению качества смешанного песка.
Мгновенная прочность на разрыв после распаковки является важнейшим показателем для автоматизированных литейных производств. Стержни должны быть достаточно прочными, чтобы выдерживать механические нагрузки при роботизированном извлечении, обрезке и размещении в форме без трещин и высыпания песка. Определите свои базовые требования к этой начальной прочности. Это напрямую влияет на требуемое соотношение связующего и эффективность цикла газовой подачи. Машина, которая не может обеспечить постоянную прочность сразу после установки, серьезно ограничит ваши возможности по автоматизации последующих процессов обработки.
Вы также должны оценить твердость поверхности сердечника при царапинах. Рыхлая поверхность приводит к появлению включений песка в окончательной отливке. Способность машины равномерно распределять газообразный амин по всей геометрии сердечника определяет такую твердость поверхности. Если газ будет проходить по пути наименьшего сопротивления, вы получите сердечники, твердые как камень с одной стороны и мягкие с другой.
Физическая конфигурация стержневого шутера определяет его площадь, совместимость инструментов и потенциал интеграции. Литейным предприятиям приходится выбирать между вертикальными и горизонтальными линиями разъема, установками с одной или несколькими станциями и различной степенью системной интеграции. Каждое архитектурное решение имеет глубокие последствия для повседневной эксплуатации, доступности обслуживания и проектирования инструментов.
Ориентация линии разъема стержневого ящика является фундаментальным выбором при проектировании. Вертикальные системы разъемов обычно предпочитаются для глубоких и сложных сердечников, таких как автомобильные водяные рубашки или корпуса гидравлических клапанов. Вертикальная ориентация позволяет засыпать песок под действием силы тяжести и упрощает конструкцию составных инструментов со сложными боковыми тягами. Вертикальные машины часто требуют более высокого зазора к потолку и могут усложнить автоматическое извлечение стержня, поскольку стержень необходимо удерживать на месте, пока ящик открывается.
Горизонтальные системы разделения, как правило, лучше подходят для стержней большой площади, но относительно небольшой глубины. Эти машины превосходны в тех случаях, когда автоматическое извлечение стержня является приоритетом. Когда верхняя половина стержневого ящика втягивается, керн надежно удерживается в нижней половине, что позволяет роботизированной руке или разгрузочному шаттлу легко извлечь его. Горизонтальная ориентация также облегчает визуальный осмотр полостей стержневого ящика между циклами.
Функция конфигурации | Вертикальные разделительные системы | Горизонтальные разделительные системы |
|---|---|---|
Оптимальная геометрия ядра | Глубокие, сложные формы (например, водяные рубашки, многокомпонентные ядра). | Большая площадь основания, малая глубина (например, сердечники плит, сердечники дисковых тормозов). |
Автоматизированное извлечение | Требует специального захвата, поскольку при открытии сердцевина подвешивается. | Высокая эффективность; Ядро устойчиво опирается на тормозную половину, что облегчает роботизированный захват. |
Сложность оснастки | Более естественно воспринимает сложные боковые тяги и свободные детали. | Упрощенная конструкция оснастки, упрощенный визуальный осмотр полостей. |
Площадь и зазор | Требуется более высокий вертикальный зазор; меньшая площадь пола. | Требует большей занимаемой площади; меньший вертикальный клиренс. |
Объем производства и ассортимент продукции диктуют выбор между одностанционными и многостанционными машинами. Установки с одной станцией идеально подходят для литейных производств или предприятий с большим объемом производства и небольшими объемами производства. Поскольку все процессы стрельбы, подачи газа и продувки происходят в одном месте, машина проще с механической точки зрения. Оснащенные системами быстрой смены инструментов, одностанционные станки позволяют осуществлять быструю переналадку, максимально увеличивая время безотказной работы при работе с небольшими партиями.
Системы с несколькими станциями, такие как карусельные или челночные конструкции, предназначены для непрерывного крупносерийного производства стандартизированных стержней. В этих системах стержневой ящик перемещается между специальными станциями для отстрела, отравления газом и извлечения. Эта параллельная обработка значительно сокращает общее время цикла на ядро. Многопозиционные станки требуют значительно больше площади, требуют более сложной механической индексации и менее щадят, когда требуется частая смена инструментов.

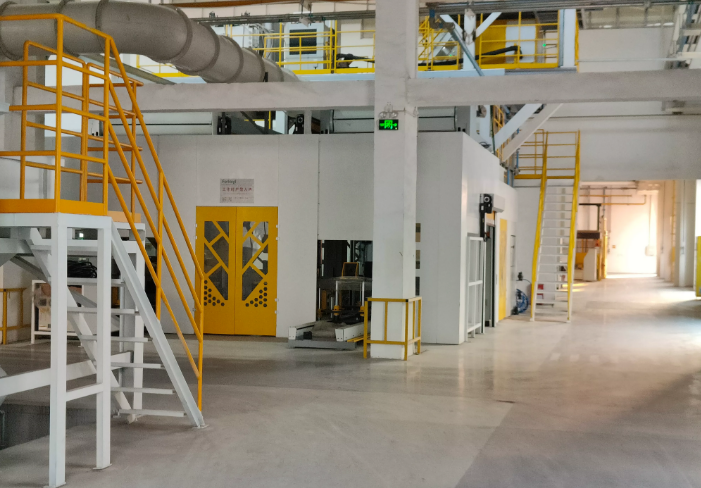

Приобретение автономного керноотбрасывателя часто приводит к эксплуатационным разногласиям, если он не может эффективно взаимодействовать с существующим вспомогательным оборудованием. Интегрированная ячейка, в которой керноотбрасыватель, смеситель непрерывного действия для песка, генератор амина и газовый скруббер управляются одним программируемым логическим контроллером (ПЛК), обеспечивает бесперебойную работу. Интегрированные системы автоматически регулируют подачу песка в зависимости от скорости расхода песка и синхронизируют цикл подачи газа с готовностью скруббера.
Сопряжение нового керноотбрасывателя с устаревшим оборудованием для подготовки песка создает серьезные проблемы интеграции. В старых миксерах может отсутствовать точный контроль дозирования, необходимый современным высокоэффективным стрелкам, что приводит к нестабильному сроку службы и различной прочности сердечника. Использование единого поставщика для всей основной производственной ячейки устраняет «слепые зоны» интеграции и значительно сокращает время ввода в эксплуатацию.
Для оценки стержневого шутера необходимо взглянуть не только на технические характеристики, но и понять, как конкретные механические характеристики и функции управления приводят к ощутимым результатам производства. Способность машины кондиционировать песок, контролировать давление выстрела и управлять процессом химического отверждения напрямую определяет качество стержней и эффективность литейного производства.
Постоянная температура песка имеет решающее значение для предсказуемого времени реакции связующего и увеличения срока службы стенда. Холодный песок увеличивает вязкость смолы, что приводит к плохому смешиванию и слабости сердцевины. Горячий песок ускоряет химическую реакцию, вызывая преждевременное затвердевание смешанного песка в магазине. Оцените интеграцию машины с нагревателями и охладителями песка. Система должна поддерживать поступающий песок в строгом температурном диапазоне, обычно между 20°C и 25°C, независимо от условий окружающей среды в литейном цехе.
Механизм подачи песка из смесителя в магазин стержневого шутера должен быть проверен на предмет предотвращения преждевременного отверждения или отделения связующего. В пневматических транспортных системах должен использоваться сухой, кондиционированный воздух, чтобы избежать попадания влаги, которая разлагает смолы в холодильных камерах. Сам магазин должен быть оснащен датчиками уровня, которые будут выдавать из смесителя небольшие и частые порции. Это гарантирует, что стрелок всегда будет работать со свежепримешанным песком, а не с материалом, который застрял и потерял свою сыпучесть.
Цикл съемки является наиболее важным механическим этапом при изготовлении стержней. Программируемые выпускные клапаны и пропорциональные регуляторы давления необходимы для достижения однородной текучести песка и плотности керна. Внезапный неконтролируемый поток воздуха под высоким давлением может вызвать локальную пескоструйную очистку, вызывающую эрозию стержневого ящика и образование мягких зон в активной зоне из-за прохождения воздуха. Пропорциональные клапаны позволяют машине постепенно увеличивать давление выстрела, разжижая песок и осторожно перенося его в самые глубокие углубления инструмента.
Машина должна работать с различными соотношениями песка и вяжущего и с различной степенью крупности песка без ущерба для уплотнения. Крупные пески требуют иной динамики псевдоожижения, чем мелкие пески. Усовершенствованные керноотборники позволяют операторам программировать многоступенчатые профили выстрелов, адаптируя кривую давления к конкретной геометрии стержневого ящика и реологии песчаной смеси. Такой уровень контроля сводит к минимуму износ инструмента и обеспечивает постоянный вес стержня.
Основной дефект | Возможная причина в машине | Корректирующие меры в отношении стрелка |
|---|---|---|
Мягкие центры/незатвердевший песок | Недостаточное испарение амина или короткое время подачи газа. | Увеличьте температуру газа-носителя; продлить цикл продувки. |
Износ/эрозия стержневого ящика | Чрезмерное начальное давление выстрела. | Внедрить пропорциональное линейное изменение клапана; снизить пиковое давление. |
Разделительная линия: вспышка | Недостаточная гидравлическая сила зажима. | Увеличьте давление зажима; проверьте выравнивание рулевой рейки. |
Низкая прочность при заводской настройке | Разложившийся смешанный песок в магазине. | Отрегулируйте размер партии смесителя; проверьте регуляторы температуры песка. |
Фаза отверждения в процессе холодного бокса зависит от эффективной подачи газообразного аминного катализатора. Оцените систему доставки аминного газа, уделяя особое внимание эффективности испарения. Жидкий амин необходимо полностью испарить и смешать с нагретым газом-носителем перед попаданием в стержневой ящик. Неполное испарение приводит к скоплению жидкого амина в инструменте, что вызывает локальное переотверждение, липкость сердцевины и чрезмерный расход химикатов. Распределительные коллекторы и уплотнительные механизмы должны обеспечивать равномерное газопроницаемость через всю песчаную массу.
После фазы газовыделения цикл продувки прогоняет свежий воздух через активную зону для удаления остатков катализатора и завершения реакции отверждения. Оцените эффективность цикла очистки. Недостаточная продувка приводит к тому, что активные зоны пахнут амином, что создает опасность для операторов при обращении с ними. Высокоэффективная продувка способствует устойчивому использованию технологий, сокращая общие выбросы летучих органических соединений (ЛОС) и гарантируя, что максимальное количество амина направляется в скруббер для нейтрализации.
На этапах выстрела и газа стержневой ящик подвергается огромному внутреннему давлению. Проверьте устойчивость гидравлических или пневматических зажимных систем. Любое разделение половин стержневого ящика во время съема приведет к неточностям в размерах и сильному заусенству линий разъема, что потребует ручной шлифовки и приведет к увеличению количества отходов. Механизм зажима должен обеспечивать равномерное распределение усилий по всей площади поверхности оснастки.
Для литейных предприятий, использующих несколько типов стержней, функции автоматической быстрой смены инструментов не подлежат обсуждению. Стандартизированные монтажные пластины, быстроразъемные пневматические соединения для выталкивающих штифтов и автоматический зажим значительно сокращают время простоя при переналадке. Оцените совместимость машины с передовыми разработками стержневого ящика. Конструкция выдувной пластины должна обеспечивать оптимальное размещение выдувной трубки. Выпускной канал машины должен совпадать со стратегическим вентиляционным отверстием стержневого ящика, чтобы удалить захваченный воздух и обеспечить полное проникновение газа.
Современное производство основных компонентов в значительной степени зависит от передовых архитектур ЧМИ и ПЛК. Подробно изложите требования к этим интерфейсам, отдавая приоритет интуитивному управлению рецептами. Операторы должны иметь возможность загружать предварительно оптимизированные параметры — давление выстрела, время подачи газа, время продувки и давление зажима — просто выбрав номер детали сердечника. Отслеживание параметров в режиме реального времени позволяет руководителям контролировать цикл и обеспечивать работу машины в установленных пределах контроля.
Регистрация данных необходима для расширенной оптимизации процесса. Система управления должна записывать параметры каждого цикла, обеспечивая историческую базу данных для диагностики неисправностей и постоянного улучшения. Анализируя эти данные, инженеры-литейщики могут применять статистические методы, чтобы сбалансировать прочность сердцевины и использование связующего, точно настраивая процесс для достижения максимального качества при минимальном использовании химикатов. Диагностика неисправностей сокращает время устранения неполадок за счет точного определения датчика или клапана, вызвавшего остановку.
Установка нового стержневого шутера предполагает значительные изменения в инфраструктуре и рабочих процессах литейного производства. Предвидение этих рисков внедрения и разработка стратегий их смягчения необходимы для плавного перехода от ввода в эксплуатацию к полному производству.
Для керноотводов требуются надежные подключения к инженерным сетям. Недооценка этих требований является распространенной ошибкой реализации. Тщательно оцените инфраструктуру сжатого воздуха. Машине требуется большой объем сухого, чистого воздуха, подаваемого под стабильным давлением. Внезапное падение давления в воздушной системе установки во время цикла всходов приведет к тому, что сердцевины станут мягкими и непригодными для использования. Установка специальных ресиверов рядом с машиной снижает этот риск.
Оцените вентиляцию, направление вытяжки и производительность скруббера. Система экстракции должна быть рассчитана на максимальный объем аминного газа, образующегося во время цикла продувки. Воздуховоды неправильного размера или вытяжной вентилятор с недостаточной мощностью приведут к утечке аминного газа в общую среду литейного производства, что создаст серьезные проблемы с безопасностью и соблюдением требований. Убедитесь, что планировка обеспечивает прямой и беспрепятственный выход выхлопных газов к скрубберу.
Перенос существующих стержневых ящиков на новую машину представляет собой сложную инженерную задачу. Устраните риски, связанные с модернизацией устаревшего инструмента для соответствия площади зажима нового станка и конфигурации выдувной пластины. Возможно, потребуется изменить расположение продувочной трубки, чтобы оно соответствовало новому магазину. Механизмы выброса должны быть адаптированы для взаимодействия с гидравлическими или пневматическими выбивными устройствами машины. Перед установкой проведите тщательную проверку оснастки, чтобы определить, какие коробки требуют модификации, а какие готовы к немедленному использованию.
Вы также должны оценить соотношение площади вентиляции на старых стержневых ящиках. Новый высокоэффективный керноотбрасыватель с холодным коробом часто толкает песок и газ со скоростями, отличными от устаревшего оборудования. Если существующие вентиляционные отверстия засорены или имеют недостаточный размер, новая машина просто выдует песок из линии разъема вместо того, чтобы заполнить полость. Обновление до сетчатых или щелевых вентиляционных отверстий в процессе миграции предотвращает эту проблему.
Внедрение новых технологий требует комплексной подготовки операторов. Опишите стандартные рабочие процедуры по безопасному обращению с аминами, уделив особое внимание правильным процедурам смены емкостей с химикатами и реагированию на утечки. Операторы должны пройти обучение работе с новым HMI, уделив особое внимание тому, как безопасно настраивать параметры без ущерба для основного качества.
Убедитесь, что оборудование соответствует всем местным и международным стандартам безопасности. Машина должна быть оборудована физической охраной, защитными блокировками на всех дверцах доступа и световыми завесами в зоне извлечения активной зоны. Аварийные остановки должны быть легко доступны. Обучение также должно охватывать безопасное извлечение хрупких сырых стержней и обращение с ними, гарантируя, что операторы понимают механические пределы прочности на разрыв после распаковки до того, как стержень полностью затвердеет.
Проверьте наличие имеющегося у вас стержневого ящика, чтобы определить точную зону удара и требования к зажиму, необходимые для новой машины.
Установите специальные ресиверы сжатого воздуха и оцените текущую производительность аминного скруббера, прежде чем окончательно определиться с компоновкой оборудования.
Запросите у производителя оборудования пилотное испытание с использованием конкретной крупности песка и состава смолы, чтобы проверить прочность на разрыв после установки.
Стандартизируйте монтажные пластины для инструментов и быстроразъемные пневматические линии, чтобы обеспечить быструю переналадку на новую систему.
Ответ: Время цикла варьируется в зависимости от размера ядра и сложности, но для автоматизированных машин обычно оно составляет от 15 до 45 секунд за цикл. Это включает в себя зажим, стрельбу, подачу газа, продувку и извлечение. Системы с несколькими станциями достигают более высоких скоростей вывода, выполняя эти шаги одновременно на разных станциях.
Ответ: Давление выстрела определяет, насколько эффективно смесь песка и связующего заполняет стержневой ящик. Оптимальное пропорциональное давление разжижает песок, обеспечивая высокую и равномерную плотность и предотвращая появление мягких пятен. Чрезмерное давление вызывает пескоструйную очистку, которая разрушает оснастку и задерживает воздух, а недостаточное давление приводит к неполному заполнению и слабым сердечникам.
Ответ: Температура песка напрямую влияет на вязкость и скорость реакции смол для холодного бокса. Идеальные температуры от 20°C до 25°C обеспечивают правильное покрытие зерен песка и предсказуемый срок службы стола. Горячий песок вызывает преждевременное отверждение в магазине, а холодный песок приводит к плохому перемешиванию и снижению прочности стержня на разрыв.
Ответ: Аминовый газ опасен и требует строгого контроля. Для системы требуются локализованные вытяжные колпаки и герметичные инструменты для улавливания газа во время продувки. Этот выхлоп необходимо направить в химический скруббер, обычно с использованием раствора кислоты, для нейтрализации амина перед выпуском чистого воздуха в атмосферу.
О: Да, но это требует значительных инженерных доработок. Керновые ящики предназначены для передачи тепла, тогда как инструменты для холодных ящиков требуют обширной вентиляции для проникновения газа и продувочных трубок для вдувания песка. Вам необходимо обработать новые вентиляционные отверстия, добавить отверстия для выдувных трубок и установить прочные уплотнения для удержания газообразного амина.
Ответ: Выдувные трубы должны быть расположены так, чтобы песок направлялся в глубокие полости, не создавая турбулентности. Вентиляция позволяет воздуху-носителю выходить во время съемки и проводит газообразный амин через массу песка во время отверждения. Плохая вентиляция создает мертвые зоны, в которых песок остается неотвержденным и слабым.
