В современном литье металлов узким местом редко является заливка; это почти всегда происходит в уборной. Неэффективное удаление песка напрямую влияет на производительность и рентабельность. Литейным предприятиям предстоит принять важное решение при обработке после литья. Использование стандартных процессов вытряски может привести к тому, что остаточный песок останется в сложных внутренних каналах. Это приводит к катастрофическому выходу из строя деталей и высокому проценту брака. И наоборот, чрезмерные инвестиции в специализированное оборудование увеличивают капитальные затраты без гарантированной прибыли.
Устранение этого узкого места требует технической оценки того, как геометрия отливки взаимодействует с механической силой. Стандартная вибрация просто не может очистить сложные водяные рубашки или запутанные гидравлические каналы. В этом руководстве описаны эксплуатационные особенности, механические различия и финансовые компромиссы между стандартной встряхивающей машиной и специальной машиной для декорирования, чтобы помочь вам выбрать подходящее оборудование для вашей производственной линии.
Разница в назначении: машины для выбивки предназначены для разделения сыпучего внешнего песка и плесени, тогда как машина для отделки разработана специально для разрушения и удаления сложных внутренних стержней песка.
Сложность отливки диктует выбор: простые отливки с открытой геометрией часто могут быть полностью обработаны высокоэффективной выбивной машиной. Для отливок со сложными внутренними полостями (например, блоков двигателей, головок цилиндров, корпусов насосов) обязательно требуется машина для декорирования.
Эксплуатационные компромиссы: машины для отделки требуют более высоких первоначальных капитальных затрат и более сложного обслуживания (из-за многоосного вращения и пневматической ударной обработки), но значительно снижают процент брака и необходимость ручной доработки сложных деталей.
Реальность интеграции: эти машины часто дополняют друг друга, а не исключают друг друга; На литейных заводах с большими объемами производства для первичного разделения часто используется встряхивающая машина, за которой следует машина для отделки для точной внутренней очистки.
Эффективное удаление песка определяет успех всех последующих операций. Когда стержневой песок остается внутри отливки, финансовые последствия быстро усугубляются. Остаточный песок действует как высокоабразивный загрязнитель на этапе обработки. Он разрушает дорогостоящий инструмент с ЧПУ, ускоряет износ шпинделя и портит качество поверхности. Если частично заблокированный внутренний проход выходит из литейного цеха незамеченным, это приводит к катастрофическим сбоям в эксплуатации. Засоренная водяная рубашка в блоке двигателя приводит к перегреву, влечет за собой массовые претензии по гарантии и серьезный ущерб репутации.
Литейные предприятия должны установить строгие базовые показатели для оценки эффективности удаления песка. Субъективный визуальный осмотр не дает достоверных данных. Вы должны отслеживать точные показатели, чтобы оправдать модернизацию оборудования. Основным ключевым показателем производительности является время цикла, необходимое для каждой отливки для достижения полного удаления песка. Это определяет общий темп вашей линии и определяет, будет ли чистка голодать в отделе механической обработки.
Вторичные показатели включают скорость извлечения песка. Эффективные системы восстанавливают высокий процент кернового песка для термической или механической регенерации. Показатели экологического здоровья и безопасности требуют равного внимания. Вы должны контролировать уровень децибел, чтобы обеспечить соответствие требованиям OSHA, и измерять концентрацию кремнеземной пыли в окружающей среде. Наконец, оцените энергопотребление. Отслеживайте количество киловатт-часов, необходимое на тонну обработанного металла, чтобы понять истинную эксплуатационную нагрузку оборудования вашей уборочной комнаты.
Метрика производительности | Метод измерения | Целевой результат |
|---|---|---|
Время цикла | Секунды на отливку от загрузки до разгрузки. | Соответствовать темпу основной линии формования или превышать его. |
Скорость извлечения песка | Процент общего веса восстановленного песка по сравнению с потерянным. | Восстановление >95% при тепловой регенерации с замкнутым контуром. |
Внутренняя чистота | Эндоскопический осмотр или проверка на основе веса. | Ноль граммов остаточного связанного песка во внутренних полостях. |
Акустическая мощность | Показания децибелметра в радиусе 3 метров. | Уровень ниже 85 дБ(А) соответствует стандартным нормам OSHA. |
Энергоэффективность | Киловатт-час (кВтч) на тонну переработанного металла. | Минимизируйте пиковое потребление электроэнергии и потери сжатого воздуха. |
Выбивные машины служат основной рабочей лошадкой на большинстве литейных производств, работающих на сыром песке и без обжига. Их основной механизм основан на высокочастотной вибрации высокой амплитуды. Мощные эксцентриковые двигатели генерируют кинетическую энергию, которая передается через прочную стальную платформу. Эта сильная вибрация разрушает термические и химические связи между формовочной смесью и внешней поверхностью только что отлитой отливки. Этот процесс быстро разрушает внешнюю форму, позволяя сыпучему песку проваливаться через перфорированную решетку для регенерации.
Динамика этой вибрации определяет эффективность машины. Линейная, или вертикальная, вибрация обеспечивает агрессивное воздействие вверх. Это вертикальное дробящее действие превосходно справляется с разрушением тяжелых, жестких песчаных масс и разрушением больших форм. Напротив, поворотное или эллиптическое колебание сочетает в себе вертикальное воздействие и горизонтальное движение. Это эллиптическое движение помогает передать заброс по деке. Он непрерывно разрыхляет внешний песок, перемещая деталь к следующему этапу очистки.
Палубы Shakeout идеально подходят для конкретных случаев использования. Они превосходно работают на высокопроизводительных линиях по производству сырой пескоструйной смеси, производящих чугунные или алюминиевые отливки простой геометрии. Если ваш ассортимент продукции состоит из крышек люков, тормозных роторов или основных конструктивных компонентов, хорошо настроенная выбивная дека обеспечит достаточную очищающую способность. Они обрабатывают несколько отливок одновременно, обеспечивая непревзойденную производительность. Вы просто сбрасываете формы на платформу и позволяете эксцентриковым валам выполнять тяжелую работу.
Однако стандартная вибрация имеет серьезные физические ограничения. Кинетическая энергия движется по прямым линиям. Ему не удается проникнуть в извилистые внутренние проходы, глухие отверстия или узкие водяные рубашки. Вибрация может разрушить внутренний песок керна, но без четкого пути выхода и направленной силы разрушенный песок просто вибрирует на месте. Он остается запертым внутри полости. Использование выбивной платформы для очистки сложных внутренних стержней неизбежно вынуждает операторов выполнять долбление вручную и продувку воздухом, что снижает эффективность производства.

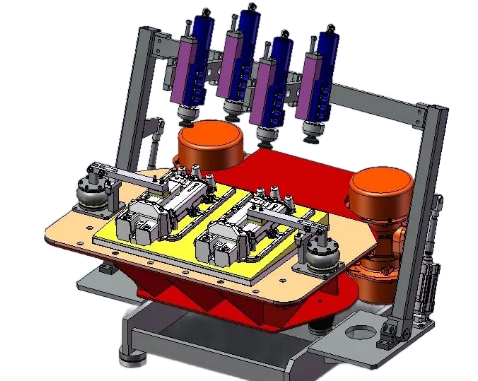

Когда стандартная вибрация не работает, литейным заводам приходится применять передовые механические подходы. Машина для декорирования использует комбинацию целенаправленных кинетических сил для разрушения и эвакуации внутренних ядер. В этих системах используется пневматический молоток для нанесения быстрых, локализованных ударов непосредственно на отливку. Это высокочастотное долбление разрушает затвердевший песок, связанный смолой, внутри полостей, не повреждая металлическую структуру.
Одновременно машина использует многоосное вращение. Отливка надежно фиксируется в приспособлении и поворачивается на 360 градусов. Эта ротация имеет решающее значение. Он постоянно меняет ориентацию внутренних ходов. Гравитация работает в тандеме с пневматическим ударом. Когда внутреннее ядро разрушается, вращение обеспечивает вытекание разбитого песка из сложных выходных отверстий. Вы не можете полагаться только на вибрацию при перемещении песка в гору; вращение решает этот физический барьер.
Этот уровень специализированного оборудования становится обязательным при достижении определенного порога сложности отливки. Головки цилиндров автомобилей, блоки двигателей, корпуса аэрокосмической отрасли и сложные гидравлические клапаны имеют сложную внутреннюю геометрию. Эти детали содержат узкие извилистые проходы, которые невозможно очистить обычной вибрацией. Если ваш литейный завод производит эти компоненты, ручное декорирование является финансово нерентабельным. Уровень брака и затраты на рабочую силу быстро превзойдут капитальные вложения, необходимые для автоматизированных решений.
Сочетание вращения и вибрации создает оптимальную динамику эвакуации песка. Стандартная вытряска просто разрыхляет песок. Специальное оборудование для декорирования физически вытесняет песок. Пневматические молотки разрушают химические связи связующего стержня, независимо от того, используете ли вы смолы для холодного или горячего бокса или фурановые смолы. Непрерывное вращение выравнивает внутренние полости под действием силы тяжести. Локализованная высокочастотная вибрация сохраняет псевдоожиженный песок, предотвращая закупорку выходных отверстий. Это синхронизированное механическое действие гарантирует чистоту внутренней полости, готовой к точной обработке.
Выбор подходящего оборудования требует сравнения конкретных эксплуатационных размеров. Вы должны оценить, как каждая машина справляется с вашей уникальной геометрией отливки, объемами производства и ограничениями оборудования. Несоответствие здесь приводит либо к нехватке производственной линии, либо к чрезмерным растратам капитала.
Оценочный параметр | Машина для встряхивания | Машина с умольчанием |
|---|---|---|
Основная функция | Массовое отделение внешней формы и первичная регенерация песка. | Прецизионное разрушение и эвакуация внутренних песчаных кернов. |
Обработка кастинга | Массовая обработка на открытой вибрационной деке. Непрерывный поток. | Индивидуальный или пакетный монтаж. Требуется надежный зажим. |
Оптимальная геометрия | Простые открытые отливки с минимальным внутренним отбором керна. | Сложные детали с глухими отверстиями и извилистыми внутренними проходами. |
Профиль получения энергии | Непрерывная потребляемая мощность высокой мощности от больших электровибрационных двигателей. | Электрическая нагрузка при пиковой нагрузке в сочетании с высоким потреблением сжатого воздуха. |
Фокус на техническое обслуживание | Виброрессоры, усиленные подшипники и перфорированные стальные пластины. | Пневматические молотки, вращательные приводы и специальные зажимные приспособления. |
Системы встряхивания созданы для массовой переработки. Отливки сбрасываются прямо с формовочной линии на вибрирующую платформу. Несколько деталей обрабатываются одновременно по мере их перемещения по линии. Это не требует точного обращения. И наоборот, машина для декорирования требует точного позиционирования. Каждая отливка должна быть надежно закреплена в специальном приспособлении. Крепление должно выдерживать резкое многоосное вращение и агрессивные пневматические удары, не допуская смещения детали или повреждения поверхности. Если сила зажима слишком мала, деталь выбрасывается. Если он слишком высок, вы рискуете деформировать алюминиевую отливку.
Модели пропускной способности существенно различаются. Встрясочные площадки работают в непрерывном режиме. Они идут в ногу с самыми быстрыми формовочными линиями, обрабатывая тонны металла в час. Операции декорирования функционируют как пакетные процессы. Загрузка, зажим, переворачивание, удары молотком и разгрузка занимают определенное количество времени на каждую деталь. На литейных предприятиях с большими объемами производства часто параллельно работают несколько отделочных камер, чтобы обеспечить общую производительность линий первичной выбивки. Вы должны рассчитать точное время такта вашей формовочной линии и соответствующим образом масштабировать ячейки декорирования.
Энергетические профили влияют на долгосрочные эксплуатационные расходы. В вибраторных деках используются массивные электродвигатели, работающие непрерывно. Это создает стабильное потребление электроэнергии высокой мощностью. Системы декорирования имеют более изменчивый энергетический профиль. Им требуется электроэнергия для вращательных серводвигателей и огромные объемы сжатого воздуха для пневматических молотков. Вы должны рассчитать стоимость производства сжатого воздуха при оценке истинной эффективности системы. Падение давления воздуха на заводе немедленно остановит цикл пневматической отделки.
Профили безопасности резко контрастируют. Открытые выбивные площадки подвергают операторов воздействию сильной жары, сильной вибрации и сильного шума. Ручное вмешательство на вибраторной платформе сопряжено с высокими эргономическими рисками. В современных системах декорирования используются закрытые автоматизированные камеры. Оператор загружает деталь за пределами опасной зоны. Двери камеры закрываются, изолируя оператора от кинетических опасностей, акустических травм и опасного воздействия кремнеземной пыли. Такая изоляция значительно снижает количество исков о травмах на рабочем месте и улучшает общее удержание операторов.
Бригады технического обслуживания должны быть готовы к различным типам износа. В процессе выбивки основное внимание уделяется структурной усталости. Бригады постоянно проверяют виброрессоры, заменяют массивные эксцентриковые подшипники и заваривают трещины на тяжелом стальном настиле. Уход за декорированием является более точным. Специалисты восстанавливают пневмомолоты, заменяют изношенные прижимные площадки на приспособлениях, обслуживают сложные механизмы привода вращения. Оба требуют строгих графиков профилактического обслуживания, чтобы предотвратить катастрофические простои. Игнорирование изношенного пневматического долота в конечном итоге приведет к недостаточному удалению песка и резкому увеличению количества лома.
Выбор оборудования выходит за рамки механических возможностей. Менеджеры литейного производства должны взвесить концептуальные компромиссы, которые влияют на всю бизнес-модель. Наиболее значимые дебаты сосредоточены на капитальных расходах и операционной экономии.
Первоначальные затраты на автоматизированную ячейку декорирования значительны. Это требует точного проектирования, интеграции роботов и специальных инструментов. Однако вы должны сопоставить эти капитальные затраты с долгосрочным сокращением операционных расходов. Для ручной отделки требуется небольшая армия операторов, владеющих воздушными долотами. Он медленный, непоследовательный и очень подвержен эргономическим травмам. Автоматизация этого процесса исключает трудозатраты. Что еще более важно, это радикально снижает процент брака полностью обработанных деталей. Сохранение одной партии сложных блоков двигателей из мусорного бака часто оправдывает инвестиции в оборудование.
Литейные предприятия также должны оценить, как модернизировать устаревшее оборудование. Переход от устаревших колод требует стратегического планирования. Полная замена линии первичной выбивки останавливает производство на несколько недель. Часто дополнительная модернизация дает более высокую отдачу от инвестиций. Литейные заводы сохраняют существующую выбивную площадку для первичного разделения сыпучих материалов. Затем они устанавливают специальную ячейку для декорирования в автономном режиме. Этот гибридный подход позволяет решать возникающие сложности литья, не требуя капитального ремонта линии первичного формования.
Занимаемая площадь и интеграция линий представляют собой физические проблемы. Встряхивающие машины интегрируются непосредственно в существующий конвейерный поток. Они занимают линейную площадь. Оборудование для декорирования требует специального пространственного планирования. Эти машины работают внутри акустически закрытых ячеек. Им часто требуются роботизированные погрузочные станции, промежуточные конвейеры и специальные воздуховоды для сбора пыли. Поиск места для автономной камеры декорирования в переполненном литейном цехе требует тщательного проектирования объекта. Вы должны составить карту потока материалов, чтобы гарантировать, что новая ячейка не станет узким местом для вилочных погрузчиков.
Использование тяжелого литейного оборудования сопряжено с неизбежными эксплуатационными рисками. Стратегии превентивного смягчения последствий обеспечивают беспрепятственную установку и защиту ваших сотрудников.
Соблюдение требований по акустике и охране окружающей среды является наиболее насущной проблемой. Процессы встряхивания и декорирования создают сильный шум, часто превышающий 100 децибел. Они также выделяют огромное количество вдыхаемой кремнеземной пыли. Вокруг оборудования необходимо установить прочные акустические кожухи. Обязательны системы пылеулавливания высокой производительности. Рукавные фильтры должны обеспечивать достаточную производительность кубических футов в минуту (CFM), чтобы поддерживать отрицательное давление внутри камеры декорирования и предотвращать утечку кремнезема в более обширное помещение. Недостаточный размер пылесборника приведет к немедленным нарушениям OSHA и быстрому износу оборудования.
Стоимость инструментов и приспособлений часто удивляет руководителей литейного производства. Для системы декорирования требуются зажимные приспособления, изготовленные по индивидуальному заказу для каждой уникальной геометрии отливки, которую вы производите. Если ваш литейный цех производит пятьдесят различных сложных деталей, вам понадобится пятьдесят разных приспособлений. Уменьшите эти скрытые затраты за счет модульной конструкции светильников. Инженерные опорные плиты, на которые можно установить сменные зажимные губки. Это снижает затраты на обработку при внедрении новых продуктов и сводит к минимуму требования к хранению приспособлений.
Обучение операторов должно развиваться вместе с оборудованием. Переход от установки ручной выбивки к автоматизированной ячейке требует изменения навыков рабочей силы. Операторы больше не используют монтировки; они взаимодействуют с экранами HMI. Они должны понимать программирование ЧПУ и ПЛК. Им необходимо обучение, чтобы устранять неисправности роботов и устранять ошибки датчиков. Инвестируйте значительные средства в обучение, предоставляемое поставщиком, на этапе ввода в эксплуатацию, чтобы предотвратить ненужные простои, вызванные ошибками оператора. Хорошо обученный оператор может диагностировать неисправность пневматики за считанные минуты, тогда как неподготовленный оператор просто отключит линию.
Выбор того, какой станок лучше, полностью зависит от внутренней геометрии производимых вами отливок. Вытрясочная машина остается бесспорным «рабочим лошадкой» для первичного разделения форм и удаления сыпучего песка. Однако машина для декорирования необходима для точной эвакуации сложных внутренних полостей, до которых не может добраться стандартная вибрация.
Следуйте этой логике составления короткого списка. Выбирайте высокопроизводительную вибрационную машину, если ваша номенклатура продукции состоит из тяжелых отливок с внешним слоем и простых стержней, где основной движущей силой является объемная производительность. Инвестируйте в специальное оборудование для декорирования, если ваше предприятие производит сложные детали с толстым слоем сердцевины, в которых остаточный внутренний песок вызывает дефекты последующей обработки или требует большого ручного труда.
Выполните следующие шаги, чтобы окончательно определить стратегию использования оборудования:
Проведите комплексную проверку лома, чтобы точно определить финансовые потери, вызванные остаточным внутренним песком за последние двенадцать месяцев.
Отправьте самую сложную отливку с толстым сердечником производителю оборудования для испытания живого удаления песка.
Измерьте точное время цикла и скорость извлечения песка во время испытания, чтобы установить точные базовые показатели производства.
Проконсультируйтесь с инженером-технологом литейного производства, чтобы определить необходимую площадь и требования к сбору пыли для автоматизированной автономной ячейки.
Рассчитайте прогнозируемую рентабельность инвестиций, сравнив капитальные затраты на оборудование с совокупной экономией за счет исключения ручного труда и сокращения брака при механической обработке.
Ответ: Нет. Выбивная машина превосходно удаляет внешние формы и сыпучий песок. Однако его кинетическая энергия распространяется по прямым линиям и не может проникнуть в глухие отверстия или сложные внутренние водяные рубашки. Отливки со сложными внутренними полостями строго требуют специального оборудования для декорирования, которое физически выбивает и выбивает застрявший песок из детали.
Ответ: Линейная вибрация движется строго вертикально, оказывая агрессивные удары вверх, идеально подходящие для разрушения тяжелых и жестких песчаных масс. Эллиптическая, или стержневая, вибрация сочетает в себе вертикальное воздействие и горизонтальное движение. Это эллиптическое действие помогает передавать заброс вперед по палубе, одновременно постоянно стряхивая внешний песок.
О: Да, они эффективно обрабатывают оба материала. Однако сила пневматического удара и скорость вращения должны быть откалиброваны специально для типа металла. Алюминиевые отливки требуют меньших ударных усилий для предотвращения вмятин на поверхности или структурной деформации, тогда как чугунные отливки могут выдерживать очень агрессивное пневматическое долбление.
Ответ: Вы должны рассчитать общее количество энергии, потребляемой на тонну переработанного металла. Для вибрационных настилов измерьте непрерывную потребляемую мощность электрических вибрационных двигателей в киловаттах. Для оборудования для декорирования необходимо измерить как электрическую мощность вращающихся сервоприводов, так и затраты энергии, необходимые для создания огромных объемов сжатого воздуха, используемых молотками.
Ответ: Техническое обслуживание в значительной степени предполагает борьбу с усталостью конструкции, вызванной постоянной сильной вибрацией. Основные затраты включают замену массивных эксцентриковых подшипников, замену усталых виброрессор, а также ремонт или замену тяжелых перфорированных стальных настилов, которые страдают от постоянного истирания и ударных повреждений.
Ответ: Обе машины создают уровень шума, который легко превышает ограничения безопасности OSHA. Вокруг оборудования необходимо установить прочные акустические кожухи. В этих корпусах используются звукопоглощающие панели и изолированные фундаменты, чтобы предотвратить передачу шума и вибрации на окружающие конструкции объекта, защищая персонал от акустических травм.
