Производственные операции по литью металлов в больших объемах сталкиваются с постоянным узким местом на этапе окончательной обработки: удалением внутренних стержней из песка из сложных отливок. Ручное удаление песка во многом зависит от пневматических инструментов и физической силы. Этот устаревший подход приводит к непредсказуемому времени цикла и замедляет общее производство. Это также приводит к высокому проценту брака из-за случайного повреждения отливки. Кроме того, ручная обработка молотком подвергает рабочих серьезному риску для здоровья. Операторы сталкиваются с постоянным воздействием кремнеземной пыли и подвергаются высокому риску развития вибрационного синдрома. Чтобы оставаться конкурентоспособными, литейные предприятия должны отказаться от переменного ручного труда. Внедрение автоматизированной машины для декорирования обеспечивает необходимое обновление операционной системы. Эта технология превращает внутреннее удаление песка из непредсказуемой ручной работы в тщательно контролируемый и масштабируемый производственный процесс. Автоматизация обеспечивает предсказуемость и точность в отделе отделки. Наконец-то вы можете согласовать скорость отделки с автоматическими линиями разливки, гарантируя более плавный, безопасный и высокоэффективный производственный процесс.
Сокращение брака: Автоматизированные машины для декорирования используют точные регулируемые частоты вибрации для удаления песка, не вызывая микротрещин или повреждений поверхности сложных отливок.
Ускорение производительности: интеграция специальной станции декорирования значительно сокращает время цикла, согласовывая темп работы отдела отделки с линиями формования и заливки.
Безопасность и соответствие требованиям: Закрытые системы декорирования снижают содержание переносимой по воздуху кремнеземной пыли, контролируют акустическую эмиссию и устраняют эргономические риски, связанные с ручной обработкой молотком, обеспечивая строгие экологические и профессиональные требования.
График окупаемости инвестиций: Капитальные затраты на оборудование для декорирования обычно окупаются за счет снижения затрат на рабочую силу, снижения уровня дефектов, снижения энергопотребления и повышения общей эффективности оборудования (OEE).
Масштабирование литейного производства обнажает явные недостатки традиционных методов удаления песка. Ручное декорирование просто не может идти в ногу с современными автоматизированными линиями формования и заливки. Если полагаться на людей-операторов, которые вручную выбивают сложные песчаные керны, это немедленно создает узкие места на производстве. Физические ограничения ручного труда напрямую снижают производительность всего предприятия.
Ручное декорирование невероятно трудоемко. Рабочие используют тяжелые пневматические молотки, чтобы неоднократно ударять по отливкам, стремясь разрушить внутренние связующие стержня из песка грубой силой. Требуемые физические нагрузки огромны, и оператор быстро наступает утомление. По мере увеличения усталости снижается тщательность удаления песка. Из-за этого несоответствия остаточный песок задерживается глубоко внутри сложных внутренних рубашек охлаждения или каналов для жидкости.
Вторичная очистка: Отливки с остатками песка требуют вторичной ручной очистки. Это добавляет ненужные трудозатраты на каждую партию и нарушает производственный поток.
Повреждения после обработки: Захваченный песок часто вылетает во время последующей обработки на станке с ЧПУ. Кварцевый песок обладает высокой абразивностью. Когда он смешивается с охлаждающей жидкостью, он быстро разрушает дорогостоящие режущие инструменты, ускоряет их износ и приводит к остановке производства из-за преждевременной замены инструмента.
Повышенный процент брака. Чрезмерная ручная обработка молотком часто приводит к образованию вмятин на поверхности или микротрещинам в самой отливке. Это приводит к потере энергии и сырья, уже вложенных в разлитый металл.
Производительность литейного производства равна скорости самого медленного процесса. На многих предприятиях отделы отделки и уборки существенно влияют на общую производительность. Автоматические формовочные машины быстро производят формы, а автоматизированные системы заливки эффективно заполняют эти формы. Однако если процесс декорирования предполагает ручной труд, отливки скапливаются на охлаждающемся полу. Отделочное отделение просто не может достаточно быстро обработать металл.
Ручное декорирование плохо масштабируется. Вы не можете легко удвоить производительность отделочных работ, не удвоив площадь и рабочую силу. Нанимать и удерживать работников для такого тяжелого и тяжелого физического труда становится все труднее. Невозможность линейного масштабирования ручного декорирования с помощью автоматизированных разливочных линий вынуждает литейные предприятия ограничивать основное производство. Переход на автоматизированную систему отделки устраняет это узкое место и позволяет всему предприятию работать на полную мощность.

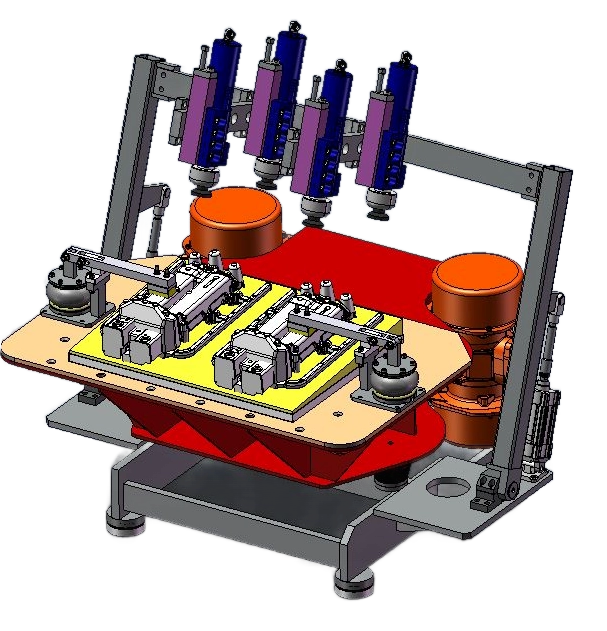

Переход на автоматизированное удаление песка преображает отделочный цех. Специальная машина для декорирования привносит точность, скорость и безопасность в хаотичный процесс. Литейные предприятия получают немедленный контроль над временем цикла и процентом брака.
Автоматизированное декорирование основано на целевой кинетической энергии, а не на случайной грубой силе. В этих машинах используются программируемые серводвигатели для генерации определенных частот вибрации. Оборудование надежно фиксирует отливку и применяет направленную энергию удара. Эта энергия передается через металл непосредственно в песчаный сердечник, быстро разрывая химические связи песчаного связующего.
Настоящее преимущество заключается в настройке резонанса. Каждая геометрия отливки имеет определенную резонансную частоту. Современное оборудование для декорирования позволяет операторам настраивать частоту вибрации в соответствии с отливкой. Этот целенаправленный резонанс измельчает внутренний песок, не вызывая металлургического напряжения в металле. Предотвращение напряжений необходимо при обработке тонкостенных алюминиевых деталей или сложных чугунных отливок. Ручная обработка молотком часто приводит к растрескиванию или деформации этих деликатных участков. Прецизионный контроль частоты устраняет этот риск и значительно снижает процент брака.
Автоматизация заменяет переменный человеческий труд фиксированными программируемыми машинными циклами. Ручному оператору может потребоваться пять минут, чтобы очистить сложный блок двигателя в понедельник утром. К полудню пятницы усталость может продлить это время до двенадцати минут. Эта изменчивость делает планирование производства практически невозможным. Автоматизированное оборудование выполняет одно и то же время цикла при каждом запуске.
Предсказуемая пропускная способность позволяет точно планировать и обеспечивать надежные сроки доставки. Современное оборудование для декорирования часто имеет конфигурации с несколькими станциями или несколькими головками. Эти системы обрабатывают две, четыре или даже шесть отливок одновременно. Установка с несколькими головками значительно сокращает время цикла изготовления каждой детали, гарантируя, что отдел отделки легко сможет справиться с непрерывной производительностью линии разливки.
Среда литейного производства представляет значительный риск для здоровья, в первую очередь из-за кремнеземной пыли и шума. При ручном декорировании образуются массивные облака переносимого по воздуху кремнезема. Вдыхание этой пыли приводит к силикозу — тяжелому респираторному заболеванию. Регулирующие органы строго контролируют и наказывают за чрезмерное воздействие кремнезема. Современное оборудование для декорирования напрямую устраняет эту опасность.
Автоматизированные системы работают внутри полностью закрытых, звукоизолированных кабин. Эти кабины оснащены специальными отверстиями для пылеудаления. Мощные пылесосы вытягивают содержащийся в воздухе кремнезем из камеры до того, как откроется дверь. Это поддерживает чистоту окружающего завода воздуха и обеспечивает строгое соблюдение нормативных требований. Автоматизация полностью освобождает оператора от физического процесса удара, устраняя риск синдрома вибрации рук (HAVS).
Традиционное ручное декорирование в значительной степени зависит от сжатого воздуха. Пневматические молоты постоянно потребляют огромные объемы воздуха. Производство сжатого воздуха является одной из самых дорогостоящих затрат на коммунальные услуги на любом производственном предприятии. Пневматические системы также склонны к утечкам, что приводит к дальнейшей трате энергии.
В современных автоматизированных системах декорирования используются высокоэффективные сервоэлектрические приводы. Электрические вибрационные двигатели потребляют лишь часть энергии, необходимой для питания группы пневматических ручных инструментов. Кинетическая энергия передается непосредственно в отливку с минимальными потерями. Переход от пневматического к электрическому приводу значительно снижает общий выброс углекислого газа в отделе отделки.
Метрика | Ручное пневматическое декорирование | Автоматизированная машина для декорирования |
|---|---|---|
Время цикла | Сильно изменчива (зависит от усталости) | Фиксированный, программируемый и последовательный |
Скорость лома | Высокий (из-за урона грубой силой) | Низкий (из-за резонансной настройки) |
Источник энергии | Большой объем сжатого воздуха | Эффективные сервоэлектрические приводы |
Опасность оператора | Воздействие кремнезема, HAVS, высокий уровень шума | Полностью закрытый, изолированный режим работы |
Инвестиции в автоматизированное отделочное оборудование обеспечивают высокую окупаемость инвестиций. Литейные предприятия окупают свои капитальные затраты за счет нескольких сложных факторов. Прямые затраты на рабочую силу снижаются, поскольку для обработки того же объема отливок требуется меньше операторов. Резкое сокращение количества лома позволяет экономить сырье и энергию плавки. Затраты на расходные материалы уменьшаются, поскольку исчезает необходимость в ручных пневматических инструментах и сменных долотах.
Помимо прямой экономии, автоматизация обеспечивает стратегическое преимущество в сфере труда. Литейные предприятия с трудом нанимают рабочих для выполнения задач, требующих физического наказания. Автоматизируя процесс декорирования, вы можете перераспределить существующую рабочую силу на более ценные должности. Операторы могут перейти к обеспечению качества, программированию машины или профилактическому обслуживанию. Это улучшает удержание сотрудников и использует человеческий интеллект там, где это наиболее важно.
Не все технологии декорирования подходят для каждого типа отливки. Выбор подходящего оборудования требует соответствия механики машины вашим конкретным производственным потребностям. Литейные предприятия должны оценить механическую вибрацию, водоструйные и тепловые системы. Каждая технология предлагает определенные преимущества в зависимости от сложности отливки и химического состава связующего.
Механические вибрационные системы являются «рабочими лошадками» литейной промышленности. Они используют сверхмощные электродвигатели для создания высокочастотных ударов. Машина зажимает отливку и сильно встряхивает ее, измельчая внутренний песчаный стержень. Рыхлый песок затем выпадает через естественные отверстия отливки.
Эти системы идеально подходят для крупносерийного производства. Они превосходно справляются с обработкой автомобильных деталей, таких как блоки двигателей, головки цилиндров и стандартное чугунное или алюминиевое литье. Основными преимуществами являются высокая скорость обработки, высокая надежность и низкое энергопотребление. Однако механические системы имеют ограничения. Им сложно полностью очистить очень сложные, глубоко внутренние рубашки охлаждения без вторичных процессов. Если в отливке недостаточно выходных отверстий, измельченный песок не сможет легко выйти наружу.
Водоструйные системы используют совершенно другой подход. Вместо вибрации они используют потоки воды под высоким давлением, чтобы выбить песчаный стержень из отливки. Роботизированная рука обычно направляет специализированное сопло непосредственно во внутренние полости отливки. Вода под высоким давлением мгновенно прорезает затвердевший песчаный связующий материал.
Эта технология лучше всего подходит для компонентов аэрокосмической промышленности, деликатных сплавов и отливок с очень сложной внутренней геометрией. Самым большим преимуществом является полное отсутствие механических воздействий. Водяная струя прекрасно удаляет все остатки связующего, не вибрируя и не повреждая хрупкий металл. Однако водоструйные системы требуют более высокого начального капитала. Они также требуют сложных систем очистки и фильтрации воды для отделения влажного песка от воды. Время цикла обычно меньше по сравнению с механической вибрацией.
Особенность | Механическая/вибрационная отделка | Водоструйная отделка |
|---|---|---|
Первичный механизм | Высокочастотное кинетическое воздействие и резонанс. | Целевые потоки воды под высоким давлением. |
Лучшие варианты использования | Блоки двигателей, крупносерийная автотехника, стандартное железо. | Аэрокосмическая промышленность, деликатные сплавы, сложные внутренние оболочки. |
Механический стресс | От низкого до умеренного (требуется точная настройка резонанса). | Нулевая механическая нагрузка на отливку. |
Время цикла Скорость | Очень быстро (часто менее 60 секунд за цикл). | Медленнее (требуется точная настройка роботизированного сопла). |
Требования к утилитам | Электроэнергия, стандартное пылеудаление. | Насосы высокого давления, комплексная фильтрация воды. |
Термическое декорирование сочетает в себе термическую обработку с разрушением стержневой смеси. Отливки помещают в высокотемпературную печь. Интенсивное тепло сжигает органические связующие, скрепляющие песчаный сердечник. Когда связующее сгорает, песчаное ядро распадается на рыхлые зерна. Этот процесс часто используется как металлургическая термообработка самой отливки.
Объединение термического декорирования с рекультивацией песка обеспечивает значительную экономию материалов. Как только песок высыпается из отливки, автоматические конвейеры транспортируют его непосредственно на установку регенерации. Система очищает и охлаждает песок, подготавливая его к немедленному повторному использованию в керноотбрасывателе. Переработка стержневого песка непосредственно в процессе отделки резко снижает потребности в закупках сырья и сводит к минимуму плату за утилизацию отходов.
Тип используемого связующего песка во многом определяет выбор технологии декорирования. Литейная промышленность быстро переходит на экологически чистые неорганические связующие. Эти связующие не производят вредных выбросов во время заливки. Однако неорганические связующие значительно затвердевают после литья. Они не выгорают и не разлагаются под воздействием тепла расплавленного металла, как это делают традиционные органические смолы.
Для удаления неорганических ядер требуется декорирующее оборудование со значительно более высокой ударной силой. Чтобы разорвать эти жесткие связи, вам нужны специальные конфигурации молотков и агрессивные профили вибрации. Альтернативно, водоструйные системы превосходно растворяют неорганические связующие. Вы также должны рассмотреть песчаные стержни, напечатанные на 3D-принтере. Печатные сердечники часто имеют невероятно сложную, невентилируемую внутреннюю геометрию. Эти сложные конструкции требуют хорошо программируемых многоосных машин для отделки, чтобы обеспечить успешную эвакуацию всего захваченного песка.
Приобретение автоматизированной системы удаления песка требует тщательной технической оценки. Вы должны выйти за рамки базовых спецификаций и проанализировать, как оборудование интегрируется в ваше конкретное предприятие. Сосредоточьтесь на грузоподъемности, совместимости с системами автоматизации и требованиях к долгосрочному техническому обслуживанию.
Физический размер и вес ваших отливок определяют необходимый размер машины. Вы должны оценить предел максимальной полезной нагрузки машины. Этот предел должен легко превышать вес самой тяжелой отливки, включая внутренний песок и литниковую систему. Ежедневное доведение машины до максимального предела полезной нагрузки ускорит износ и приведет к преждевременному выходу двигателя из строя.
Не менее важна и система крепления. Машина должна надежно захватывать отливку, не сдавливая ее. Оцените гибкость замены инструментов и приспособлений. Высокопроизводительные и малообъемные производственные среды требуют быстрой замены приспособлений. Если замена зажимных губок занимает два часа, вы теряете ценное производственное время. Ищите системы с быстросменными инструментами или программируемыми адаптивными зажимными губками, которые подходят для работы с различными геометриями.
Автономная машина по-прежнему требует ручной загрузки, что ограничивает ее потенциал. Чтобы максимизировать производительность, оборудование должно легко интегрироваться с существующей системой автоматизации литейного производства. Оцените способность машины взаимодействовать с роботизированными погрузочно-разгрузочными манипуляторами. Двери кабины должны быстро открываться и обеспечивать свободный доступ для захвата робота.
Оцените системы управления. ПЛК машины должен безупречно взаимодействовать с вашим центральным программным обеспечением управления литейным производством. Возможности регистрации данных необходимы для автоматического отслеживания времени цикла, частоты вибрации и кодов неисправностей. Убедитесь, что система включает в себя автоматические конвейеры для разгрузки песка. Измельченный песок необходимо постоянно удалять из основания машины, чтобы предотвратить внутренние засоры.
Первоначальные капитальные затраты — это лишь одна часть финансового уравнения. Вы должны оценить текущие эксплуатационные расходы, необходимые для поддержания работы оборудования. Потребление электроэнергии является основным фактором. Сравните мощность серводвигателей разных производителей в киловатт-часах. Высокоэффективные двигатели экономят тысячи долларов ежегодно.
Учитывайте требования к сжатому воздуху для пневматических зажимных губок или внутренних продувочных сопел. Чрезмерное использование воздуха, хотя и меньше, чем у ручных инструментов, все же приводит к увеличению затрат на коммунальные услуги. Фактор утилизации отходов. Если вы выберете водоструйную систему, рассчитайте затраты, связанные с фильтрацией и утилизацией влажного песчаного осадка. Понимание этих текущих расходов обеспечивает точное составление бюджета и предотвращает финансовые сюрпризы после установки.
Условия литейного производства невероятно суровы. Декорировочное оборудование работает в условиях непрерывного шторма высокоабразивного кварцевого песка. Эта среда быстро разрушает незащищенные механические компоненты. Вы должны проанализировать долговечность внутренней конструкции машины. Убедитесь, что все линейные направляющие, подшипники и двигатели полностью герметичны и находятся под давлением во избежание попадания пыли.
Оцените доступность часто изнашиваемых деталей. Молотки, зажимные губки и виброизолирующие крепления со временем потребуют замены. Если для замены молота потребуется разборка всей кабины, время простоя при обслуживании резко возрастет. Изнашиваемые детали должны быть легко доступны с передней части машины. Ознакомьтесь с соглашением об уровне обслуживания поставщика, чтобы убедиться, что он гарантирует быструю доставку запасных частей.
Установка тяжелого промышленного оборудования сопряжена с определенными рисками. Правильное планирование необходимо для обеспечения плавного перехода от ручной к автоматизированной отделке. Вы должны учитывать требования к фундаменту, акустическим требованиям и обучению операторов задолго до того, как оборудование прибудет на ваш этаж.
Высокочастотные вибрационные машины генерируют огромное количество кинетической энергии. Если ее не изолировать должным образом, эта энергия передается непосредственно в пол литейного цеха. Передача структурной вибрации может серьезно повредить находящееся рядом прецизионное оборудование, такое как фрезерные станки с ЧПУ или машины для контроля КИМ. Это также может привести к долговременному повреждению фундамента здания.
Для снижения этого риска требуется точное пространственное планирование и гражданское строительство. Вы не можете просто прикрепить эти машины к стандартному бетонному полу. Они требуют изолированного железобетонного фундамента. Монтажная площадка должна быть физически отделена от окружающей плиты перекрытия с помощью вибропоглощающих материалов. Тесно сотрудничайте с поставщиком оборудования, чтобы получить точные чертежи фундамента за несколько месяцев до поставки.
Ударное декорирование – невероятно громкий процесс. Удар металла по металлу в сочетании с высокочастотной вибрацией легко превышает безопасный предел децибел. Работа на уровне выше 85 децибел без надлежащей защиты нарушает правила техники безопасности и влечет за собой крупные штрафы. Шумовое загрязнение также ухудшает рабочую среду на всем предприятии.
Убедитесь, что в комплект поставки входят прочные акустические кожухи. Кабина машины должна быть изготовлена из толстых звукопоглощающих материалов. Внимательно осмотрите дверные уплотнители, так как шум легко уходит через плохие прокладки. Правильно спроектированная акустическая кабина снижает рабочий шум до безопасного и соответствующего уровня, защищая ваших сотрудников и вашу компанию от ответственности.
Автоматизированное оборудование требует квалифицированных операторов для управления процессом. Неправильно настроенные настройки вибрации могут уничтожить партию дорогостоящих отливок за считанные секунды. Слишком сильное зажимное усилие может привести к разрушению хрупких алюминиевых деталей. Перевод вашего персонала с ручного ковки на машинное программирование требует целенаправленных усилий.
Подчеркните необходимость всестороннего обучения поставщиков. Ваша команда должна научиться создавать конкретные рецепты обработки для отливок различной геометрии. Им необходимо понять, как настраивать частоту вибрации и точно регулировать силу удара. Обслуживающий персонал должен быть обучен протоколам ежедневного профилактического обслуживания. Надлежащее обучение позволит вам максимально использовать потенциал оборудования, избегая при этом катастрофических ошибок при настройке.
Начните комплексный анализ времени цикла с поставщиками, включенными в короткий список, чтобы сравнить их предлагаемую пропускную способность с текущим базовым уровнем, заданным вручную.
Запросите физическое пилотное испытание с использованием самой сложной и комплексной отливки вашего литейного производства, чтобы проверить реальные возможности машины по удалению стержня.
Проведите тщательный аудит объекта вместе с инженерами-строителями, чтобы определить необходимую изоляцию фундамента и требования к звукоизоляции.
Уточните у производителя оборудования текущий химический состав связующего, чтобы убедиться, что сила удара машины способна выдержать твердость после отливки.
Ответ: Время цикла значительно варьируется в зависимости от размера отливки, сложности сердцевины и типа связующего. Стандартная отливка из автомобильного чугуна может занять от 10 до 30 секунд. Очень сложная геометрия или жесткие неорганические связующие могут увеличить время цикла до 3 минут. Машины с несколькими головками обрабатывают несколько деталей одновременно, что значительно сокращает среднее время обработки одной детали.
О: Да, современные машины эффективно обрабатывают оба материала. Операторы должны строго корректировать программируемые рецепты. Алюминий мягче и более склонен к деформации. Давление зажима, сила удара и частота вибрации должны быть снижены по сравнению с агрессивными настройками, используемыми для отливок из тяжелого чугуна.
О: Неорганические связующие сохраняют высокую остаточную прочность после отливки, поскольку они не выгорают, как органические смолы. Для их обработки требуются специализированные, ударопрочные механические машины с агрессивной конфигурацией молотков. Водоструйные системы также очень эффективны, поскольку вода под высоким давлением растворяет и прорезает жесткие неорганические связи, не полагаясь на механическую силу.
Ответ: Автоматизированные системы оснащены специальными разгрузочными желобами, встроенными в основание машины. Когда стержневой песок измельчается, он падает через эти желоба прямо на вибрационные конвейеры. Эти конвейеры транспортируют рыхлый песок из зоны отделки и подают его непосредственно в установки термической или механической регенерации для переработки.
Ответ: Высокочастотное кинетическое оборудование нельзя прикрепить болтами к стандартным заводским цехам. Им требуются изолированные железобетонные подушки. Эти специализированные основы поглощают огромную кинетическую энергию, генерируемую во время цикла. Изоляция предотвращает передачу вибрации конструкции, которая в противном случае могла бы повредить здание или вывести из строя расположенное рядом прецизионное обрабатывающее оборудование.
Ответ: Ни то, ни другое не лучше; они служат различным потребностям. Гидроабразивное декорирование лучше всего подходит для деликатных сплавов и сложной внутренней геометрии, поскольку при этом возникает нулевое механическое напряжение. Механическая вибрация значительно лучше подходит для высокоскоростных и крупносерийных производств, где приоритетными являются сокращение времени цикла и снижение эксплуатационных затрат.
Ответ: Автоматизированные системы значительно повышают безопасность, освобождая операторов от опасного ручного труда. Закрытые вытяжные кабины улавливают переносимую по воздуху кварцевую пыль, предотвращая респираторные заболевания и обеспечивая соблюдение экологических требований. Акустические кожухи справляются с сильным шумовым загрязнением. Автоматизация исключает эргономические травмы и вибрационный синдром, возникающие при ручном пневмоударе.
