Точность ворот при литье под давлением определяет структурную целостность и внешний вид конечной детали. Он также контролирует эффективность всего производственного цикла. Неправильно рассчитанные размеры литников приводят к высоким скоростям сдвига, коротким выстрелам или чрезмерному времени цикла. Негабаритные или неправильно расположенные ворота создают узкие места в постобработке в цехе. Эти узкие места увеличивают затраты на ручной труд и повышают риск повреждения деталей во время демонтажа.
Переход от теоретического проектирования пресс-форм к реальности производства требует двойного подхода. Вы должны точно рассчитать размеры литника на основе реологии полимера, размера порции и геометрии детали. Вы также должны согласовать эти размеры с автоматизированными решениями постобработки. Установка подходящего станка для резки ворот обеспечивает масштабируемость производства и исключает несоответствия при ручной обрезке.
Формульная точность: размеры ворот (глубина, ширина и длина) должны рассчитываться с использованием определенных коэффициентов, привязанных к номинальной толщине стенки детали, общему объему впрыска и индексу вязкости полимера.
Компромисс между потоком и замерзанием: затвор должен быть достаточно большим, чтобы упаковать деталь без чрезмерного сдвига, но при этом достаточно маленьким, чтобы быстро замерзнуть и минимизировать время цикла.
Общесистемное согласование: определение размеров ворот не может производиться изолированно; он должен учитывать производительность машины для впрыска, вес рабочего колеса и компоновку с несколькими полостями.
Зависимость постобработки: рассчитанная площадь поперечного сечения ворот напрямую определяет необходимую силу резания для удаления, определяя характеристики оборудования постобработки.
Окупаемость инвестиций в автоматизацию: переход от ручной обрезки к специальной машине для резки ворот оправдан, когда толщина ворот, твердость материала и объемы производства превышают ручные эргономические пороги.
Оптимальный литник выполняет три основные функции в процессе литья под давлением. Во-первых, он контролирует направление потока полимера в полость. Во-вторых, он управляет скоростью сдвига, чтобы предотвратить деградацию материала. В-третьих, это обеспечивает правильную объемную упаковку до того, как произойдет замерзание. Если ворота не справятся с какой-либо из этих задач, формованная деталь будет иметь дефекты. Инженеры должны тщательно сбалансировать эти требования в цехах. Ворота, которые быстро заполняют полость, могут замерзнуть слишком медленно, что приведет к увеличению времени цикла. Ворота, которые быстро замерзают, могут ограничить поток и стать причиной коротких ударов или серьезных провалов на участках с толстыми стенами.
Площадь поперечного сечения литника напрямую влияет на скорость полимера. Когда расплав пластика пробивается через узкие ворота, его скорость резко возрастает. Это быстрое движение вызывает трение, известное как сдвиговый нагрев. Умеренный сдвиговый нагрев помогает снизить вязкость и способствует заполнению полостей. Однако чрезмерный сдвиг разрушает полимерные цепи. Деградация материала приводит к ломкости деталей, обесцвечиванию и появлению следов расплывания. Различные полимеры имеют разные пределы скорости сдвига, которые необходимо учитывать при выборе размера литника.
Максимально допустимые скорости сдвига для обычных полимеров | ||
Тип полимера | Максимальная скорость сдвига (1/с) | Риск превышения лимита |
|---|---|---|
ПВХ (жесткий) | 20 000 | Сильное горение, коррозионные выделения газов |
Поликарбонат (ПК) | 40 000 | Разрыв цепи, потеря ударной прочности |
АБС | 50 000 | Расширение поверхности, изменение цвета |
Полипропилен (ПП) | 100 000 | Минимальная деградация, риск вспышки увеличивается |
Нейлон (PA66) | 100 000 | Деградация материала, хрупкое разрушение |
И наоборот, слишком большой затвор уменьшает сдвиг, но увеличивает время заполнения. Более медленное время заполнения приводит к преждевременному охлаждению фронта расплава. Такое охлаждение приводит к появлению заметных линий сварного шва и неполному заполнению, особенно в тонкостенных изделиях.
Размер литника напрямую влияет на конечный внешний вид и структурную целостность отлитого компонента. Затворы большего размера обеспечивают превосходное давление уплотнения, что уменьшает количество раковин и внутренних пустот. Однако они оставляют значительный след. Этот остаток требует агрессивной обрезки, часто оставляя видимый шрам на поверхности детали. Ворота меньшего размера оставляют минимальные следы и улучшают косметический вид. Тем не менее, они ограничивают давление упаковки. Ограниченная упаковка увеличивает внутренние напряжения в деталях и коробление размеров. Вы должны сопоставить эти косметические и структурные компромиссы с предполагаемым применением конечного продукта. Для стеклонаполненных материалов расположение и размер литника также определяют ориентацию волокон, что сильно влияет на механическую прочность конечной детали.
Точный размер ворот начинается с определения общего объема выстрела. Требуемый объем дроби рассчитывается путем деления общего веса дроби на удельную плотность материала при температуре обработки. Общий вес дроби включает вес детали, умноженный на количество полостей, плюс вес бегунка.
Взвесьте последнюю часть (например, 25 грамм).
Умножьте на количество полостей (например, 4 полости = 100 грамм).
Добавьте расчетный вес направляющей и литника (например, 15 граммов).
Общий вес выстрела = 115 грамм.
Разделите на плотность расплава полимера (например, ABS при 0,95 г/см³), чтобы найти объем (121 см³).
Преобразование этого веса в объем гарантирует, что затвор сможет справиться с необходимым потоком материала без чрезмерного падения давления в системе подачи.
Вы должны согласовать рассчитанный объем впрыска с теоретической производительностью термопластавтомата. Рассчитайте теоретический объем по формуле: квадрат диаметра шнека, умноженный на 0,785, затем умноженный на ход впрыска. Машина должна эффективно произвести необходимый выстрел через рассчитанные ворота. Отраслевой стандарт требует использования от 20% до 80% емкости ствола. Если заслонка слишком мала по сравнению с мощностью машины, вы испытаете серьезные перепады давления. Машине будет сложно упаковать форму, что приведет к несоответствию размеров деталей и увеличению количества брака.
Различные полимеры демонстрируют различное поведение текучести под воздействием тепла и давления. Материалы с высокой вязкостью, такие как поликарбонат (ПК) и жесткий ПВХ, сопротивляются течению. Эти материалы требуют большей глубины затвора, чтобы предотвратить чрезмерный сдвиг и потерю давления. Смолы с высокой текучестью, такие как нейлон, полипропилен (ПП) и АБС, легко текут. Для этих материалов вы можете использовать ворота меньшего размера, не рискуя делать короткие удары. Точная классификация полимера является обязательным шагом перед применением каких-либо формул определения размера.
Вязкость материала и базовые соотношения глубины затвора | ||
Тип полимера | Характеристика потока | Типичная глубина ворот (% толщины стены) |
|---|---|---|
Поликарбонат (ПК) | Высокая вязкость/жесткий | 70% - 90% |
ПММА (акрил) | Высокая вязкость | 70% - 85% |
АБС | Средняя вязкость | 60% - 75% |
ПОМ (Ацеталь) | Средняя вязкость | 50% - 70% |
Полипропилен (ПП) | Низкая вязкость/высокая текучесть | 50% - 65% |
Нейлон (Пенсильвания) | Низкая вязкость/высокая текучесть | 40% - 60% |
Номинальная толщина стенки детали определяет базовую глубину литника. Стандартное эмпирическое правило связывает максимальную толщину стены непосредственно с размерами ворот. Если разместить небольшой затвор на толстостенной секции, то затвор замерзнет до того, как полость полностью заполнится. Это преждевременное замерзание приводит к образованию раковин и пустот. Всегда располагайте литник в самой толстой части детали. Для первоначальных расчетов глубины основывайте свои первоначальные расчеты на конкретной толщине стенки, чтобы обеспечить достаточное давление уплотнения.
Ворота не функционируют самостоятельно. Это последнее ограничение в более широкой системе кормления. Вы должны установить объемную взаимосвязь между литником, диаметром желоба и воротами. Такое соотношение обеспечивает сбалансированное падение давления по всей форме. Бегунок должен быть больше литника, чтобы поддерживать температуру и давление расплава. Если размер бегунка слишком мал, материал остынет и увеличится в вязкости еще до того, как достигнет ворот, что сделает расчеты ворот бесполезными. Установка холодных пробковых колодцев в местах пересечения направляющих предотвращает блокирование ворот охлажденным материалом.
Краевые ворота — наиболее распространенный тип, используемый при литье под давлением. Их прямоугольная форма облегчает обработку и модификацию. Расчет их размеров требует системного подхода, основанного на геометрии детали и материале.
Глубина (h): Рассчитайте глубину в процентах от номинальной толщины стены (t). Для материалов с высокой текучестью используйте 50%. Для вязких материалов используйте до 90%. Формула: h = t × Константа материала. Если толщина стены 3,0 мм и материал ПК, глубина должна составлять примерно 2,4 мм.
Ширина (w): Рассчитайте ширину на основе объема детали и длины потока материала. Распространенная эмпирическая формула: w = (n × √Площадь) / 30, где n — константа материала. Ширина обычно в два-три раза превышает глубину ворот.
Длина земельного участка (l): длина земельного участка должна быть как можно короче. Короткая длина участка сводит к минимуму падение давления и предотвращает преждевременное замерзание. Типичная длина контактной площадки варьируется от 0,5 мм до 2,0 мм. Превышение 2,0 мм резко увеличивает риск коротких выстрелов и требует более высокого давления впрыска.
Затворы Pinpoint и подводные лодки автоматически отделяют деталь от направляющей во время выброса. Такое автоматическое дегейтирование значительно экономит время постобработки, но требует точной механической обработки.
Расчет диаметра. Диаметр ворот рассчитывается исходя из веса детали и пределов сдвига. Для точечных ворот диаметр обычно варьируется от 0,8 мм до 3,0 мм. Используйте меньшие диаметры для легких деталей и высокотекучих смол.
Соображения относительно угла осадки: Ворота подводных лодок требуют определенного угла осадки, чтобы обеспечить чистый срез во время выброса. Угол между 30 и 45 градусами обеспечивает выход ворот заподлицо с поверхностью детали. Неправильные углы приводят к засорению ворот, отслаиванию материала или чрезмерным остаткам, которые требуют ручной обрезки.
Срезная кромка: режущая кромка туннельных ворот в литейной стали должна быть острой. Тупая кромка при сдвиге будет растягивать полимер, а не разрезать его, вызывая растягивание и косметические дефекты.
Плавные переходы потока предотвращают деградацию материала и скачки давления. Прежде чем подойти к воротам, вы должны правильно подобрать систему подачи.
O-диаметр литника: рассчитайте диаметр отверстия литника на основе размера отверстия сопла машины. О-диаметр литника должен быть на 0,5–1,0 мм больше, чем отверстие сопла, чтобы предотвратить зависание материала и обеспечить чистое вытягивание литника.
Конус литника: примените к литнику конус от 2 до 4 градусов, чтобы облегчить его извлечение.
Калькуляторы направляющих: используйте калькуляторы направляющих для определения оптимального диаметра направляющих на основе объема детали и длины потока. Бегунок должен доставлять расплав к литнику с минимальными потерями температуры. Постепенно уменьшайте размеры от литника к основной направляющей, вторичной направляющей и, наконец, к воротам.
Размер ворот напрямую влияет на рабочие процессы постобработки. Ручная обрезка зависит от эргономики оператора и силы рук. Когда толщина ворот превышает 2,0 мм, ручная обрезка становится физически утомительной и неэффективной. Твердые полимеры, такие как нейлон со стеклонаполнителем, усугубляют эту проблему. Операторы испытывают усталость, что приводит к повторяющимся травмам от перенапряжения (RSI), неравномерной резке и увеличению количества брака. Необходимо установить физический предел ручной обрезки. Как только вы преодолеете этот порог, автоматические решения станут обязательными для поддержания скорости производства и качества деталей.
Чтобы правильно выбрать автоматическое дегатировочное оборудование, необходимо рассчитать необходимую силу резания. Используйте следующую формулу: Сила = Площадь поперечного сечения ворот × Предел прочности материала на сдвиг/растяжение. Сначала определите площадь поперечного сечения, умножив ширину ворот на их глубину. Затем определите прочность на разрыв вашего конкретного полимера. Умножение этих двух значений дает базовую силу, необходимую для разрыва ворот. Всегда добавляйте к этому расчету запас прочности от 20% до 30%, чтобы учесть износ лезвия, колебания давления воздуха и незначительные изменения материала.
Расчетная сила резания в зависимости от материала и площади ворот | |||
Материал | Предел прочности (МПа) | Площадь ворот (2 мм x 4 мм = 8 мм²) | Требуемая сила + запас 20% (N) |
|---|---|---|---|
Полипропилен (ПП) | 30 | 8 мм² | 288 с.ш. |
АБС | 45 | 8 мм² | 432 Н |
Поликарбонат (ПК) | 65 | 8 мм² | 624 Н |
Стеклонаполненный нейлон (PA66 GF30) | 150 | 8 мм² | 1440 с.ш. |
Рассчитанный размер литника и выбранный метод удаления определяют окончательный допуск на размер отформованной детали. Толстая кромка ворот, вырезанная вручную, оставит различные следы, часто требующие вторичной шлифовки или фрезерования. Ворота подводной лодки подходящего размера ломаются аккуратно, оставляя четкие, минимальные следы. Если требуются строгие косметические допуски, необходимо спроектировать ворота специально для автоматической резки. Прецизионное режущее оборудование гарантирует сохранение остатков в допустимых пределах, устраняя необходимость в операциях вторичной отделки.
Автоматизированные системы дегатирования выпускаются в нескольких конфигурациях, каждая из которых подходит для конкретного типа ворот и объемов производства. Пневматические кусачки экономичны и идеально подходят для стандартных ворот и ворот с выступами. Ножницы с нагретыми лезвиями превосходно разрезают хрупкие материалы, не образуя микротрещин. Системы лазерной резки обеспечивают беспрецедентную точность медицинских и оптических компонентов, но требуют значительных капиталовложений. Многоосные роботизированные фрезерные станки обрабатывают сложные трехмерные профили ворот на крупных автомобильных или структурных деталях. Выбор правильной категории полностью зависит от расчетных размеров ворот и свойств материала.
Для указания оборудования необходимо использовать ранее рассчитанную площадь поперечного сечения ворот. Расчет силы резания определяет необходимый размер пневматического цилиндра. Если требуемое усилие превышает мощность цилиндра, лезвие остановится или сломает ворота, вместо того, чтобы аккуратно их разрезать. Оцените геометрию лезвия в соответствии с вашим конкретным стилем ворот. Соответствие профиля лезвия геометрии ворот сводит к минимуму остатки и продлевает срок службы лезвия.
Руководство по выбору геометрии лезвия | ||
Тип лезвия | Лучше всего подходит для | Преимущество |
|---|---|---|
Стандартное плоское лезвие | Краевые ворота, ворота-таблички | Обеспечивает чистый рез заподлицо с плоскими поверхностями детали. |
Угловое лезвие (15°-40°) | Врезные ворота, узкие зазоры | Позволяет корпусу цилиндра очистить геометрию детали. |
Сверхмощный / Выпуклый | Толстые ворота, стеклонаполненные материалы | Устойчив к сколам и выдерживает высокие силы резания. |
Интеграция станка для резки ворот требует тщательной оценки масштабируемости производства в цехе.
Синхронизация времени цикла: режущее оборудование должно работать в пределах времени цикла термопластавтомата. Если процесс дегатирования занимает больше времени, чем цикл формования, образуется узкое место. Убедитесь, что автоматизированный отрезной станок может идти в ногу с высокоскоростным производством.

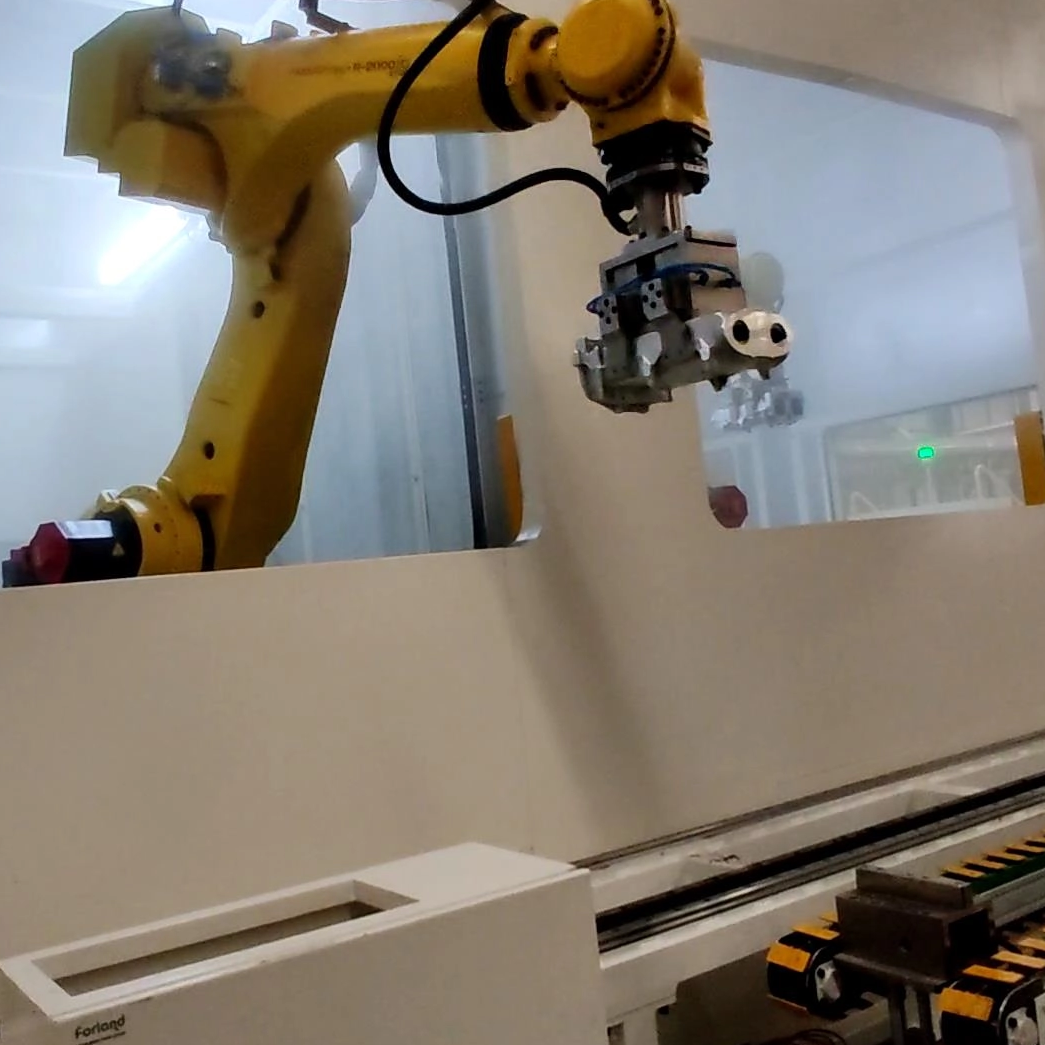

Площадь и интеграция: оцените, какой инструмент на конце рычага (EOAT) или автономная станция резки лучше соответствует вашему плану помещения. EOAT интегрирует режущее действие непосредственно в извлекающего робота, экономя пространство на полу. Автономные станции обеспечивают более высокие силы резания и более легкий доступ для обслуживания при работе в тяжелых условиях.
Стабильность подачи воздуха. Пневматические резаки требуют постоянного давления воздуха. Падение давления воздуха в цеху приведет к неполной резке. Установите специальные регуляторы для станций резки.
Автоматизация процесса делегирования создает определенные механические риски, которые требуют превентивных стратегий снижения рисков.
Риск: Преждевременный износ лезвия происходит быстро при обработке стеклонаполненных или высокоабразивных полимеров. Стандартные стальные лезвия быстро тупятся, что приводит к разрушению ворот и ухудшению внешнего вида.
Смягчение: используйте лезвия с твердосплавными напайками или специальные закаленные стальные сплавы. Внедрите график плановых проверок лезвий на основе количества циклов.
Риск: микротрещины часто возникают при резке хрупких материалов, таких как акрил или полистирол. Холодная резка вызывает напряжение в детали, вызывая отсроченный выход из строя.
Смягчение: используйте решения для резки с подогревом. Нагревание лезвия размягчает полимер точно в точке сдвига, обеспечивая гладкий разрез без распространения трещин под напряжением.
Частой ошибкой при проектировании пресс-формы является неспособность учесть вес направляющих и расположение нескольких полостей. Инженеры иногда рассчитывают размер ворот, основываясь исключительно на объеме одной детали. Эта ошибка игнорирует общий поток, необходимый через основную систему подачи. Когда вы игнорируете общую производительность, вы создаете серьезный дисбаланс давления, особенно в семейных формах. Полости, ближайшие к литнику, в то время как внешние полости страдают от коротких ударов. Всегда рассчитывайте общий объем выстрела, прежде чем определять размеры отдельных ворот.
Желание свести к минимуму остатки ворот часто приводит к созданию ворот меньшего размера. Хотя небольшой затвор улучшает внешний вид и сокращает время обрезки, он серьезно ограничивает поток материала. Затворы меньшего размера приводят к преждевременному замерзанию расплава. Формовочная машина не может обеспечить достаточное давление упаковки через замерзший затвор. Этот компромисс приводит к коротким ударам, провалам и высоким внутренним напряжениям. При первоначальных расчетах размеров вы должны отдавать предпочтение правильной упаковке полости, а не минимальным остаткам.
И наоборот, слишком большие ворота задерживают замораживание. Формовочная машина должна дольше удерживать давление, чтобы предотвратить вытекание материала обратно из полости. Это увеличенное время выдержки увеличивает общее время охлаждения. Раздувание времени цикла снижает производительность и увеличивает затраты на детали. Негабаритные ворота также создают массивный след, требующий мощного автоматизированного режущего оборудования. Вы должны найти точный баланс, при котором ворота достаточно велики, чтобы вместить деталь, но достаточно малы, чтобы быстро замерзнуть.
Проектирование шлюза, который оптимизирует поток, но недоступен для постобработки, создает огромные производственные проблемы. Инженеры иногда размещают ворота в углублениях или сложных контурах, чтобы скрыть остатки. Однако стандартные режущие лезвия не могут достичь этих мест. Это несовпадение вынуждает производителей инвестировать в дорогостоящую автоматизацию или возвращаться к медленной ручной обрезке. Всегда учитывайте физические размеры стандартных режущих лезвий и кусачек при принятии решения о размещении и размере ворот.
Проверьте текущий анализ текучести пресс-формы, чтобы убедиться, что размеры литника соответствуют вязкости материала и толщине стенки детали.
Рассчитайте необходимые силы резания для конкретной комбинации полимера и размера литника, используя формулу площади поперечного сечения.
Запросите у производителей оборудования демонстрацию времени цикла и пробную резку, чтобы проверить геометрию лезвия и силу цилиндра.
Стандартизируйте геометрию лезвий на своем предприятии, чтобы сократить запас запасных частей и упростить обслуживание.
A: Рассчитайте глубину кромки литника в процентах от номинальной толщины стенки детали. Для материалов с высокой текучестью используйте от 50% до 60%. Для материалов с высокой вязкостью используйте от 70% до 90%. Формула: Глубина ворот = Толщина стенки × Константа потока материала.
О: Определите общий вес дроби, умножив вес детали на количество полостей, а затем прибавив вес направляющей. Разделите этот общий вес на удельную плотность полимера при температуре обработки, чтобы найти общий объем впрыска.
Ответ: Материалы с высокой вязкостью, такие как поликарбонат, препятствуют течению и требуют большей глубины затвора, чтобы предотвратить чрезмерный сдвиговой нагрев и потерю давления. Материалы с низкой вязкостью, такие как нейлон, легко текут и позволяют использовать ворота меньшего размера, не рискуя совершать короткие удары.
Ответ: Ручная обрезка становится эргономически небезопасной и неэффективной, когда толщина ворот превышает 2,0 мм, особенно при использовании жестких или стеклонаполненных полимеров. За пределами этого порога для поддержания скорости производства и качества деталей требуются автоматизированные станки для резки.
A: Используйте формулу: Сила = Площадь поперечного сечения ворот × Предел прочности материала. Рассчитайте площадь, умножив ширину ворот на глубину. Всегда добавляйте запас прочности от 20% до 30%, чтобы учесть износ лезвия и незначительные изменения материала.
Ответ: Стандартные стальные лезвия быстро тупятся при резке абразивных стеклонаполненных полимеров. Для эффективной обработки этих материалов необходимо оснастить машину лезвиями с твердосплавными напайками или специальными закаленными стальными сплавами и внимательно следить за износом лезвий.
Ответ: Увеличенная длина контактной площадки литника увеличивает сопротивление трения, что требует более высокого давления впрыска для проталкивания расплава в полость. Длина участков должна быть небольшой (обычно от 0,5 до 2,0 мм), чтобы свести к минимуму падение давления и предотвратить преждевременное замерзание.
