Непредсказуемые размеры сердцевин преследуют современные литейные предприятия. Они непосредственно приводят к дефектам последующей отливки. Литейные заводы сталкиваются с увеличением количества отходов. Они также сталкиваются с чрезмерными затратами на механическую обработку. Обработка сложных внутренних полостей требует огромной точности. Такие детали, как блоки двигателей или компоненты из ковкого чугуна, требуют строгих допусков. Термическая деформация во время изготовления стержней является здесь критическим узким местом. Тепло деформирует песчаные структуры, разрушая пространственную целостность.

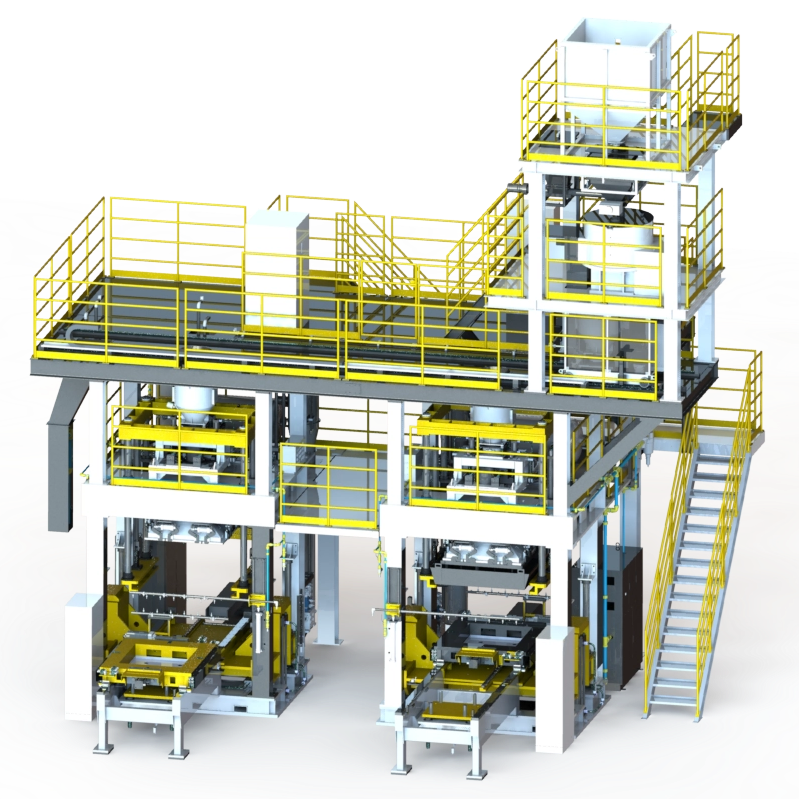

Представьте процесс холодного отверждения как окончательное решение. Машина для производства стержней с холодным ящиком является отраслевым стандартом. Это полностью исключает деформацию, вызванную нагреванием. Мы разберемся, как работает это оборудование. Вы изучите механику объемного уплотнения. Мы также сравниваем его с традиционными методами с подогревом.
Понятно, что машина обеспечивает лишь основу для повторяемости. Фактическая точность во многом зависит от правильного инструмента. Контроль смешивания песка и отверждения газа остается не менее важным. Читайте дальше, чтобы освоить эти переменные.
Нулевая термическая деформация: отверждение в холодном боксе происходит при комнатной температуре, что гарантирует сохранение точных размеров оснастки без расширения или усадки.
Уплотнение высокой плотности: усовершенствованные пневматические механизмы стрельбы гарантируют равномерное распределение песка, устраняя слабые места в сложной геометрии.
Повторяемость процесса: программируемые логические контроллеры (ПЛК) автоматизируют давление выстрела и впрыск каталитического газа, устраняя отклонения оператора от цикла к циклу.
Фактор окупаемости инвестиций: переход на стержневой станок с холодным ящиком оправдывает капитальные затраты за счет сокращения отходов, сокращения времени цикла и превосходного качества поверхности при окончательной отливке.
Объемное уплотнение песка определяет целостность керна. Чтобы добиться этого, вам нужно точное давление стрельбы. Нерегулируемое давление приводит к серьезным дефектам литья. Контролирует этот процесс специализированная выдувная головка. Он мгновенно разжижает песчано-смоляную смесь. Сжатый воздух нагнетает смесь в стержневой ящик. Песок проходит через специальные выдувные трубки. Он полностью заполняет сложную внутреннюю геометрию. Мы полагаемся на это равномерное распределение песка. Равномерная плотность исключает слабые места конструкции. Хрупкие сердечники ломаются во время автоматизированной обработки. Они также преждевременно разрушаются во время разливки металла.
Недостаточное уплотнение приводит к дефектам поверхности. Вы можете столкнуться с дырками в отливках. Проникновение металла часто происходит на участках с мягким песком. Уплотнение высокой плотности предотвращает эти дорогостоящие неисправности. Современные машины оснащены пропорциональными клапанами давления. Вы можете запрограммировать точные параметры съемки. Система сохраняет эти параметры для дальнейшего использования. Это гарантирует, что каждый цикл точно повторяет предыдущий. Литейные заводы, производящие блоки двигателей, зависят от этой повторяемости. Даже тонкостенные сердечники с водяной рубашкой требуют предельной плотности. Мы доверяем пневматическим стреляющим механизмам, которые обеспечат такую стабильность.
Химическое отверждение определяет холодный метод. Обработка при комнатной температуре дает огромные преимущества. Мы впрыскиваем каталитический газ в инструмент. Газ амина служит стандартным катализатором. Машина точно определяет последовательность этого впрыска. Генератор испаряет жидкий амин. Система проталкивает этот пар через стержневой ящик. Он мгновенно проникает в пористую структуру песка. Газ вступает в реакцию с полиуретановой связующей системой. Это запускает быстрый процесс полимеризации. Песок затвердевает за считанные секунды.
После отверждения необходима продувка. Машина подает продувочный воздух в инструмент. Нагретый воздух ускоряет фазу продувки. Он вымывает остатки амина из активной зоны. Мы направляем этот выхлоп в химический скруббер. Поскольку в этом процессе не используется нагревание инструментов, сердечники остаются стабильными по размерам. Сердечник затвердевает точно по размерам формы. Вы полностью игнорируете переменные теплового расширения. Нагретые процессы всегда борются с короблением инструмента. Холодное отверждение устраняет эту непредсказуемую усадку. Вы каждый раз достигаете истинной точности размеров.
Литейные предприятия постоянно оценивают различные методы изготовления стержней. Вы должны выбрать правильный процесс для вашего приложения. Мы противопоставим эти устоявшиеся методы. Процессы горячего ящика и оболочки зависят от тепла. Они нагревают инструменты до экстремальных температур. Это тепло передается песчаной смеси. Связующее отверждается термически в течение нескольких минут. Однако тепло приводит к расширению металлических инструментов. Размеры полости формы изменяются во время нагрева. Когда ядро остывает, оно немного сжимается. Эта непредсказуемая деформация нарушает жесткие допуски.
И наоборот, холодное отверждение предотвращает любые тепловые деформации. Стержневой ящик остается при температуре окружающей среды. Вы никогда не беспокоитесь о расширении металла. Сердечник идеально сочетается с холодной оснасткой. Мы видим значительное сокращение объемного лома. Эта стабильность оказывается решающей для сложных автомобильных деталей.
Сравнение возможностей процессов
Особенность | Метод «холодного ящика» | Метод горячего ящика | Метод оболочки ядра |
|---|---|---|---|
Триггер отверждения | Каталитический газ (амин) | Инструментальное тепло | Инструментальное тепло |
Стабильность размеров | Исключительный (без теплового расширения) | Умеренный (склонен к короблению) | Умеренный (склонен к короблению) |
Время цикла | Быстро (секунды) | Медленно (минуты) | Очень медленно (минуты) |
Энергопотребление | Низкий | Высокий | Очень высокий |
Время цикла определяет прибыльность литейного производства. Нагретые инструменты требуют длительного времени выпечки. Затвердевание ядер скорлупы может занять несколько минут. Толстые сердцевины требуют еще больше времени. Тепло должно проникать до самого центра. Это замедляет всю вашу производственную линию. Нагрев стержневых ящиков из тяжелых металлов также требует огромных затрат энергии.
Холодное отверждение происходит практически мгновенно. Химическая реакция завершается за секунды. Газ одновременно проникает во всю активную зону. Толщина сердцевины не ограничивает скорость отверждения. Вы полностью исключаете длительное время нагрева. Это обеспечивает быстрое и стабильное время цикла. Крупносерийные автоматизированные литейные производства полагаются на эту скорость. Кроме того, отказ от электрических нагревателей позволяет сэкономить значительную энергию. Вы существенно снижаете расходы на коммунальные услуги.
Экстремальные температурные циклы разрушают дорогостоящие инструменты. Циклы нагрева и охлаждения вызывают усталость металла. Поверхности инструментов со временем окисляются и разрушаются. Линии разъема деформируются, вызывая вспышку на сердечниках. Необходимо постоянно ремонтировать или заменять подогреваемые стержневые ящики. Это добавляет огромные накладные расходы на вашу работу.
Обработка при температуре окружающей среды продлевает срок службы инструмента. Вы не подвергаете металлические коробки термическим нагрузкам. Точные линии разделения остаются неизменными в течение многих лет. Вы испытываете меньший износ инструментов. Это в значительной степени способствует долгосрочной стабильности. Вы также тратите меньше времени на очистку засохшей смолы. Холодные боксы требуют гораздо меньше очистки и обслуживания. Мы высоко ценим этот увеличенный срок службы инструментов.
Идеальная машина не может исправить неправильные входные данные. Мы должны учитывать реалии литейного производства. Точность машины зависит от точной химии. Вы должны строго контролировать соотношение песка и смолы. Небольшое отклонение снижает прочность на растяжение. Литейные предприятия обычно используют двухкомпонентное полиуретановое связующее. Часть 1 – фенольная смола. Часть 2 представляет собой изоцианатный сореагент. Вы смешиваете их с песком перед съемкой.
Если вы используете слишком много смолы, затраты резко возрастут. Избыток смолы также приводит к образованию избыточного газа во время разливки металла. Это приводит к образованию дыр в отливках. Если вы используете слишком мало смолы, стержни становятся хрупкими. Они ломаются во время транспортировки или извлечения. Мы рекомендуем использовать автоматические смесители непрерывного действия. Они поставляют идеально дозированное количество связующего. Также необходимо следить за температурой песка. Горячий песок преждевременно ускоряет химическую реакцию. Это сокращает срок службы смешанного песка. Для достижения наилучших результатов сохраняйте последовательность вводимых данных.
Остерегайтесь следующих распространенных ошибок в работе:
Невозможно калибровать насосы смолы еженедельно.
Игнорирование сезонных изменений температуры в бункере для песка.
Использование испорченного или просроченного каталитического газа.
Одно только давление стрельбы не может заполнить стержневой ящик. Вам нужны оптимальные пути выхлопа. Прежде чем песок попадет в инструмент, он должен содержать воздух. Когда песок попадает внутрь, воздух должен выйти наружу. Правильная вентиляция стержневого ящика обеспечивает этот путь эвакуации. Без вентиляции вы задерживаете воздух внутри полости. Воздушные карманы вызывают неполное заполнение песком. Вы получаете слабые места независимо от силы стрельбы. Мы стратегически размещаем вентиляционные решетки в самых нижних точках. Мы также прорабатываем узкие углы и сложные детали.
Рассмотрим эти проверенные передовые методы вентиляции:
Рассчитайте общую площадь вентиляционного отверстия, исходя из площади выдувной трубки.
Используйте щелевые вентиляционные отверстия, чтобы предотвратить засорение песчинками.
Проверяйте и очищайте вентиляционные отверстия во время каждой смены.
Разместите вытяжные отверстия большего размера рядом с основной линией разъема.
Хорошо спроектированный инструмент гарантирует равномерное уплотнение. Никогда не упускайте из виду науку о выхлопе стержневого ящика.
Эксплуатация этих систем сопряжена с определенными проблемами. Вы должны решать проблемы окружающей среды и безопасности. Мы уделяем приоритетное внимание защите оператора и бесперебойной работе машины. Аминный газ представляет значительную опасность. Он обладает резким запахом и раздражает дыхательные системы. Строгие протоколы герметизации защищают ваших операторов. Во время закачки газа стержневой ящик должен быть идеально герметичным. Силы зажима машины обеспечивают плотное прилегание на линии разъема.
Вы должны интегрировать эффективный газоочиститель. Скруббер нейтрализует отработанный аминовый газ. Большинство литейных предприятий используют для этого процесса очистки кислотный раствор. Серная кислота реагирует с амином, образуя безвредную соль. Вы удаляете очищенный воздух непосредственно в скрубберную башню. Мы требуем постоянного мониторинга концентрации газа. Обеспечьте надлежащую вентиляцию вокруг машины. Ограждение области инструментов обеспечивает дополнительный уровень безопасности. Безопасное управление этими химическими веществами обеспечивает бесперебойную и соответствующую требованиям работу.
Пренебрежение техническим обслуживанием быстро ухудшает качество ядра. Вам необходимы графики регулярных проверок, чтобы предотвратить падение давления. Перепады давления разрушают объемное уплотнение. Начните с ежедневной чистки стреляющих головок. Накопление смолы ограничивает поток воздуха и движение песка. Осмотрите нагнетательные трубки на предмет износа и незамедлительно замените их. Проверьте все пневматические уплотнения вокруг выдувной пластины. Негерметичное уплотнение снижает эффективное давление стрельбы.
Мы также рекомендуем часто проверять газопроводы. Жидкий амин может кристаллизоваться в плохо обслуживаемых линиях. Это блокирует попадание паров катализатора на инструмент. Проверьте плавность работы пропорциональных клапанов. Очистите выпускные отверстия на самом инструменте. Проведение профилактического обслуживания гарантирует идентичные циклы. Вы сохраняете присущую машине точность на протяжении десятилетий.
Перед покупкой необходимо оценить конкретные критерии. Мы поможем вам подобрать характеристики машины в соответствии с вашими производственными потребностями. Сначала оцените линии разъема вашего инструмента. Вам нужна горизонтальная или вертикальная машина? Вертикальный разъем подходит для высоких цилиндрических стержней. Горизонтальное разделение лучше подходит для широких плоских сердцевин. Далее учтите требуемую грузоподъемность корпуса.
Для производства легких автомобильных деталей нужны меньшие по размеру и более быстрые машины. Пятилитровой выдувной головки вполне может хватить. Тяжелые отливки из ковкого чугуна требуют огромных объемов песка. Возможно, вам понадобится выдувная емкость на сто литров. Перегрузка маленькой машины приводит к мягким ядрам. Покупка негабаритной машины приводит к трате капитала и пространства. Точно подберите объем выдува к вашему самому тяжелому стержневому ящику. Мы всегда предлагаем добавить десятипроцентный запас прочности. Это гарантирует, что вам никогда не придется бороться с неполным заполнением.
Современные операторы полагаются на передовые интерфейсы управления. Человеко-машинные интерфейсы (HMI) диктуют удобство повседневного использования. Ищите современные программируемые логические контроллеры (ПЛК). ПЛК надежно автоматизирует каждую последовательность. Убедитесь, что интерфейс предлагает неограниченное хранилище рецептов. Вы хотите сохранить определенное давление и время подачи газа для каждого стержневого ящика. Мониторинг давления в режиме реального времени предотвращает дефектные циклы.
Система должна предупредить вас, если давление упадет. Автоматизированное дозирование газа предотвращает потерю амина. Машина должна точно измерить, сколько газа поступает. Расширенная автоматизация полностью устраняет отклонения от операторов. Это гарантирует повторяемость процесса в разные смены. Вы обеспечиваете стабильное качество независимо от того, кто управляет машиной. Высокоавтоматизированная установка для керносъемной машины Cold Box становится неоценимым активом.
Теперь вы понимаете механизм превосходной точности. Качественный стрелковый автомат является фундаментальной инвестицией. Эта технология необходима литейным предприятиям, желающим масштабировать производство. Он многократно создает высокоточные, сложные структуры из песка. Устраняя нагрев инструмента, вы полностью предотвращаете термическую деформацию. Объемное уплотнение обеспечивает плотную и прочную структуру песка. Последовательность химического отверждения обеспечивает непревзойденную скорость цикла. Вы значительно снижаете процент брака и затраты на обработку.
Примите действенные меры сегодня, чтобы модернизировать свое литейное производство. Проведите подробный анализ веса сердечника вашего текущего производства. Определите самые сложные внутренние полости. Немедленно проконсультируйтесь с надежными производителями оборудования. Попросите их провести аудит совместимости инструментов. Запросите индивидуальное предложение по оборудованию с учетом ваших конкретных объемов. Использование этого процесса при комнатной температуре обеспечит вам конкурентное преимущество. Вы будете производить более качественные отливки с меньшим количеством дефектов.
Ответ: Литейные предприятия обычно смешивают кварцевый песок с двухкомпонентной полиуретановой связующей системой. Общее содержание смолы обычно составляет от 1,0% до 1,5% в зависимости от веса песка. Вы смешиваете Часть 1 (фенольную смолу) и Часть 2 (полимерный изоцианат) в точном соотношении 50/50 или 55/45. Всегда сверяйтесь с техническими данными конкретного поставщика, поскольку оптимальные соотношения во многом зависят от формы зерен песка, площади поверхности и желаемой прочности на разрыв.
О: Да, он очень подходит для литья из ковкого чугуна. Изделия из ковкого чугуна часто имеют сложную внутреннюю геометрию, требующую строгих допусков на размеры. Отверждение при комнатной температуре устраняет тепловые искажения, обеспечивая исключительную точность. Кроме того, полиуретановое связующее обеспечивает отличную сжимаемость после заливки. Это значительно облегчает удаление керна на этапе вытряски.
О: Время цикла значительно меньше, чем у машин с корпусом. Ядра скорлупы требуют термического обжига, при этом требуется несколько минут, чтобы тепло проникло в толстые слои песка. И наоборот, холодный метод основан на мгновенной химической реакции, инициируемой газообразным амином. Отверждение происходит за считанные секунды, что резко увеличивает почасовую производительность.
Ответ: Обращение с аминовым газом требует строгих протоколов безопасности. Обязательное оборудование включает встроенные кислотные скрубберы для нейтрализации отработанного каталитического газа. Необходимо установить соответствующую верхнюю вентиляцию и вытяжные зонты. Для машины требуется герметичный корпус для инструментов во избежание утечек газа. Операторы также должны носить соответствующие средства индивидуальной защиты, включая защитные очки и респираторные маски, при работе с химикатами-связующими.
