Литейные заводы работают в условиях жесткой маржи, где незначительное неэффективное время цикла или уровень брака приводят к значительным потерям доходов. Ручные и полуручные процессы гравитационного литья под давлением по своей сути ограничены усталостью человека, непостоянными параметрами разливки и высокой температурной изменчивостью. Эти ограничения приводят к непредсказуемым показателям производительности и сокращению срока службы штампов в суровых условиях литейного производства. Переход от автономных ручных станций к полностью автоматизированной производственной линии с использованием робототехники, синхронизированных поворотных столов и точных механизмов наклона — сдвигает операционную модель от изменчивости, зависящей от трудозатрат, к инженерной повторяемости. Мы видим, что этот сдвиг напрямую повлияет на прибыль за счет стабилизации терморегулирования и резкого сокращения количества брака в сложных производственных циклах. Модернизация вашего предприятия исключает необходимость догадок при работе с расплавленным металлом и устанавливает базовый уровень непрерывной и предсказуемой производительности.
Сокращение времени цикла: интеграция роботизированной экстракции и автоматической подачи слитков исключает задержки при ручной обработке, что значительно сокращает общее время цикла.
Качество и производительность: автоматизированные механизмы разливки и наклона уменьшают турбулентность и колебания температуры, непосредственно снижая процент брака и продлевая срок службы матрицы.
Выбор архитектуры. Выбор между линейными, карусельными или специализированными наклонными линиями во многом зависит от объема производства, геометрии детали и площади доступного оборудования.
Реальность реализации: Успешное развертывание требует тщательного планирования объекта, включая распределение коммунальных услуг (воздуха, газа, электричества) и протоколов профилактического обслуживания, чтобы противостоять суровым условиям окружающей среды.
Оценка эффективности литейного производства требует установления строгих базовых показателей. Успех зависит от постоянства времени цикла, процента брака, использования рабочей силы и долговечности штампа. Ручные операции вводят непредсказуемые переменные в каждую из этих метрик. Операторы испытывают усталость, что приводит к увеличению времени экстракции и неравномерной скорости разливки. Эта несогласованность напрямую увеличивает время цикла и увеличивает процент брака из-за сбоев в работе, холодных остановок и пористости. Когда вы полагаетесь на ручной труд при выполнении повторяющихся и трудоемких задач, вы соглашаетесь с определенным уровнем эксплуатационной нестабильности.
Температурные изменения остаются наиболее разрушительным элементом при ручном литье. Непостоянные задержки разливки вызывают серьезные колебания температуры матрицы. Такое термоциклирование ускоряет преждевременную термическую усталость и вызывает микротрещины в стали штампов, особенно в обычных инструментальных материалах, таких как H13. По мере разрушения матрицы неизбежно возникают неточности размеров отлитых деталей. Автоматизированные системы управления устраняют эти колебания. Поддержание строгого теплового равновесия сохраняет структурную целостность чугунных и стальных форм, значительно продлевая срок их эксплуатации. Вы получаете больше выстрелов на один штамп и тратите меньше времени на ремонт оснастки.
Использование операторов-людей в условиях высоких температур сопряжено с серьезными ограничениями и рисками для безопасности. Ручная добыча немедленно создает узкие места производства. Тяжелые отливки требуют физических усилий, замедляющих работу всей линии, поскольку оператор утомляется в течение всей смены. Кроме того, ручное обращение с расплавленным металлом несет в себе неотъемлемые обязательства по безопасности. Воздействие лучистого тепла, брызг алюминия и токсичных паров создает опасную рабочую среду, которую легко смягчает автоматизация. Удаление операторов из непосредственной зоны разливки снижает уровень травматизма и снижает страховые обязательства.
Операционная метрика | Характеристики ручного процесса | Характеристики автоматизированного процесса |
|---|---|---|
Время цикла | Сильно варьируется в зависимости от усталости оператора | Строго последовательный, продуманный ритм |
Температура матрицы | Сильно колеблется между заливками | Поддерживается в пределах жесткого теплового окна |
Скорость лома | Высокая частота ошибок и пористости | Минимизация за счет контролируемой динамики разливки. |
Срок службы инструмента | Сокращение за счет термического удара и микротрещин. | Расширение за счет последовательного управления температурным режимом |
Выбор правильной архитектуры автоматизации определяет максимальную эффективность литейного производства. Первичные конфигурации учитывают различные объемы производства, планировку предприятий и сложность деталей. Планирование этих подходов позволяет литейным предприятиям согласовывать свои капитальные вложения с конкретными операционными целями. Вы не можете навязать график производства с большим количеством номенклатуры на жесткую карусельную линию, не испытывая при этом массовых простоев во время переналадки.
Горизонтальные линии разъема доминируют при производстве плоских, широких или многополых отливок. Автоматизированная линия горизонтального гравитационного литья под давлением использует механизмы, которые открывают и закрывают половины матрицы в горизонтальной плоскости. Эта установка упрощает размещение стержня и извлечение детали для определенной геометрии. Литейные предприятия обычно используют эти машины либо в линейной, либо в карусельной конфигурации в зависимости от занимаемой площади и требований к объему.

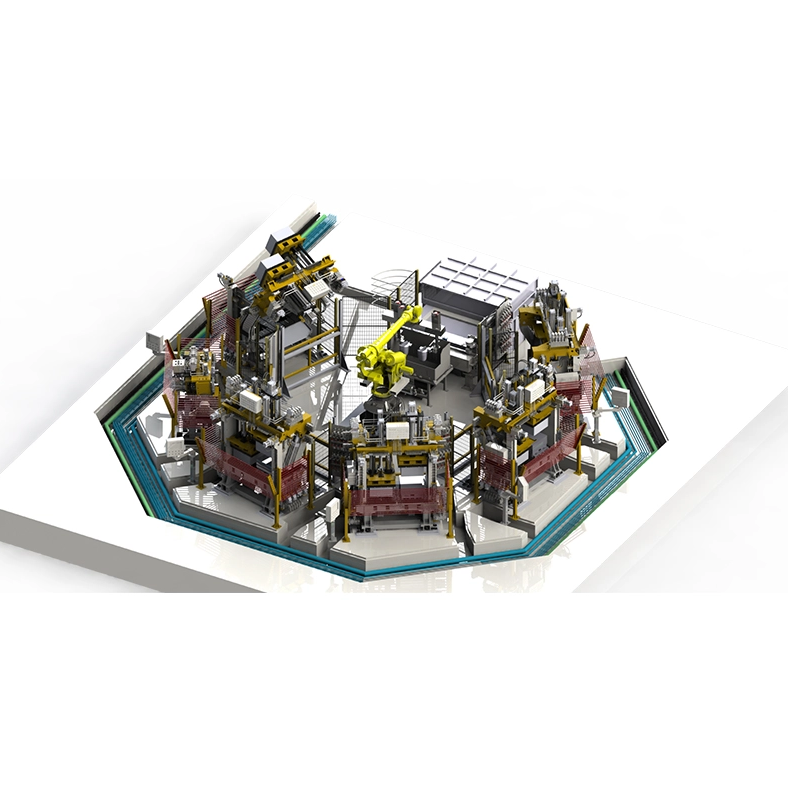

В линейных конфигурациях машины располагаются по прямой линии и обслуживаются портальным или гусеничным роботом. Эта установка подходит для объектов с узкой площадью и допускает модульное расширение. Вы можете добавлять машины к линии по мере увеличения спроса. В карусельных конфигурациях используется поворотный стол для перемещения машин через специальные зоны разливки, охлаждения и экстракции. Стандартный поворотный стол с 4 станциями включает в себя высоконадежные ротационные распределители воздуха, газа и электричества. Это централизованное распределение коммунальных услуг позволяет одновременно управлять несколькими литейными машинами, максимально увеличивая занимаемую площадь и обеспечивая непрерывный, непрерывный ритм цикла.
Сложная геометрия требует продвинутой гидродинамики на этапе заливки. Промышленная линия гравитационного литья под давлением с наклоном использует программируемую механику разливки под наклоном для управления потоком расплавленного металла. Машина начинает работу под наклоном и постепенно возвращается в горизонтальное положение по мере поступления металла в полость штампа. Это механическое действие имитирует тщательную технику ручной заливки, используемую мастерами-литейщиками, но выполняется с роботизированной точностью.
Контроль точного угла и скорости разливки сводит к минимуму турбулентность металла. Уменьшение турбулентности предотвращает образование оксидных включений и пористости захваченного газа. Этот контролируемый профиль заполнения значительно улучшает механические свойства сложных отливок, обеспечивая более высокую плотность и превосходное качество поверхности. Наклонные линии превосходно подходят для производства конструкционных автомобильных компонентов, где металлургическая целостность не подлежит обсуждению. Если вы отливаете детали подвески или герметичные коллекторы, заливка под наклоном является стандартной процедурой.
Соединение конкретных автоматизированных функций с измеримыми бизнес-результатами проясняет ценность модернизации литейной инфраструктуры. Каждое роботизированное движение и интеграция датчиков должны напрямую влиять на продолжительность цикла, сокращение количества отходов или использование рабочей силы. Вы не устанавливаете роботов для эстетики; вы устанавливаете их, чтобы перемещать металл быстрее и чище.
Современные литейные заводы используют 6-осевых роботов, работающих на автономных «островах роботов». Эти роботизированные ячейки стандартизируют извлечение готовых деталей, устраняя переменные задержки, вызванные операторами-людьми. Робот захватывает отливку с предельной точностью, гарантируя отсутствие повреждений во время извлечения из матрицы. Грузоподъемность этих роботов часто превышает 150 кг, что позволяет им с легкостью справляться с массивными выстрелами с несколькими полостями.
Объединение немедленных задач предварительной отделки в одной автоматизированной ячейке еще больше сокращает сроки производства. Робот извлекает деталь и немедленно передает ее на автоматизированные станции для удаления стержня, резки подступенка и первоначального удаления заусенцев. Объединение этих этапов сокращает запасы незавершенного производства и сводит к минимуму площадь, необходимую для операций вторичной обработки. Вы переходите от сырого расплавленного металла к полуфабрикату отливки в одной охраняемой камере.
Автоматизированный разлив и синхронизация параметров розлива гарантируют точное объемное дозирование. Система подает точное количество расплавленного металла, необходимое для каждого выстрела, с постоянной скоростью потока. Такая точность исключает короткие заливки и чрезмерное оплавление, что напрямую снижает процент брака. Последовательность заливки обычно следует следующим запрограммированным шагам:
Автоматический ковш погружается в раздаточную печь, используя лазерный датчик для определения точного уровня металла.
Ковш втягивается и перемещается к разливочному резервуару, снимая с поверхности окалину, если она оснащена скиммером.
Система инициирует заливку, согласовывая скорость потока с конкретной конструкцией литниковой головки.
По завершении ковш возвращается в исходное положение, и начинается процесс охлаждения головки.
Автоматизированная подача слитков играет решающую роль в поддержании качества металла. Падение холодных слитков вручную в раздаточную печь вызывает сильный тепловой шок в ванне расплава, что приводит к падению температуры и локальному замерзанию. Автоматические питатели опускают предварительно нагретые слитки в расплав через контролируемые промежутки времени. Этот процесс поддерживает точные уровни раздаточной печи и гарантирует сохранение оптимальной температуры разливки металла.
Строгие ритмы цикла зависят от автоматических последовательностей закрытия и открытия матрицы. Гидравлические или сервоприводные рычаги выполняют эти движения с высокой скоростью и точным усилием фиксации. Такая однородность предотвращает мигание матрицы и обеспечивает точность размеров на протяжении тысяч циклов. Вы избегаете смещения размеров, которое возникает, когда ручные зажимы ослабляются во время смены.
Интегрированные системы охлаждения и нагрева штампа поддерживают оптимальное тепловое равновесие. Термопары, встроенные в инструмент, контролируют температуру в режиме реального времени. Система автоматически включает охлаждающую воду или нагревательные элементы, чтобы поддерживать матрицу в пределах жесткого температурного окна. Такое управление температурным режимом предотвращает появление горячих точек, уменьшает количество пайки и обеспечивает большую повторяемость каждой отливки. Хорошо управляемый термический цикл является основой низкого уровня брака.
Оценка финансовых и операционных компромиссов автоматизации требует структурированной структуры. Литейные предприятия должны сбалансировать первоначальные затраты с долгосрочным повышением эффективности, ограничениями мощностей и гибкостью производства. Вам нужно просмотреть свою книгу заказов и решить, какой тип машины соответствует вашей реальной производственной реальности.
Производственная архитектура | Оптимальный объем производства | Сложность детали | Требование к занимаемой площади |
|---|---|---|---|
Линейная производственная линия | От среднего до высокого | От низкого до среднего | Узкий, Прямоугольный |
Карусель (поворотный стол) | Высокий (Низкий микс) | От низкого до среднего | Квадратный, Централизованный |
Наклонная производственная линия | Середина | Высокий (структурный) | Гибкий, клеточный |
Установка современной машины для гравитационного литья под давлением требует высоких первоначальных капитальных затрат. Литейные предприятия должны сопоставить эти капитальные затраты с долгосрочными эксплуатационными сбережениями. Автоматизированные линии значительно сокращают прямые затраты на рабочую силу, заменяя ручные разливщики и экстракторы. Кроме того, сокращение количества лома и снижение энергозатрат за счет оптимизации циклов плавки и выдержки ускоряют период окупаемости. Большинство предприятий достигают окупаемости инвестиций в течение 18–36 месяцев только за счет сокращения брака и увеличения производительности. Вы перестанете платить за переплавку плохих отливок.
Автоматизация обеспечивает компромисс между гибкостью и производительностью. Высокопроизводительное мелкосерийное производство требует частой смены штампов. На высокоинтегрированных автоматизированных линиях такие переключения приводят к значительным простоям. И наоборот, мелкосерийное и крупносерийное производство лучше всего подходит для карусельных и линейных линий. Литейные предприятия должны проанализировать свои книги заказов, чтобы определить, какие из них лучше всего подходят для работы: выделенные автоматизированные ячейки или гибкие, быстросменные роботизированные станции. Если вы меняете штампы три раза за смену, массивная карусель снизит вашу эффективность.
Переход к автоматизации влияет на существующие инструменты. Традиционные чугунные или стальные формы, предназначенные для медленных ручных процессов, могут не выдерживать более быстрые и агрессивные циклы автоматизированной линии. Литейные предприятия должны оценить финансовые последствия модернизации существующих штампов с помощью усовершенствованных каналов охлаждения и надежных эжекторных систем, способных выдерживать повышенные термические и механические нагрузки. Вы не можете поставить 20-летний ручной штамп на высокоскоростную автоматическую машину и ожидать, что он выживет.
Установка и эксплуатация автоматизированных линий на существующих литейных предприятиях представляет собой практические проблемы. Упреждающее снижение рисков гарантирует, что новое оборудование выживет в окружающей среде и обеспечит прогнозируемый прирост эффективности. Вам необходимо подготовить свой объект до того, как прибудут грузовики с оборудованием.
Стандартные промышленные роботы на литейных заводах быстро выходят из строя. Автоматизация требует особых характеристик живучести в окружающей среде. Роботы должны иметь степень защиты IP67 или IP69, чтобы выдерживать промывку под высоким давлением и попадание мелких частиц. Термостойкие литые оболочки защищают чувствительные кабели от лучистого тепла и брызг расплава. Запястья под давлением исключают разрушение абразивной пылью оксида алюминия внутренних шестерен и подшипников. Если вы купите стандартного конвейерного робота для литейного производства, вы замените его в течение года.
Автоматизированные линии требуют особых пространственных требований. Роботизированные конверты требуют обширного защитного ограждения, а вращающиеся столы требуют большой централизованной площади. Перед установкой литейные предприятия должны провести точное пространственное трехмерное картографирование. Вам необходимо учитывать доступ к вилочному погрузчику, зазоры для технического обслуживания и потоки материалов.
Надежная инфраструктура предотвращает катастрофические остановки линий. Автоматизированным ячейкам требуются большие объемы сжатого воздуха, стабильные газовые линии для нагрева штампов и распределение электроэнергии с высокой силой тока. Модернизация инженерных коммуникаций объекта до установки предотвращает падение напряжения и потери пневматического давления, которые нарушают ритмы автоматизированного цикла. Падение давления воздуха во время открытия матрицы приведет к остановке всей линии.
Автоматизация переводит динамику рабочей силы с ручного труда на технический надзор. Операторам необходимо повышать квалификацию, чтобы управлять интерфейсами ПЛК, устранять неисправности роботов и отслеживать тепловые данные. Литейные предприятия должны инвестировать в комплексные программы обучения на этапе ввода в эксплуатацию. Вы заменяете мускулы навыками устранения технических неполадок.
Профилактическое обслуживание становится критически важным. В суровых, абразивных условиях литейного производства датчики и механические соединения быстро разрушаются. Установление строгих протоколов технического обслуживания защищает капиталовложения и обеспечивает максимальное время безотказной работы. Следуйте жесткому графику, чтобы очередь двигалась.
Ежедневно: очищайте все оптические датчики и лазерные уровни, чтобы предотвратить ложные показания из-за алюминиевой пыли.
Еженедельно: смазывайте все коленно-рычажные механизмы и проверяйте гидравлические линии на предмет теплового разрушения.
Ежемесячно: проводите тепловизионное обследование электрических шкафов для выявления неисправных контакторов или перегруженных цепей.
Ежеквартально: повторная калибровка роботизированной траектории и проверка точности автоматизированной системы разливки.
При автоматизированной разливке образуется концентрированный дым и пары. Установка автоматических вытяжных зонтов непосредственно над зонами разливки и охлаждения позволяет поддерживать качество воздуха и соответствует нормам охраны труда. Соблюдение требований безопасности требует надежных физических барьеров. Интеграция защитных блокировок на воротах доступа и установка световых завес вокруг активных роботизированных ячеек защищает персонал от автоматических движений и точек защемления. Вы не можете обойти цепи безопасности в автоматизированной литейной камере.
Хотя первоначальные инвестиции остаются значительными, автоматизация операций гравитационного литья под давлением представляет собой необходимую эволюцию для современных литейных предприятий. Отказ от ручных процессов устраняет факторы усталости человека и непоследовательное управление температурным режимом. Литейные предприятия, применяющие эти технологии, достигают строгой повторяемости, значительно более высокой производительности и снижения зависимости от ограниченного ручного труда. Вы стабилизируете свой процесс и обеспечиваете свою производственную мощность.
Лица, принимающие решения, должны привести архитектуру оборудования в соответствие со своими конкретными производственными профилями. Выбирайте конфигурацию горизонтальной линии для больших объемов производства с более простой геометрией, где чистая пропускная способность определяет прибыльность. Выбирайте наклонную производственную линию при производстве сложных конструкционных деталей, требующих строгой металлургической целостности и минимальной пористости.
Чтобы начать обновление системы автоматизации, выполните следующие действия:
Выполните комплексный аудит времени цикла и брака на всех текущих ручных линиях, чтобы установить базовые показатели.
Классифицируйте имеющиеся у вас инструменты, чтобы определить, какие штампы требуют термической или механической модернизации для автоматизированных циклов.
Запросите технико-экономическое обоснование пространственного и инженерного обеспечения у специализированного интегратора по автоматизации литейного производства, чтобы определить требования к объекту.
Разработать целевую программу повышения квалификации для перевода нынешних операторов ручного труда на должности технического надзора.
О: Большинство литейных предприятий достигают полной окупаемости инвестиций в течение 18–36 месяцев. Этот график зависит от снижения количества брака, снижения затрат на рабочую силу и общего увеличения производительности по сравнению с предыдущими ручными операциями.
A: Программируемый наклон разливки контролирует угол и скорость входа расплавленного металла в матрицу. Этот контролируемый поток сводит к минимуму турбулентность, что предотвращает появление оксидных включений и пористость захваченного газа, что приводит к превосходным механическим свойствам.
О: Да, но это требует инженерных доработок. Ручные штампы часто нуждаются в модернизированных внутренних каналах охлаждения, автоматизированных системах выталкивателей и усиленных точках крепления, чтобы выдерживать более быстрое время цикла и механические нагрузки автоматизированных линий.
Ответ: Линейные линии располагают машины в прямой ряд, что идеально подходит для узких помещений и модульного расширения. В карусельных линиях используется поворотный стол для перемещения машин по выделенным зонам, что позволяет максимизировать пропускную способность для крупнообъемного производства с небольшим количеством смешивания в централизованном пространстве.
Ответ: Шестиосные роботы работают внутри автоматизированных ячеек и точно извлекают горячую отливку. Они немедленно передают деталь на соседние станции для удаления песка из стержня, резки стояка и удаления заусенцев, что резко сокращает запасы незавершенного производства.
Ответ: Роботам для литейного производства требуется класс защиты IP67 или IP69 для защиты от пыли и жидкостей. В них используются термостойкие оболочки для защиты кабелей от брызг расплава, а запястья находятся под давлением, чтобы предотвратить повреждение внутренних подшипников абразивными частицами.
Ответ: Автоматизация продлевает срок службы пресс-формы за счет поддержания строгого теплового равновесия. Постоянное время цикла и встроенные системы охлаждения предотвращают резкие скачки и падения температуры, связанные с ручной заливкой, тем самым снижая термическую усталость и образование микротрещин.
