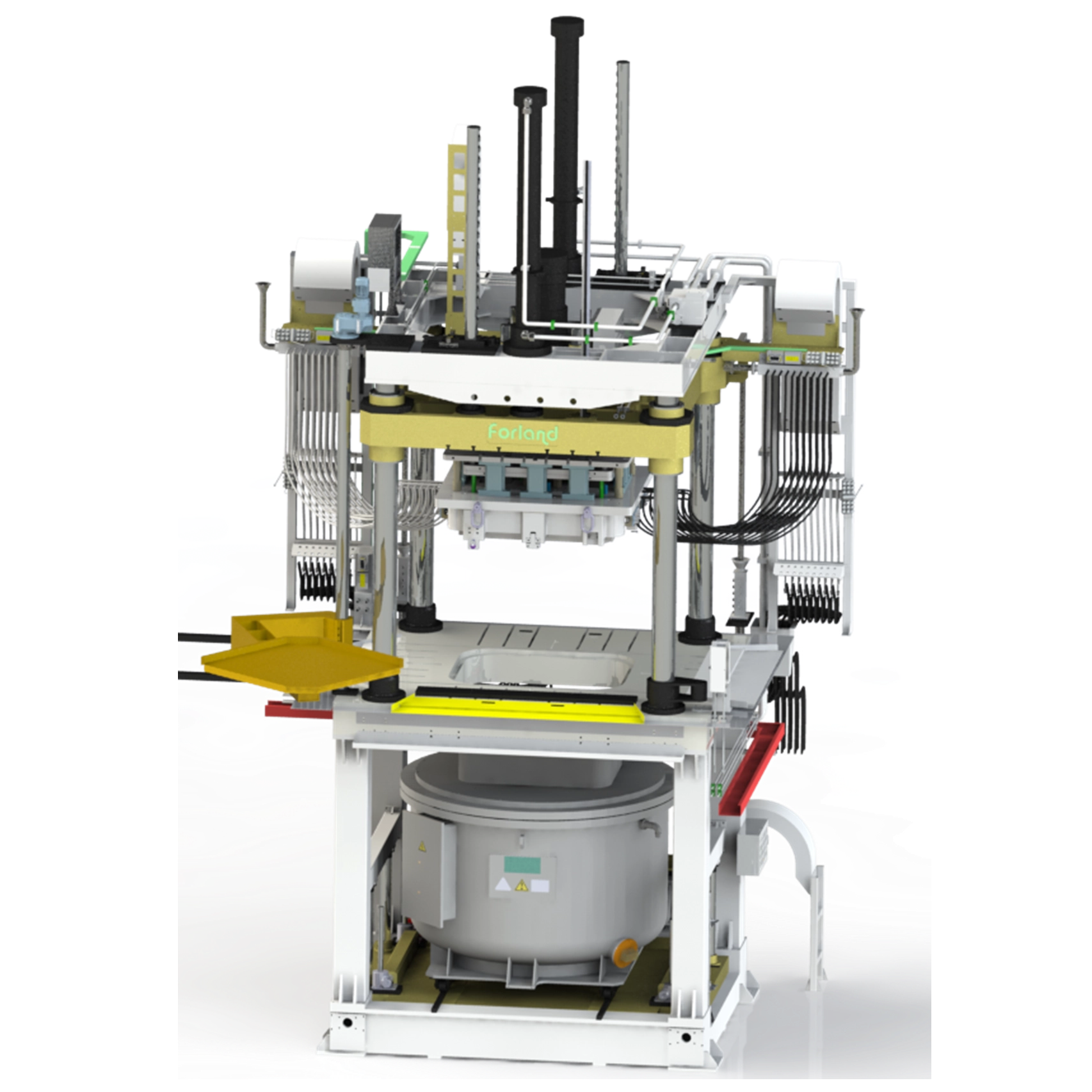

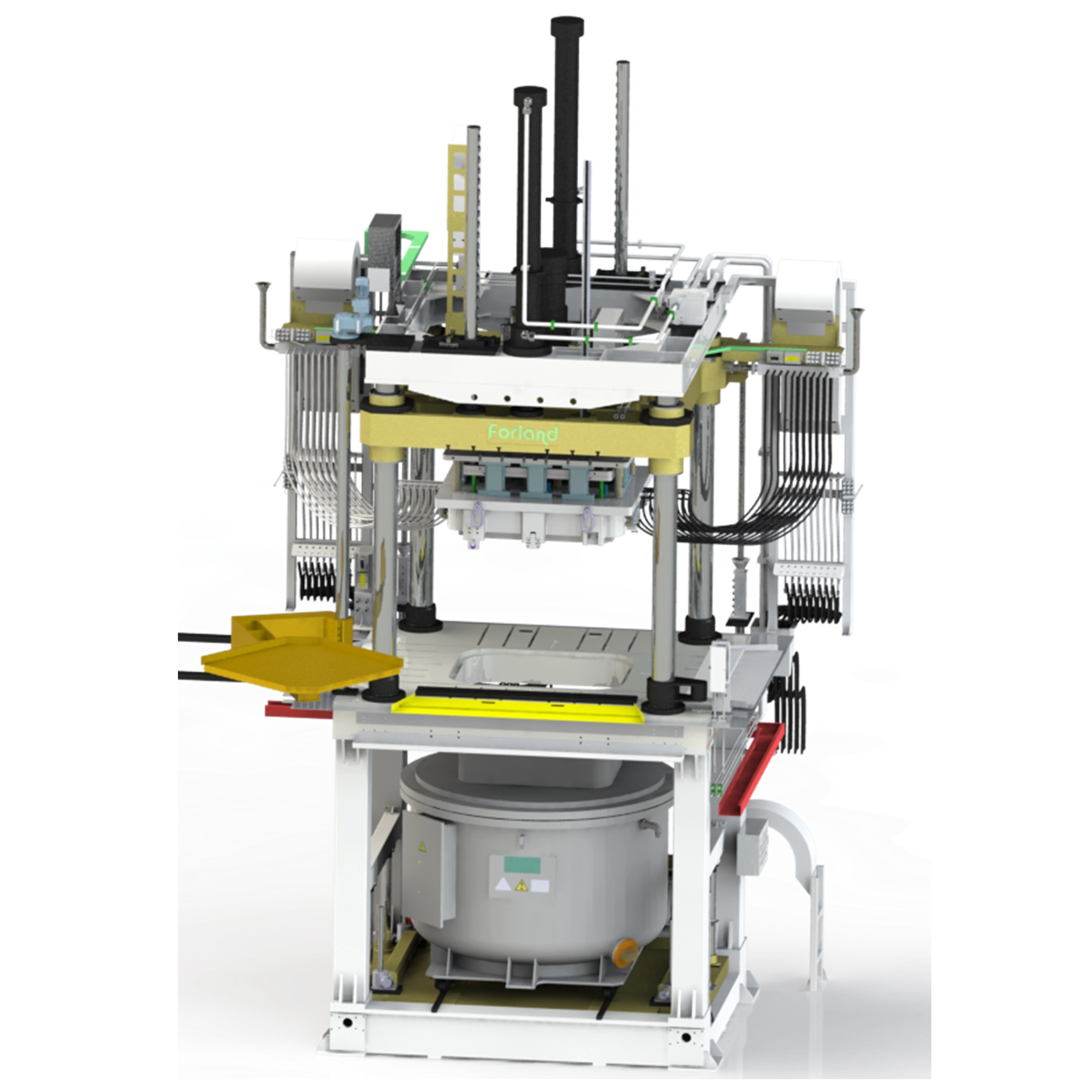

Производство металлических деталей в больших объемах требует строгого баланса между точностью размеров, скоростью цикла и повторяемостью изделия. Выбор неправильного метода литья или неправильная конфигурация производственной установки приводит к чрезмерному износу оснастки, неприемлемой степени пористости и ухудшению экономики установки. Понимание точной механики, требований к оборудованию и материальных ограничений современной производственной линии литья под давлением, чаще всего называемой в отрасли литьем под высоким давлением (HPDC), определяет, соответствует ли этот процесс вашему объему производства и структурным требованиям. Мы разберем основные компоненты, эксплуатационные различия и конструктивные ограничения, необходимые для успешного внедрения литья металлов под высоким давлением в заводских условиях.
Объем определяет жизнеспособность: высокие первоначальные капитальные затраты (CapEx) на формы из закаленной стали требуют больших объемов производства (обычно более 10 000 единиц) для достижения конкурентоспособной окупаемости инвестиций.
Материал определяет оборудование: выбор между алюминием, цинком и магнием строго определяет, требуется ли производственная линия с горячей или холодной камерой.
Устранение дефектов носит системный характер: управление пористостью и обломками требует точного контроля давления впрыска, скорости охлаждения и автоматической обрезки на производственной линии.
Автоматизация обеспечивает масштабируемость: современное литье под давлением в значительной степени зависит от робототехники для разливки, экстракции и смазки матрицы, чтобы поддерживать постоянное время цикла и уменьшать температурные отклонения.
Операции литья под высоким давлением начинаются на плавильной площадке. Слитки необработанного металла и переработанный лом превращаются в расплавленное состояние внутри промышленных печей. Характеристики печи различаются в зависимости от сплава, но операторы должны постоянно поддерживать оптимальную вязкость. Если металл становится слишком холодным, он преждевременно затвердевает в форме и вызывает холодное закрытие. Если он перегревается, это ускоряет износ штампа и увеличивает риск захвата газа.
Центральные плавильные печи питают меньшие по размеру размочные печи, расположенные непосредственно в литейной камере. Прежде чем расплавленный металл достигнет механизма впрыска, операторы выполняют строгие процедуры флюсования и дегазации. Флюсы отделяют примеси, вынося окалину на поверхность для ручного или автоматического снятия пены. Для таких сплавов, как алюминий, при ротационной дегазации вводят аргон или азот для удаления растворенного водорода. Пропуск подготовки материала гарантирует структурные дефекты конечной отлитой детали.
Определяющей особенностью этого производственного процесса является экстремальное давление, используемое для нагнетания расплавленного металла в полость стальной формы. Давление варьируется от 1500 до 25 000 фунтов на квадратный дюйм. Благодаря высокоскоростному впрыску металл полностью заполняет детали сложной формы и тонкие стенки до начала затвердевания.
Грузоподъемность машины определяет физические возможности печатной машины. От 400-тонных машин для небольших компонентов до огромных 4000-тонных прессов, используемых при мега-литье автомобилей, этот рейтинг относится к усилию зажима, приложенному для удержания половин матрицы закрытыми во время впрыска. Если давление впрыска превышает силу зажима, матрица взрывается. Это приводит к серьезной угрозе безопасности и чрезмерному загару на детали.
Контроль скорости выстрела осуществляется с помощью тщательно откалиброванной гидравлической системы. Профиль закачки обычно состоит из трех отдельных фаз:
Фаза медленного подхода: плунжер медленно проходит мимо заливного отверстия, проталкивая металл в систему направляющих, не задерживая окружающий воздух.
Фаза быстрого заполнения: гидравлический аккумулятор срабатывает, толкая плунжер с высокой скоростью, чтобы заполнить полость за миллисекунды, прежде чем металл замерзнет.
Фаза интенсификации: машина применяет максимальное гидравлическое давление в конце хода для подачи дополнительного металла в полость по мере усадки детали во время охлаждения.
Как только полость заполняется, терморегулирование определяет время цикла. Штампы оснащены сложными внутренними каналами охлаждения, в которых циркулирует вода или специальные термомасла. Это позволяет быстро и равномерно отводить тепло. Неравномерное охлаждение приводит к деформации деталей, внутреннему напряжению и локализованной усадочной пористости. Бригады технического обслуживания должны регулярно удалять накипь из линий охлаждения для поддержания надлежащей скорости потока.
После застывания машина открывается. Автоматизированные системы выталкивания выталкивают деталь из полости. Выталкивающие штифты должны прилагать равномерную силу к компоненту, чтобы предотвратить деформацию. Правильные углы уклона в конструкции детали позволяют отливке выниматься из стальной формы без истирания и затягивания.
Операции после литья следуют сразу за экстракцией. Деталь проходит через закалочную ванну, где ее температура быстро снижается. Затем гидравлический обрезной пресс срезает направляющую систему, переливы и излишки облоя. Наконец, вибрационное удаление заусенцев или дробеструйная очистка подготавливают поверхность к окончательному контролю или вторичной отделке.
В установке с горячей камерой механизм впрыска, в частности, гибкая шейка и плунжер, находится непосредственно в ванне расплавленного металла раздаточной печи. Когда плунжер втягивается, металл естественным образом течет в камеру. При выстреле металл проходит прямо вверх по гильзе и попадает в матрицу.
Производители используют эту систему исключительно для легкоплавких сплавов, таких как цинк, магний и свинец. Металлы с более высокой температурой плавления быстро разлагают и растворяют погруженные в воду стальные компоненты. Машины с горячей камерой имеют явные преимущества в скорости. Поскольку металл не требует транспортировки через ковш, время цикла исключительно быстрое. Операторы часто делают сотни выстрелов в час. Погружная система сводит к минимуму воздействие на металл окружающего воздуха, уменьшая окисление и приводя к получению высокоточных и плотных деталей.
Системы с холодной камерой отделяют плавильную печь от механизма впрыска. Расплавленный металл транспортируется — обычно с помощью автоматизированного роботизированного ковша — из раздаточной печи в необогреваемую цилиндрическую дробовую гильзу, прикрепленную к машине. Затем гидравлический плунжер продвигается через втулку, проталкивая металл в матрицу.
Эта конфигурация обязательна для тугоплавких сплавов, таких как алюминий, латунь и медь. Эти металлы быстро разрушили бы погружные насосные механизмы машины с горячей камерой. Основным компромиссом является скорость цикла. Дополнительный этап разливки металла в холодный рукав продлевает время цикла. Это также представляет собой короткое окно, в котором расплавленный металл контактирует с окружающим воздухом. Это требует точной автоматизации разливки и контроля профиля впрыска для поддержания производительности и минимизации оксидных включений.
Функция системы | Производственная линия с горячей камерой | Производственная линия холодной камеры |
|---|---|---|
Механизм впрыска | Погружение в ванну с расплавленным металлом | Наружный холодный рукав, металл залит в ковше |
Совместимые сплавы | Цинк, Магний, Свинец | Алюминий, латунь, медь |
Скорость цикла | Очень быстро (до сотен в час) | Медленнее (из-за шага разливки) |
Риск окисления | Низкий (металл вытягивается снизу поверхности) | Умеренная (возникает во время разливки) |
Износ оснастки | Снижение термической нагрузки на детали машины | Высокая термическая нагрузка на втулку и наконечник |
Возможность быстро производить сложные детали почти идеальной формы делает этот процесс основным продуктом современного производства. В автомобильной и тяжелой машиностроительной отраслях инженеры используют его для производства долговечных компонентов, таких как блоки цилиндров двигателей, картеры трансмиссии и кронштейны конструкций. Переход к электромобилям еще больше увеличил спрос на легкие алюминиевые корпуса аккумуляторов и конструктивные узлы.
Бытовая электроника и телекоммуникации в значительной степени полагаются на этот метод изготовления легких теплорассеивающих корпусов. Магний и алюминий предпочтительны для ноутбуков, корпусов смартфонов и радиаторов базовых станций 5G из-за их превосходной теплопроводности и свойств экранирования от электромагнитных помех.
Исторически сложилось так, что оптимальным диапазоном для этого метода производства были детали малого и среднего размера весом от нескольких унций до пятидесяти фунтов. Однако недавнее появление мега-литья с использованием прессов усилием более 6000 тонн активно расширяет эти физические пределы. Теперь автопроизводители отливают все днища автомобилей как отдельные компоненты.
Финансовая жизнеспособность полностью зависит от объема производства. Матрицы из закаленной инструментальной стали H13, необходимые для того, чтобы выдерживать экстремальные давления и термические удары, требуют больших затрат на разработку и обработку. Расчет точки безубыточности предполагает амортизацию этой высокой первоначальной стоимости оснастки за счет исключительно низкой себестоимости производства одной детали.
По сравнению с обработкой на станках с ЧПУ литье становится экономически выгоднее, когда объемы превышают порог в 5000–10 000 единиц. Обработка на станках с ЧПУ обеспечивает нулевые затраты на оснастку, но требует больших затрат времени на изготовление детали и огромных отходов материала. И наоборот, литье в песчаные формы обеспечивает более низкие затраты на оснастку, но дает плохую чистоту поверхности, меньшую точность размеров и более длительное время цикла. Это делает литье в песчаные формы непригодным для применения в больших объемах с жесткими допусками.
Впрыск под высоким давлением обеспечивает исключительную стабильность размеров. Стандартные достижимые допуски обычно составляют ±0,002 дюйма для небольших размеров с высокой повторяемостью при производстве, охватывающем сотни тысяч выстрелов. Такая точность резко снижает или полностью устраняет необходимость в операциях вторичной обработки.
Поверхность отлитой детали обычно гладкая и однородная, что напрямую отражает полировку стальной матрицы. Детали готовы к различным видам вторичной обработки поверхности. В зависимости от сплава компоненты можно легко гальванизировать, нанести порошковое покрытие, покрасить или анодировать для повышения коррозионной стойкости или косметической привлекательности.
Тип сплава | Стандартный линейный допуск (на дюйм) | Минимальная толщина стенки | Типичная поверхность (Ra) |
|---|---|---|---|
Алюминий (А380) | ± 0,002 дюйма | 0,060" - 0,080" | 32–63 микродюйма |
Цинк (Замак 3) | ± 0,001" | 0,025" - 0,040" | 16–32 микродюйма |
Магний (AZ91D) | ± 0,002 дюйма | 0,040" - 0,060" | 32–63 микродюйма |
Успешное выполнение требует строгого соблюдения принципов проектирования для технологичности (DFM). Толщина стенок должна оставаться максимально однородной. Толстые секции остывают медленнее, чем тонкие, что приводит к локализованной усадочной пористости и деформации геометрии. Вместо того, чтобы проектировать сплошные толстые массы, инженеры должны использовать ребра и сердцевины, чтобы сохранить структурную целостность, сохраняя при этом стенки тонкими.
Углы уклона обязательны. Вертикальные стенки, параллельные направлению отверстия матрицы, должны сужаться, чтобы обеспечить плавный выброс детали. Для подрезов требуются сложные механические направляющие внутри инструмента. Слайды увеличивают затраты на оснастку и создают потенциальные точки сбоев при обслуживании на производстве.
Удержание газа является наиболее серьезной проблемой при впрыскивании металлов под высоким давлением. Поскольку металл проникает в полость с экстремальными скоростями, турбулентный поток захватывает окружающий воздух и испаренную смазку штампа, прежде чем они уйдут через вентиляционные отверстия. Это приводит к газовой пористости, которая снижает механическую прочность детали.
Стратегии смягчения последствий требуют высокотехнологичных инструментов. Усовершенствованная конструкция литников обеспечивает плавный и расчетный поток металла. Переливные колодцы, выполненные вне полости основной детали, улавливают первую, наиболее холодную волну металла и захваченных газов. Для ответственных конструктивных элементов на предприятии реализована технология вакуумного литья под давлением. Эта система удаляет воздух из полости формы всего за миллисекунды перед впрыском. Это радикально уменьшает внутреннюю пористость и позволяет готовым деталям подвергаться термической обработке или сварке.
Тип дефекта | Основная причина | Стратегия смягчения последствий на заводе |
|---|---|---|
Газовая пористость | Захваченный воздух или испарившаяся смазка во время быстрого заполнения. | Добавьте вакуумные системы, оптимизируйте вентиляцию, уменьшите объем распыления. |
Усадочная пористость | Неравномерное охлаждение в толстостенных участках. | Увеличьте давление интенсификации, добавьте линии охлаждения, вырежьте толстые участки. |
Холодное закрытие | Металл затвердевает, прежде чем полностью заполнить полость. | Увеличьте температуру плавления, увеличьте скорость быстрого выстрела, откройте толщину затвора. |
Вспышка | Давление впрыска превышает силу зажима машины. | Перейдите к более мощному прессу, очистите сопрягаемые поверхности штампа. |
Экстремальные условия внутри пресса наносят тяжелый урон стальным формам. Термическая усталость, вызванная быстрым нагревом расплавленного металла с последующим быстрым охлаждением из внутренних водопроводов, в конечном итоге приводит к перегреву. Тепловая проверка проявляется в виде сети мелких поверхностных трещин на поверхности матрицы. Вымывание происходит, когда высокоскоростной металл физически разрушает сталь возле ворот. Пайка происходит, когда расплавленный алюминий химически связывается с поверхностью стальной матрицы.
Протоколы профилактического обслуживания увеличивают срок службы инструмента. Инженеры-инструментальщики должны периодически снимать штампы, снимать с них напряжения в печи и повторно полировать полости. Во время производства автоматизированные распылительные коллекторы наносят между каждым выстрелом специальную смазку для штампов на водной или масляной основе. Эта смазка обеспечивает тепловой барьер, способствует отделению деталей и предотвращает пайку.
Современные литейные предприятия используют тяжелую автоматизацию, чтобы исключить человеческие ошибки и поддерживать строгую температурную стабильность. Типичная литейная ячейка включает в себя центральный ПЛК, который взаимодействует с прессом, печью и несколькими роботами.
Шестиосные роботы осуществляют автоматическую разливку ковша. Они обеспечивают одинаковый объем переноса металла с одинаковой скоростью в каждом цикле. Автоматические распылители наносят точное количество смазки на определенные участки матрицы. Роботы-экстракторы удаляют горячую деталь, проверяют ее целостность с помощью датчиков и помещают ее в закалочную ванну или обрезной пресс. Этот уровень автоматизации стабилизирует тепловой ритм штампа, напрямую повышая общую эффективность оборудования (OEE) и снижая процент брака.
Создание собственного литейного производства требует огромных капиталовложений. Помимо стоимости прессов, печей и робототехники, инфраструктура предприятия требует серьезной модификации. Для производства необходимы высоковольтные электрические линии, массивные градирни, специализированная вентиляция для вытяжки печей и системы строгого соблюдения экологических требований для обращения со смазочными материалами и окалиной.
Для большинства OEM-производителей использование специального контрактного производителя переносит это бремя с CapEx на OpEx. Используя существующую инфраструктуру признанного поставщика, компании избегают сложного обучения управлению металлургией и обслуживанию оборудования. Вы платите только за оснастку и поштучную цену готовых компонентов.
При выборе партнера по контрактному производству физическое оборудование — это только половина дела. Надежные системы управления качеством определяют надежность цепочки поставок. Оцените потенциальных партнеров по их сертификатам, таким как ISO 9001 для общего производства или IATF 16949 для автомобильной промышленности.
Передовые поставщики используют возможности мониторинга процессов в реальном времени. Системы контролируют скорость и давление плунжера при каждом отдельном выстреле, автоматически отбраковывая детали, выходящие за пределы установленных параметров. Строгая отслеживаемость материалов гарантирует, что каждый готовый компонент соответствует конкретной партии необработанного слитка, а также точной дате и времени отливки.
Запустите проверку технологичности проектирования (DFM) вместе с инженером-инструментальщиком, чтобы определить толстые сечения и потенциальные точки отказа.
Завершите все углы уклона и радиусы в своих моделях САПР, чтобы обеспечить чистый выброс и более длительный срок службы инструмента.
Определите точные ежегодные потребности в объеме, чтобы точно рассчитать амортизацию инструмента.
Запросите подробное ценовое предложение на инструменты и поштучную цену у сертифицированных поставщиков, убедившись, что они указали свои стратегии снижения пористости.
Ответ: Литье под высоким давлением нагнетает металл в форму с экстремальными скоростями и давлениями, что делает его идеальным для тонких стенок и короткого времени цикла. При литье под низким давлением используется небольшое давление (обычно менее 15 фунтов на квадратный дюйм), чтобы медленно заполнить форму снизу вверх. В результате получаются более плотные детали со значительно меньшей пористостью, но время цикла работы увеличивается.
Ответ: Срок службы инструмента определяется отливаемым металлом и возникающим в результате термическим напряжением. Алюминиевые формы обычно служат от 100 000 до 150 000 выстрелов из-за высоких температур впрыска. Цинковые формы подвергаются гораздо меньшему термическому удару и могут легко выдержать более 1 миллиона выстрелов, прежде чем потребуется замена.
Ответ: Стандартные детали высокого давления, как правило, нельзя сваривать или подвергать термообработке. В результате этого процесса небольшие количества газа естественным образом улавливаются внутри металла. Если деталь нагревается до температуры сварки или термообработки, этот захваченный газ расширяется, вызывая вздутие и разрушение металлической поверхности. Технология вакуумного литья необходима, если необходимы эти вторичные процессы.
Ответ: Алюминий является наиболее распространенным материалом благодаря превосходному соотношению прочности к весу и теплопроводности. Цинк очень предпочтителен для применений, требующих чрезвычайной точности, тонких стенок и длительного срока службы инструмента. Магний используется, когда сверхлегкие характеристики являются основным требованием к конструкции.
Ответ: В машине с холодной камерой расплавленный металл переносится через ковш из раздаточной печи в необогреваемую горизонтальную дробовую гильзу. Затем гидравлический плунжер быстро продвигается вперед, загоняя металл в полость матрицы. Этот метод обязателен для тугоплавких сплавов, таких как алюминий, которые в противном случае растворяли бы погружные насосные механизмы.
Ответ: Пористость возникает из двух основных источников. Газовая пористость возникает, когда окружающий воздух или испаренные смазочные материалы задерживаются в расплавленном металле во время высокоскоростной фазы впрыска. Усадочная пористость возникает, когда более толстые участки металла остывают и сжимаются медленнее, чем окружающие тонкие участки, создавая внутренние пустоты.
Ответ: Проектирование, обработка на станке с ЧПУ, термообработка и испытание формы из закаленной стали — трудоемкий процесс. Срок выполнения обычно составляет от 8 до 12 недель. Этот срок во многом зависит от геометрической сложности детали, наличия подвижных суппортов и текущего производственного отставания конкретного производителя.
