Технология стержневой стрельбы определяет рентабельность литейного производства. Он устанавливает базовые показатели времени цикла, допусков отливки и общего энергопотребления. Выбор процесса отверждения определяет, насколько эффективно предприятие производит сложные внутренние полости для металлических отливок. Литейные предприятия сталкиваются с постоянным напряжением между достижением эффективности крупносерийного производства и управлением эксплуатационными сложностями, связанными с износом инструментов, потреблением энергии и строгим соблюдением экологических требований.
Выбор правильного метода производства стержней требует технической оценки процессов горячего стержневого ящика по сравнению с процессами холодного стержневого ящика. Каждая система предлагает различные механические и химические преимущества, адаптированные к конкретным производственным условиям. Создание четкой структуры помогает инженерным группам точно определить, когда следует использовать стержневую машину с горизонтальным горячим ящиком по сравнению с альтернативой с холодным ящиком, исходя из геометрии отливки, требуемой производительности и инфраструктуры предприятия.
Механизмы отверждения: машины с горячими камерами используют тепло и газ для быстрого отверждения песчаных стержней для получения больших объемов продукции, тогда как машины с холодными камерами используют химическую реакцию (обычно аминовый газ) при комнатной температуре.
Точность размеров. Процессы горячего стержня обычно обеспечивают превосходную стабильность размеров и чистоту поверхности, хотя для них требуется инструмент, спроектированный так, чтобы выдерживать постоянные термические нагрузки.
Подготовка материала: Системы холодного бокса требуют точного смешивания песка и смолы по требованию перед инъекцией, в отличие от стабильных песков с предварительно нанесенным покрытием, которые часто используются в процессах термического отверждения.
Компромиссы в области энергопотребления и соответствия требованиям: системы холодильных камер снижают потребление энергии, но предъявляют строгие требования к обращению с химикатами и вентиляции; Системы с горячими ящиками требуют более высокого энергопотребления, но позволяют избежать сложностей с аминным газом.
Выбор оборудования. Жизнеспособность горизонтальной стержневой машины с горячим ящиком зависит от анализа эксплуатационных затрат, геометрии отливки, необходимой производительности производства и потенциальной адаптации к появляющимся неорганическим связующим.
Определение базовых требований к производству стержней диктует выбор связующей системы и оборудования. Литейные предприятия должны оценить прочность на разрыв, возможность складывания и время цикла, чтобы определить оптимальный путь. Высокая прочность на разрыв гарантирует, что сердечник выдерживает турбулентный поток и огромное давление расплавленного металла во время заливки. Если стержню не хватает твердости при царапании или прочности на разрыв, поток металла вызовет вымывание стержня, что приведет к образованию серьезных включений песка в окончательной отливке.
Сжимаемость определяет, насколько легко песок разрушается и вытряхивается из окончательной отливки после затвердевания. Алюминиевым литейным заводам требуются связующие с превосходной способностью к низкотемпературной сжимаемости, а чугунолитейным предприятиям нужны связующие, которые выдерживают высокие температуры заливки, прежде чем разрушаться. Время цикла напрямую влияет на общую производительность производства. Выбранный процесс стрельбы стержня должен сбалансировать эти три критерия со специфическими металлургическими требованиями конечного отлитого компонента.
В процессе горячего ящика используются термореактивные смолы, обычно на основе фурана или фенолформальдегида. Эти смолы остаются в состоянии покоя до тех пор, пока не подвергнутся воздействию высоких температур. Внутри стержневого шутера машина впрыскивает смесь песка и смолы в стержневые ящики, нагретые до температуры от 200°C до 300°C. Тепло запускает быструю реакцию полимеризации с поперечными связями, отверждая сердцевину снаружи внутрь. Эта термическая активация позволяет литейным заводам использовать высокостабильные предварительно покрытые пески. Операторы могут хранить этот песок в течение длительного времени без его разложения, что упрощает погрузочно-разгрузочные работы на литейном цеху.
И наоборот, процесс холодного ящика основан на использовании полиуретановых связующих, отверждаемых каталитическим газом при температуре окружающей среды. Операторы смешивают кварцевый песок с двухкомпонентной жидкой смолой, состоящей из фенольной смолы и полимерного изоцианата. Как только машина впрыскивает эту смесь в холодный стержневой ящик, через песчаную массу проходит газ-катализатор. На этом этапе литейные заводы обычно используют пары амина или диоксид серы. Газ запускает немедленную химическую реакцию, мгновенно затвердевая ядро без нагревания. Поскольку смесь песка и смолы начинает медленно реагировать даже без газа, применение холодного бокса требует немедленного перемешивания по требованию, чтобы предотвратить преждевременное затвердевание материала внутри системы доставки.
Проектирование оснастки существенно различается между этими двумя процессами. Инструменты для горячего ящика должны выдерживать экстремальные постоянные термические нагрузки. Инженеры обычно изготавливают эти стержневые ящики из высококачественного чугуна или специальных стальных сплавов, предназначенных для управления тепловым расширением и сопротивления деформации в течение тысяч циклов нагрева и охлаждения. Команда инженеров должна учитывать коэффициенты расширения металла, чтобы гарантировать, что размеры сердцевины остаются точными при рабочих температурах. Вентиляция также требует тщательного планирования, поскольку расширяющиеся газы из нагретой смолы должны быстро выходить, чтобы предотвратить дефекты газовой пористости.
Инструменты для холодного бокса работают при комнатной температуре, полностью исключая термическое напряжение. Это позволяет литейным заводам использовать более широкий спектр материалов, включая алюминий, эпоксидные смолы и даже плотную древесину для прототипирования и небольших объемов производства. Алюминиевые стержневые ящики значительно легче, что упрощает обращение с ними и ускоряет их обработку. Это снижает первоначальные инвестиции в инструмент и ускоряет время переналадки. Однако для инструментов с холодным ящиком требуются специальные уретановые уплотнения вдоль линии разъема, чтобы предотвратить утечку опасного каталитического газа во время цикла отверждения.

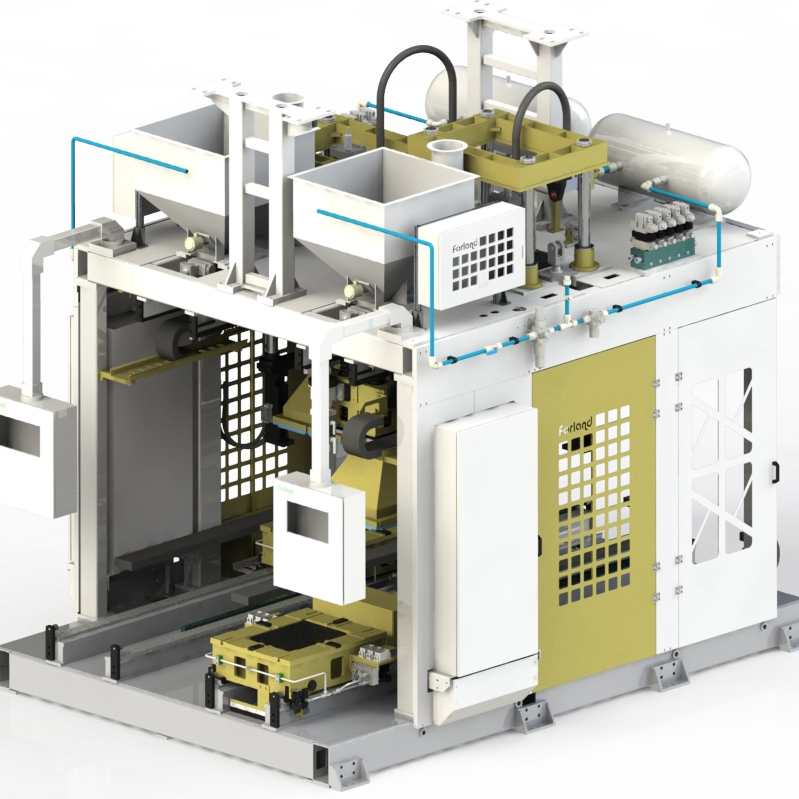

Конфигурация горизонтальной линии разъема фундаментально меняет способ извлечения и обработки кернов. В горизонтальном стержневом устройстве с горячим ящиком стержневой ящик разделяется по горизонтали. Такая ориентация усиливает гравитацию на этапе закачки песка, обеспечивая равномерную плотность в керне сложной геометрии. Магазин песка опускается на выдувную пластину, и сжатый воздух подает песок через выдувные трубы в нагретую полость.
После завершения цикла термического отверждения верхняя половина коробки убирается. Затем автоматические выталкивающие штифты толкают затвердевший стержень вверх, позволяя механическому разгрузчику или роботизированной руке надежно захватить стержень. Эта горизонтальная установка легко интегрируется в автоматизированные линии непрерывного литья. Это сводит к минимуму ручную работу, снижает риск повреждения сердечника и обеспечивает высокую предсказуемость производственного ритма.
Гидравлический зажим под высоким давлением не подлежит обсуждению при работе в горячем боксе. На этапе стрельбы сжатый воздух на высокой скорости нагнетает песчаную смесь в полость. Одновременно с этим стержневой ящик слегка расширяется из-за рабочей температуры 300°C. Гидравлическая система должна обеспечивать значительную и постоянную нагрузку, чтобы удерживать половины стержневого ящика вместе.
Если сила зажима колеблется хотя бы незначительно, давление впрыска загонит песок между линиями разъема, создавая заусенцы. Оплавление требует вторичного ручного измельчения, что снижает эффективность производства и увеличивает трудозатраты. Прочные гидравлические цилиндры обеспечивают отсутствие заусенцев и сохраняют структурную целостность инструмента при экстремальных термических и механических нагрузках. Бригады технического обслуживания должны регулярно проверять уровни гидравлической жидкости, давление в насосе и уплотнения цилиндров, чтобы предотвратить поломку зажимов.
Отверждение в коробке идеально фиксирует размеры сердцевины. Поскольку сердечник полностью затвердевает, оставаясь при этом удерживаемым прецизионно обработанной стальной или железной полостью, во время извлечения он не подвергается деформации. Необработанные стержни, изготовленные другими методами, очень чувствительны к провисанию или деформации при обращении с ними до полного отверждения. Горячий процесс устраняет эту уязвимость.
Полученные сердечники отличаются исключительной чистотой поверхности и жесткой стабильностью размеров. Это напрямую приводит к более жестким допускам при литье и меньшему количеству механической обработки конечного металлического компонента. Литейные заводы часто могут наносить промывку огнеупорных стержней непосредственно на горячую сердцевину сразу после экстракции. Остаточное тепло мгновенно высушивает отливку, создавая твердый, гладкий барьер, который предотвращает проникновение металла и дополнительно улучшает качество внутренней поверхности отливки.
Эффективность горизонтального стержневого стержня с горячим ящиком при больших объемах значительно перевешивает первоначальные затраты на электроэнергию и инструменты в конкретных приложениях. Автомобильные литейные заводы полагаются на эту технологию при изготовлении блоков двигателей, головок цилиндров и сложных внутренних водяных рубашек. Эти компоненты требуют абсолютной точности размеров для обеспечения надлежащего потока охлаждающей жидкости и производительности двигателя.
Корпуса гидравлических клапанов и вентилируемые тормозные диски также получают огромную выгоду от этого процесса. При производстве сотен тысяч одинаковых стержней увеличенный срок службы чугунных инструментов и короткое время цикла процесса в горячем ящике обеспечивают непревзойденную эффективность работы. Первоначальные инвестиции в мощную оснастку быстро окупаются за счет снижения доли брака и непрерывного, бесперебойного производства.
Устранение необходимости постоянного нагрева стержневых ящиков из тяжелых металлов приводит к значительной экономии эксплуатационных расходов. Машины с холодным боксом работают при температуре окружающей среды, потребляя только электроэнергию, необходимую для гидравлики, пневматики и систем управления. Литейные предприятия, работающие в регионах с высокими затратами на электроэнергию, часто переходят на системы холодных камер, чтобы значительно снизить накладные расходы на коммунальные услуги.
Отсутствие нагревательных элементов также упрощает обслуживание машины. В нем нет термопар, картриджей нагревателей или изоляционных панелей, которые со временем разрушаются. Операторам не нужно ждать, пока инструмент достигнет рабочей температуры, прежде чем начать смену, а также им не нужно учитывать риски безопасности, связанные с работой с металлическими блоками, нагретыми до 300°C.
Основным эксплуатационным препятствием процесса холодного бокса является обработка материалов. Песок и двухкомпонентную смолу необходимо смешивать непрерывно и точно непосредственно перед инъекцией. Если смешанный песок находится в бункере или выдувных трубах слишком долго, срок его службы истекает, и он начинает предварительно отверждаться. Это приводит к засорению выдувных трубок, плохой плотности сердцевины и длительным простоям машины для очистки.
Литейные предприятия должны устанавливать высокоскоростные смесители непрерывного действия малого объема непосредственно над стержневым выстрелом, чтобы песок был свежим. Персонал по техническому обслуживанию должен ежедневно калибровать шестеренные насосы для химикатов, чтобы обеспечить точное соотношение смолы Части 1 и Части 2. Небольшое отклонение в соотношении смолы приведет к хрупкости стержней или чрезмерному газообразованию во время заливки. Это резко контрастирует с более простой обработкой материалов при процессах в горячем боксе, где песок с предварительно нанесенным покрытием остается стабильным в течение неопределенного времени при комнатной температуре.
Механизм отверждения в машине с холодным ящиком представляет собой значительные механические сложности и сложности с точки зрения безопасности. После того, как машина засыпает песок в полость, она должна плотно зажать коробку, впрыскивая каталитический газ через коллектор. Газ проникает в песок, мгновенно отверждая смолу. После впрыска газа продувочный воздух под высоким давлением проходит через активную зону, выталкивая остатки амина.
На этом этапе стержневой ящик должен быть полностью запечатан. Любой разрыв в линии разъема приведет к выбросу токсичного газа амина в помещение, что вызовет срабатывание сигнализации безопасности и подвергнет операторов воздействию опасных химикатов. Инженеры должны проектировать сложные вентиляционные системы внутри оснастки, чтобы газ достигал всех концов сердечника, в противном случае в сердечнике будут незатвердевшие мягкие места, которые выйдут из строя во время заливки металла.
Отсутствие термического напряжения позволяет быстро менять инструмент и снизить первоначальные инвестиции. Литейные предприятия, выполняющие короткие и средние производственные партии, или те, которые выполняют функции мастерских для различных клиентов, получают большую выгоду от гибкости холодильных камер. Станки с ЧПУ могут резать алюминиевые инструменты за долю времени, необходимого для обработки чугуна.
Кроме того, меньший вес алюминиевых стержневых ящиков означает, что операторы могут быстрее выполнять замену инструментов. Они могут использовать краны меньшего размера и прилагать меньше физических усилий, тем самым увеличивая общее время безотказной работы машины при различных производственных графиках. Когда литейному заводу необходимо изготовить небольшую партию запасных частей, использование холодного короба обеспечивает наиболее экономичный путь производства.
Хотя машины для дробления гильзы и машины для горячего ящика часто относят к одной категории, они служат разным стратегиям производства. Машина для изготовления стержневых стержней использует тепло для отверждения тонкой оболочки покрытого смолой песка у стенок полости, затем сливает неотвержденный песок из центра, образуя полый стержень. Это значительно экономит вес песка и улучшает его сминаемость во время вытряски.
Однако цикл отверждения сердцевин оболочек значительно дольше, поскольку для достижения необходимой толщины оболочки тепло должно проникать медленно. Механика разгрузочного ящика также увеличивает время цикла. Напротив, горизонтальный стержневой станок Hot Box быстро производит твердые, высокопрочные стержни. В нем приоритет отдается времени цикла и жесткости конструкции, а не сохранению песка, что делает его лучшим выбором для литья под высоким давлением.
Экологические нормы стимулируют развитие основных процессов термоотверждения. Литейные заводы все чаще адаптируют оборудование с горячими ящиками для работы с теплыми ящиками или неорганическими связующими. В процессе теплого короба используются высокореактивные смолы, которые отверждаются при более низких температурах, обычно от 150°C до 180°C. Это снижает потребление энергии и снижает выбросы летучих органических соединений (ЛОС) в литейном цеху.
Неорганические связующие, часто на основе силиката натрия, используют тепло для удаления воды, отверждая сердцевину путем обезвоживания без какого-либо органического сгорания. Это полностью исключает дым и токсичные выбросы на этапе заливки металла. Адаптация существующего оборудования с горячими камерами для работы с неорганическими связующими позволяет литейным заводам добиться строгого соблюдения экологических требований, сохраняя при этом преимущества размеров термоотверждаемых стержней. Однако неорганические сердцевины очень чувствительны к влажности, поэтому перед заливкой требуется хранение в условиях контролируемого климата, чтобы предотвратить разложение.
Производительность зависит от скорости цикла отверждения. Машины с горячим ящиком отличаются исключительной скоростью. В тот момент, когда песок попадает в нагретую полость, начинается твердение. Для сердечников меньшего размера машина может завершить цикл менее чем за 30 секунд. Оператор или робот извлекает сердечник, и машина сразу же начинает следующий цикл.
Системы холодного бокса, хотя и быстро поддаются химическому отверждению, требуют последовательных этапов: обжиг, впрыск газа и продувка воздухом. Фаза продувки абсолютно необходима для удаления остаточного токсичного газа перед открытием коробки. Это добавляет фиксированное время к каждому циклу, часто увеличивая время цикла до 60 или 90 секунд в зависимости от размера ядра. При непрерывных больших объемах производства быстрые циклы с ускорением нагрева в машинах с горячими ящиками обычно обеспечивают более высокую ежедневную производительность.
Оценка финансовой жизнеспособности любой системы требует выхода за рамки первоначальной покупки оборудования. Системы с горячими ящиками требуют высокой электрической или газовой энергии для поддержания температуры инструментов, а обработка самих чугунных инструментов дорогая. Однако связующие химикаты, как правило, дешевле, и процесс требует минимального вспомогательного оборудования.
Системы холодных камер экономят на тепловой энергии и инструментах, но влекут за собой высокие текущие затраты на двухкомпонентные полиуретановые смолы, аминовый газ и оборудование непрерывного смешивания песка. Кроме того, масштабирование работы холодильного бокса требует расширения инфраструктуры хранения химикатов и газоочистки. Литейные предприятия должны рассчитывать свои местные тарифы на коммунальные услуги в зависимости от затрат на поставку химикатов, чтобы определить истинные эксплуатационные расходы каждого метода.
Факторы EHS часто определяют окончательный выбор технологии. Смолы для горячих коробов выделяют летучие органические соединения на этапе отверждения и выделяют значительное количество дыма и дыма, когда расплавленный металл контактирует с сердцевиной во время заливки. Литейные предприятия должны устанавливать надежные вытяжные колпаки и рукавные фильтры, чтобы контролировать эти выбросы и защищать здоровье органов дыхания работников.
Процессы в холодных камерах исключают образование дыма, но создают серьезную опасность при обращении, хранении и нейтрализации токсичных аминных газов. Амин требует специальных химических скрубберов на кислотной основе для очистки отработанного воздуха перед тем, как он покинет предприятие. Обе системы требуют наличия существенной инфраструктуры EHS, но они управляют совершенно разными типами опасностей. Менеджеры объектов должны оценить свои текущие возможности вентиляции, прежде чем приступать к любому процессу.
Особенность | Горизонтальный сердечник с горячим ящиком | Холодный ящик Core Shooter |
|---|---|---|
Катализатор отверждения | Термический (200°C - 300°C) | Химический газ (амин/SO2) |
Инструментальный материал | Чугун, Сталь | Алюминий, Эпоксидная смола, Дерево |
Подготовка песка | Стабильный песок с предварительно нанесенным покрытием | Непрерывное смешивание по требованию |
Энергопотребление | Высокий (непрерывный нагрев) | Низкий (работа в окружающей среде) |
Первичная опасность EHS | ЛОС и дым | Обращение с токсичными газами и утечки |
Идеальный производственный цикл | Большой объем, непрерывный | Короткие и средние, гибкие |
Основной срок хранения | Отлично (устойчив к влажности) | Умеренный (может ухудшаться со временем) |
Фокус на техническое обслуживание | Горелки, термопары, гидравлика | Насосы для смолы, газовые скрубберы, уплотнения |
Основным механическим риском при работе в горячем боксе является термическая усталость. Постоянное расширение и сжатие может привести к деформации чугунных стержневых ящиков, что приведет к заусенцам и неточностям в размерах. Для борьбы с этим литейные предприятия должны внедрить строгие протоколы технического обслуживания. Сюда входит регулярный мониторинг деградации нагревательных элементов с помощью тепловидения для обеспечения равномерного распределения температуры по стержневому ящику.
Неравномерный нагрев приводит к локальному короблению и появлению холодных пятен там, где песок не затвердевает. Бригады технического обслуживания должны немедленно заменить неисправные картриджные нагреватели или очистить засорившиеся газовые горелки. Кроме того, внедрение контролируемых процедур охлаждения во время остановок станка предотвращает быстрый тепловой удар инструмента. Операторам никогда не следует распылять воду на горячий инструмент, чтобы охладить его, так как это мгновенно приведет к растрескиванию чугуна.
Неспособность эффективно управлять аминным газом создает серьезные риски для здоровья и штрафы со стороны регулирующих органов. Реализация холодного бокса требует безупречного проектирования системы газоотвода. Стержневые ящики должны иметь высококачественные эластомерные уплотнения, которые операторы проверяют ежедневно. Если уплотнение выйдет из строя, газ выйдет во время фазы впрыска.
На предприятии должны быть установлены обязательные системы кислотных скрубберов — обычно с использованием серной кислоты — для нейтрализации выхлопных газов аминов. Бригады технического обслуживания должны постоянно контролировать уровень pH раствора скруббера. Если уровень кислоты иссякнет, токсичный газ выйдет прямо в атмосферу, что приведет к немедленной эвакуации объекта и нарушениям Агентства по охране окружающей среды. Регулярная проверка воздуховодов на наличие скоплений смолы также необходима для предотвращения закупорки воздушного потока.
Технические компетенции, необходимые операторам обеих систем, существенно различаются. Операторам горячих ящиков требуется обучение, направленное на безопасность при высоких температурах, предотвращение ожогов и обращение с тяжелыми термически расширенными инструментами. Они должны понимать, как безопасно обращаться с горячими сердечниками и устранять неисправности нагревательных элементов с помощью мультиметров.
Операторам холодильных камер требуется интенсивная подготовка по работе с опасными материалами (HAZMAT). Они должны понимать протоколы обращения с химическими веществами изоцианатов и аминов, знать, как реагировать на сигналы тревоги об утечке газа, а также уметь поддерживать калибровку смесителей песка непрерывного действия. Надлежащие средства индивидуальной защиты (СИЗ), включая респираторы и химически стойкие перчатки, являются обязательными при выполнении технического обслуживания насосов для смолы в холодильной камере или газовых коллекторов.
Проведите анализ операционных расходов, сравнив местные тарифы на электроэнергию с затратами на химическое связующее и очистку газа, чтобы определить долгосрочную финансовую жизнеспособность.
Запросите у производителей оборудования подробное моделирование времени цикла на основе вашей конкретной, наиболее сложной геометрии сердечника, чтобы проверить производительность.
Проведите аудит существующей инфраструктуры EHS, чтобы определить, лучше ли ваше предприятие оборудовано для борьбы с тепловыми выбросами или хранением опасных химикатов.
Оцените требования к жизненному циклу вашего инструмента, чтобы увидеть, оправданы ли первоначальные затраты на чугунный инструмент ожидаемыми объемами производства.
Проверьте требования к сжимаемости стержня и прочности на разрыв вместе со своей металлургической командой, чтобы убедиться, что выбранная система связующего соответствует вашим температурам разливки.
Ответ: Машины с горячим стержнем используют тепло (200–300 °C) для отверждения термореактивных смол, что требует использования металлических инструментов и высокой энергии. В машинах с холодным сердечником используется химический газ-катализатор (например, амин) для отверждения полиуретановых связующих при комнатной температуре, что экономит энергию, но требует строгого химического обращения.
Ответ: Он полностью отверждает песчаный стержень внутри точно обработанной, нагретой металлической полости. Поскольку стержень полностью закаливается перед извлечением, он не подвергается деформации или провисанию во время обращения, что обеспечивает точные размеры сложных отливок.
Ответ: Стрелка с ракушечным керном обрабатывает только внешний слой песка, осушая незатвердевший центр, образуя полый и легкий стержень. Горячий стержень быстро отверждает всю массу песка, создавая твердый, очень жесткий стержень, что сокращает время цикла.
Ответ: Для машин с холодными камерами требуются идеально герметичные стержневые ящики и специальные системы вентиляции с кислотными скрубберами. Скрубберы используют кислоту для нейтрализации токсичного амина или газа SO2, выбрасываемого из стержневого ящика перед выбросом выхлопных газов в атмосферу.
Ответ: Процессы «горячего ящика» обычно обеспечивают более быстрое время цикла для непрерывного производства. Термическое отверждение происходит сразу после впрыска, тогда как системы с холодным боксом требуют дополнительного времени для впрыска газа и обязательной продувки воздухом.
А: Да. Литейные заводы часто адаптируют оборудование для горячих коробов, снижая рабочие температуры для смол для теплых коробов или используя неорганические связующие на водной основе. Это обеспечивает точность размеров и при этом значительно снижает выбросы летучих органических соединений и дыма.
